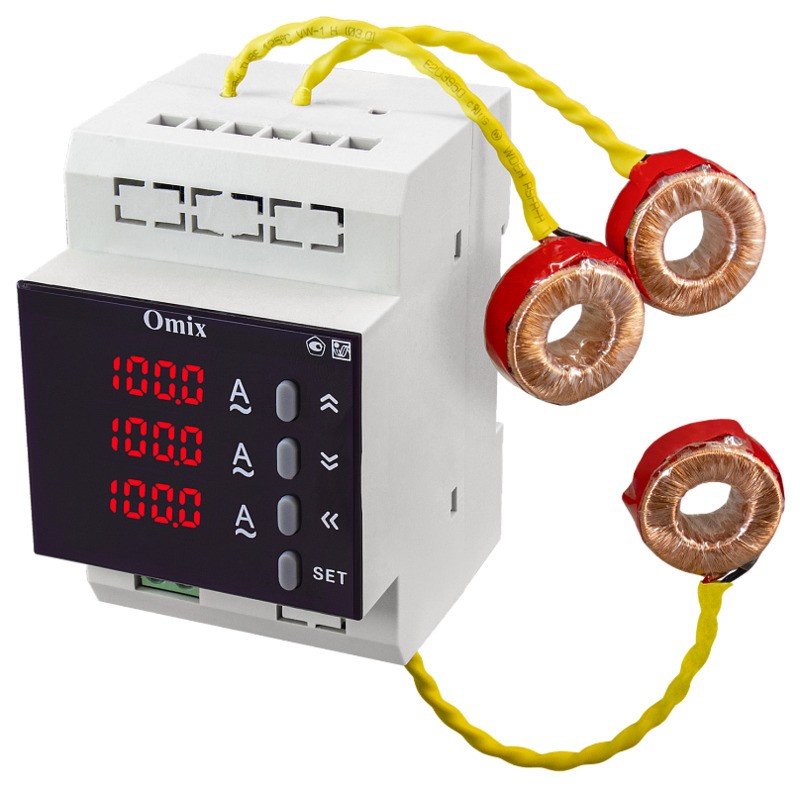

Амперметр трехфазный на DIN-рейку с аналоговым выходом Omix D3-A3-3-I420-N9
Новинка
Амперметр трехфазный на DIN-рейку Omix D3-A3-3-I420-N9 предназначен для измерения и индикации силы тока в трехфазных сетях переменного тока, а также для преобразования измеренного значения на одной из фаз в аналоговый сигнал 0(4)...20 мА
Особенности
- Пользователь самостоятельно выбирает фазу, измеренная сила тока с которой будет преобразовываться в аналоговый сигнал
- Масштабирование измеренного значения силы тока при преобразовании в аналоговый сигнал. Пользователь самостоятельно выбирает необходимый диапазон преобразуемой силы тока в пределах полного диапазона измерения
Технические характеристики
| Параметр | Значение |
| Диапазон измерения силы тока | ~0…100 А |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения силы тока | 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Аналоговый выход | 0...20 мА, 4...20 мА |
| Погрешность аналогового выхода | ±0,5% |
| Сопротивление выходного сигнала | ≤ 250 Ом |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Монтаж | На DIN-рейку, стандарт 3S |
| Высота символов | 6 мм |
| Габаритные размеры | 82×54×68 мм |
| Габаритные размеры внешнего трансформатора | ∅ 24×11 мм |
| Длина провода | 90 мм |
| Вес | 179 г |

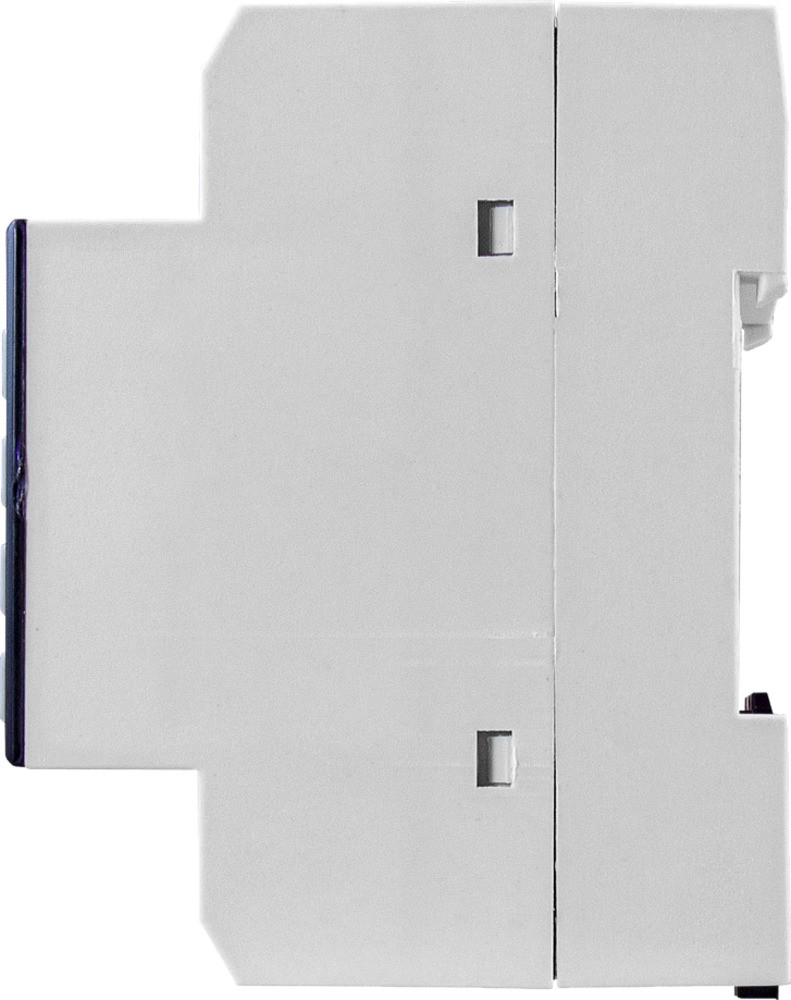

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 10.05.2023 | 0.78 Мб |  |
Диапазон измерения силы тока:
—
~0…100 А
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
3
Индикатор:
—
три независимых четырехразрядных светодиодных индикатора для отображения силы тока на каждой из фаз
Широкий диапазон питания:
—
≅85...264 В
В комплекте:
—
три внешних трансформатора для измерения силы тока до 100 А на каждой из фаз
Монтаж:
—
на DIN-рейку, стандарт 3S
Госреестр:
—
№ 64439-22
Аналоговый выход:
—
0(4)...20 мА
