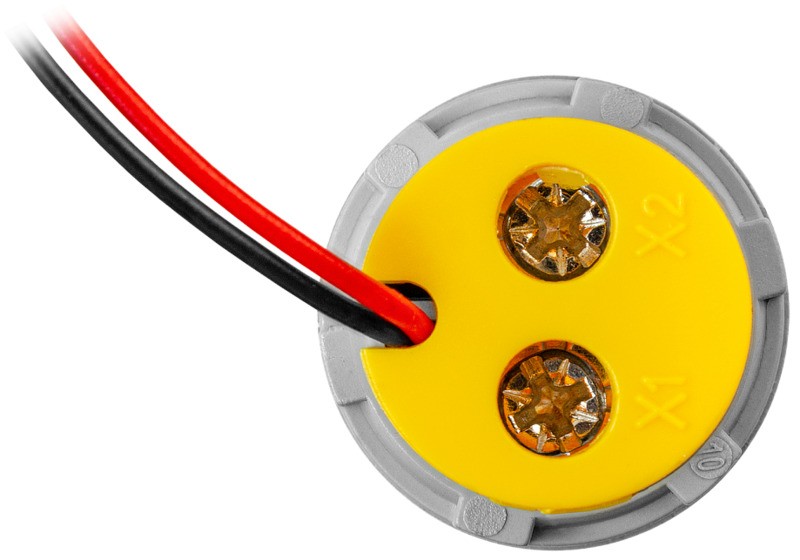

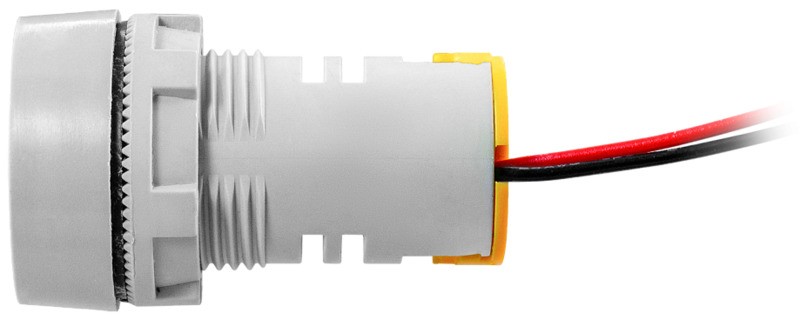

Цифровой индикатор тока Omix R30-A1-1
Новинка
Цифровой индикатор тока Omix R30-A1-1 предназначен для отображения действующих значений силы тока в однофазных сетях переменного тока. Используются в качестве альтернативы светосигнальным лампам 22 мм при контроле питания и нагрузки в шкафах автоматики или распределительных шкафах.
Индикаторы не являются средствами измерения и не подлежат периодической поверке.
Особенности
- Широкий диапазон напряжения питания ~50…380 В
- Срок службы более 30 000 часов
Технические характеристики
| Параметр | Значение |
| Цвет | Красный, зеленый, желтый, синий, белый |
| Высота символов | 11 мм |
| Диапазон индикации силы тока | ~0...100 А |
| Погрешность | ±(1,5% + 1 е.м.р.) |
| Диаметр монтажного отверстия | 22 мм |
| Питание | ~50...380 В |
| Тип подключения питания | Винтовое, 0,5…2,5 мм² |
| Тип подсветки | LED |
| Яркость | 100 кд/м² |
| Уровень изоляции | 2,5 кВ, 1 мин |
| Материал корпуса | PBT (полибутилентерефталат) |
| Степень пылевлагозащиты | IP65 (со стороны лицевой панели) |
| Срок службы | 30 000 ч |
| Условия эксплуатации | −25...+55°C ≤ 90%RH |
| Условия хранения | −40...+70°C ≤ 90%RH |
| Габаритные размеры | ∅ 29×48 мм |

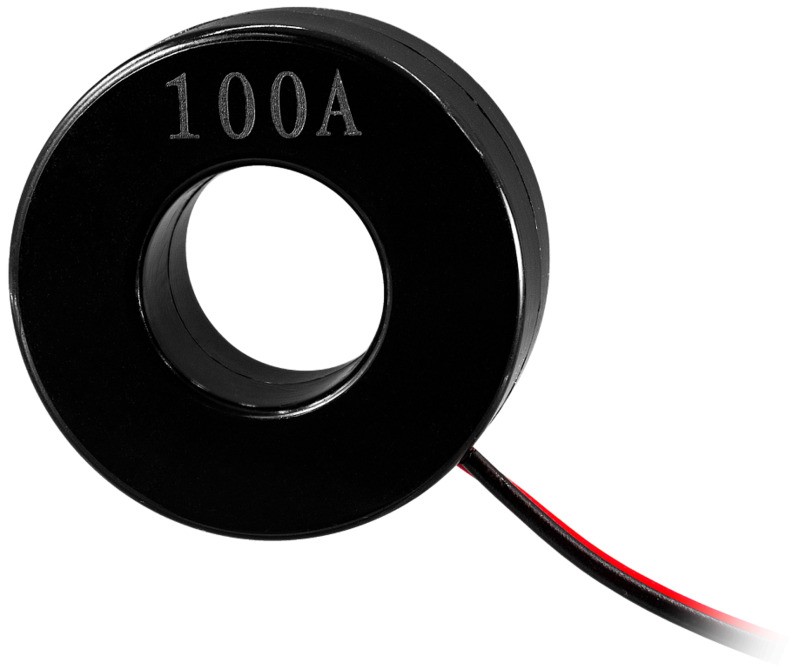

| Габаритные размеры трансформатора | ∅ 33×13 мм |
| Вес (с трансформатором) | 44 г |
Все модификации
| Артикул | Модель | Цвет | Срок поставки | Стоимость |
|---|---|---|---|---|
| E70010 | Omix R30-A1-1-R | красный | Со склада | 806 руб. |
| E70011 | Omix R30-A1-1-G | зеленый | Со склада | 806 руб. |
| E70012 | Omix R30-A1-1-Y | желтый | Со склада | 806 руб. |
| E70013 | Omix R30-A1-1-B | синий | Со склада | 806 руб. |
| E70014 | Omix R30-A1-1-W | белый | Со склада | 806 руб. |

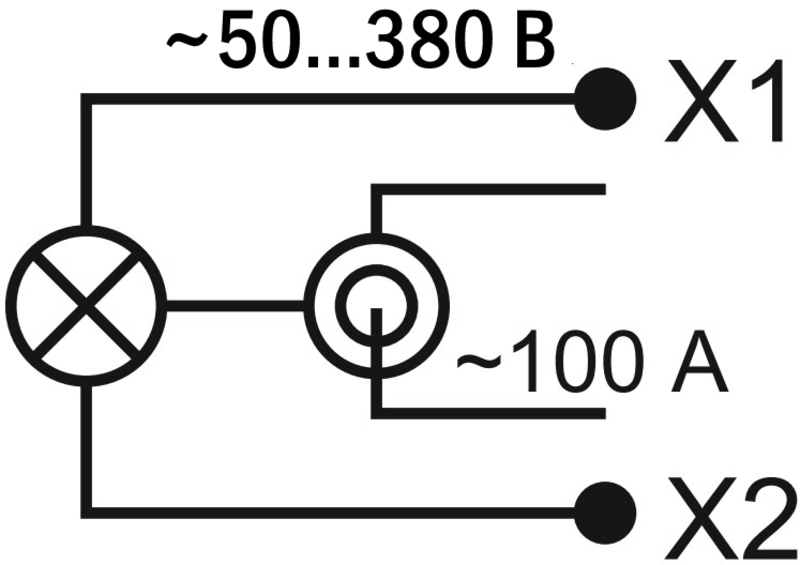

| Схема подключения |
 |

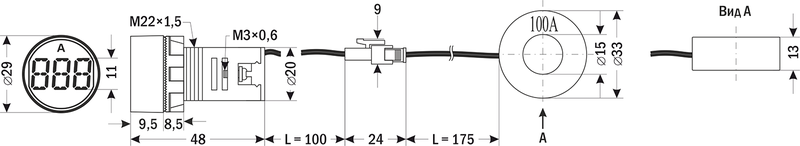

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
Цвет:
—
красный, зеленый, желтый, синий, белый
Высота символов:
—
11 мм
Диапазон индикации силы тока:
—
~0...100 А
Погрешность:
—
±(1,5% + 1 е.м.р.)
Диаметр монтажного отверстия:
—
22 мм
Степень пылевлагозащиты:
—
IP65
Присоединение питания:
—
винтовое
Трансформатор тока:
—
в комплекте
