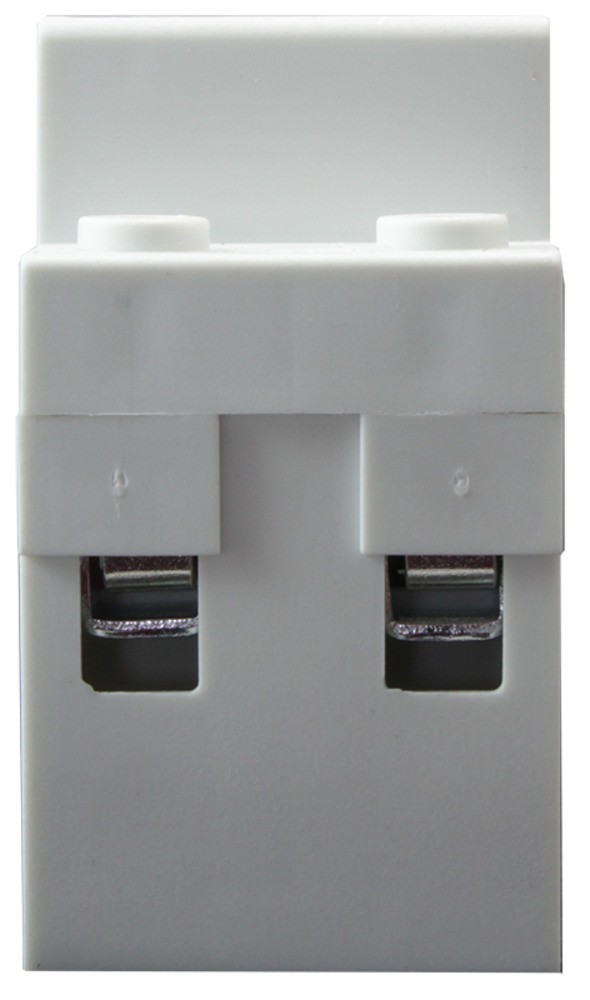

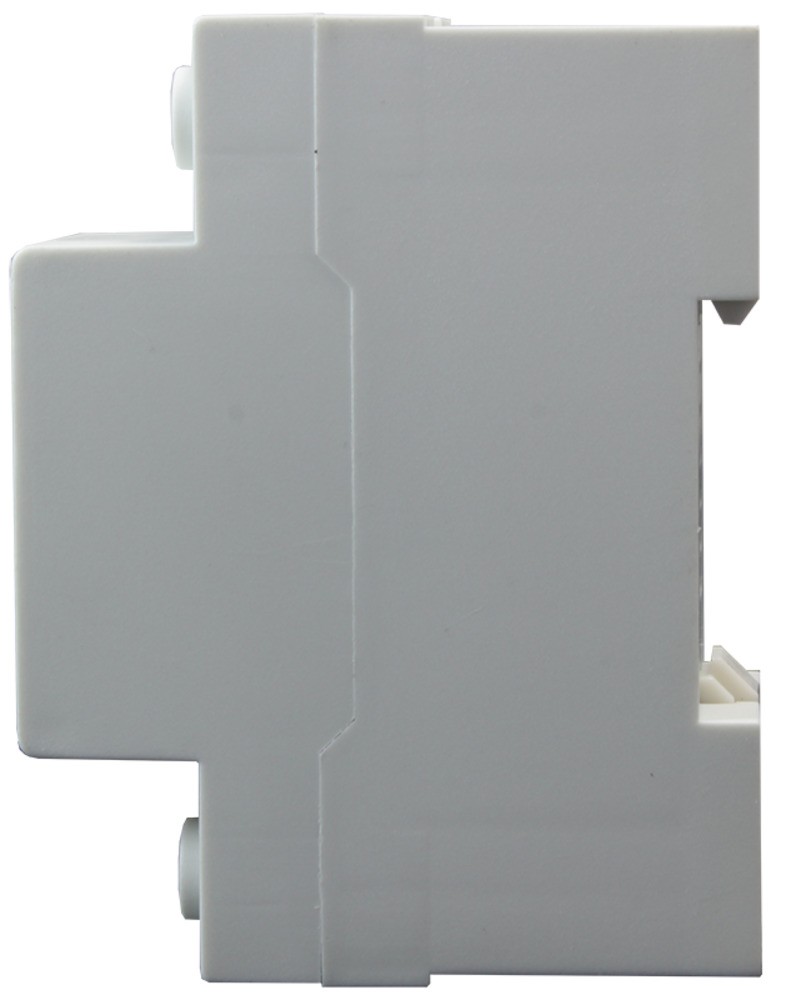

Вольтамперметр однофазный на DIN-рейку Omix D2-AV2-1-K6
Цифровой вольтамперметр на DIN-рейку Omix D2-AV2-1-K6 предназначен для измерения и индикации напряжения и силы тока в однофазных цепях переменного тока
Особенности
- Настраиваемые пороги срабатывания реле по напряжению: 140...210 В (при падении), 230...300 В
- Настраиваемые пороги срабатывания реле по току: 1...40 А
- Регулируемая задержка срабатывания реле: 1...30 с (для тока), 1...400 с (для напряжения)
- Светодиодные индикаторы аварийных ситуаций и состояния реле
- Широкий диапазон питания от измеряемой сети
Технические характеристики
| Параметр | Значение | ||
| Диапазон измерения напряжения | ~70...400 В | ||
| Диапазон измерения силы тока | ~0...100 А | ||
| Погрешность | ±(1% + 2 е.м.р.) | ||
| Количество фаз | 1 | ||
| Скорость измерения | 1 изм./с | ||
| Предел регулирования порога срабатывания при превышении напряжения | ~230...300 В | ||
| Предел регулирования порога срабатывания при падении напряжения | ~140...210 В | ||
| Предел регулирования порога срабатывания при превышении силы тока | 1...40 А | ||
| Задержка срабатывания реле - для напряжения - для силы тока | 1...400 с 1...30 с | ||
| Время задержки включения реле после аварийной ситуации по току | 1...400 с | ||
| Коммутационная способность реле | ~40 А, 400 В | ||
| Механическая износостойкость | ≥ 105 циклов | ||
| Электрическая износостойкость | ≥ 106 циклов | ||
| Потребляемая мощность | ≤ 1,5 Вт | ||
| Ток перегрузки/время воздействия без сваривания контактов | 4500/10 А/мс | ||
| Условия эксплуатации | −10...+50°С, ≤ 85%RH | ||
| Условия хранения | −25...+70°С, ≤ 85%RH | ||
| Монтаж | На DIN-рейку, стандарт 2S | ||
| Высота символов | 9 мм | ||
| Габаритные размеры корпуса | 85,3×36×66 мм | ||
| Вес | 150 г | ||

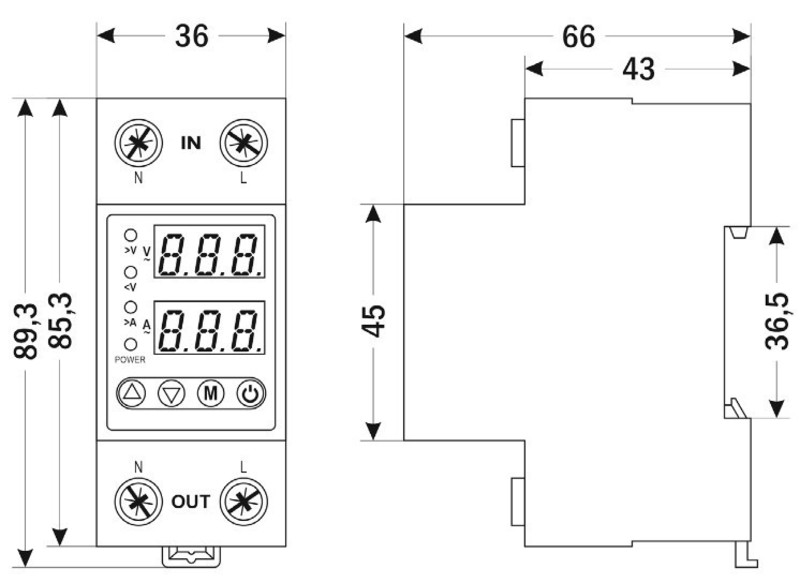

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 14.12.2022 | 0.46 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |

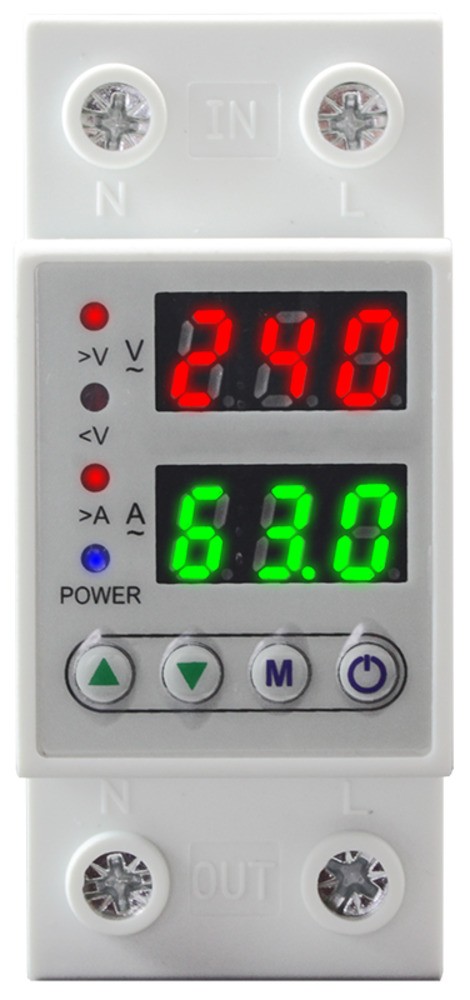

Индикатор:
—
2 трехразрядных светодиодных индикатора (красный для напряжения и зеленый для тока)
Высота символов:
—
Диапазон индикации напряжения:
—
Диапазон индикации силы тока:
—
Диапазон индикации частоты:
—
Диапазон индикации активной мощности:
—
Диапазон индикации коэффициента мощности:
—
Диапазон индикации активной энергии:
—
Погрешность:
—
±(1% + 2 е.м.р.)
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Трансформатор тока:
—
Цвет:
—
Широкий диапазон питания:
—
В комплекте:
—
Монтаж:
—
на DIN-рейку, стандарт 2S
Количество фаз:
—
1
Диапазон измерения напряжения:
—
~70...400 В
Диапазон измерения силы тока:
—
~0...100 А
Диапазон измерения частоты:
—
Диапазон измерения активной мощности:
—
Диапазон измерения коэффициента мощности:
—
Диапазон измерения активной энергии:
—
Госреестр:
—
64439-22
Защита:
—
от короткого замыкания
Реле:
—
~40 А, 400 В
