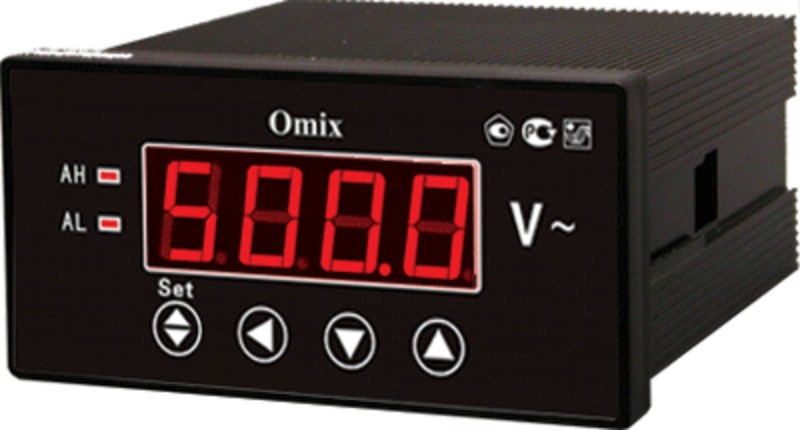

Вольтметр однофазный щитовой Omix P94-V1-1-K-I420
Вольтметр однофазный щитовой Omix P94-V1-1-K-I420 предназначен для измерения и индикации напряжения в однофазных сетях переменного тока, сигнализации о выходе измеренных значений за установленные пределы.
Прежнее название прибора: Omix P94-V-1-0.5-K-I420
Технические характеристики
| Параметр | Значение |
| Диапазон измерения напряжения | 0...500 В (напрямую) ~0...10 кВ (с трансформатором) |
| Дискретность измерения | Автоматически: 1; 0,1; 0,01; 0,001 |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85…264 В, 45…55 Гц |
| Релейный выход | ~2 A, 250 B |
| Аналоговый выход | 0(4)...20 мА |
| Погрешность аналогового выхода | ±0,5% |
| Сопротивление выходного сигнала | < 500 Ом |
| Условия эксплуатации | −5…+50°С, ≤ 85%RH |
| Условия хранения | −25...+70°С, ≤ 85%RH |
| Габаритные размеры | 48×96×86 мм |
| Размеры врезного отверстия | 43×91 мм |
| Вес | 230 г |

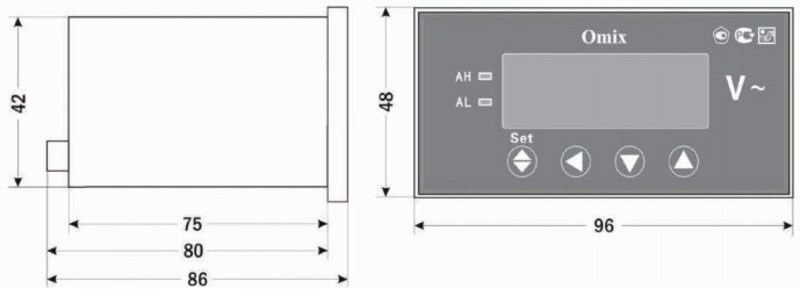

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (прошивка v. 15.3) | 13.01.2023 | 0.53 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
Диапазон измерения напряжения:
—
~0…500 В (прямое подключение), ~0...10 кВ (с трансформатором)
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный индикатор
Монтаж:
—
в щит
Переходник на евровилку:
—
Цвет:
—
Высота символов:
—
Диапазон индикации напряжения:
—
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Госреестр:
—
№ 64439-22
Реле:
—
~2 A, 250 B
Защита:
—
Широкий диапазон питания:
—
Релейный выход:
—
Интерфейс:
—
Увеличенный в 1,5 раза размер индикатора:
—
Аналоговый выход:
—
0(4)...20 мА
Гальваническая развязка:
—
