Вольтметр однофазный щитовой с релейным выходом и RS-485 Omix V1-1-K-RS485-N2
Новинка
Вольтметр однофазный щитовой Omix V1-1-K-RS485-N2 предназначен для измерения и индикации напряжения в однофазных сетях переменного тока, а также для сигнализации о выходе измеренных значений за установленные пределы и передачи измеренных значений по протоколу Modbus RTU
Особенности
- Возможность подключения трансформатора напряжения
- Может выдерживать длительные (до нескольких лет) перегрузки до 600 В
- Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int). Расчет измеренного значения осуществляется пользователем самостоятельно с учетом заданного количества знаков после запятой. При использовании трансформатора напряжения по протоколу Modbus передается измеренное значение с учетом коэффициента трансформации
- 4 типоразмера корпуса
Технические характеристики
| Параметр | Значение |
| Диапазон измерения напряжения | ~0...500 В (напрямую) ~0...9999 В (через трансформатор) |
| Погрешность | ±(0,5% + 1 е.м.р.) |
| Дискретность измерения напряжения | 1; 0,1; 0,01; 0,001 |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 3 ВА |
| Питание | ≅85...264 В |
| Коммутационная способность реле | ~2 A, 250 B |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...9600 бит/с |
| Условия эксплуатации | −10...+50°С, ≤ 85%RH |
| Условия хранения | −40...+70°С, ≤ 85%RH |
| Высота символов | 14 мм |
| Габаритные размеры | Р77: 74×74×103 мм Р94: 52×98×103 мм Р99: 98×98×103 мм Р1212: 118×118×103 мм |
| Размер врезного отверстия | Р77: 67×67 мм Р94: 45×91 мм Р99: 91×91 мм Р1212: 111×111 мм |
| Вес | Р77: 251 г |
Все модификации
| Артикул | Модель | Тип корпуса | Срок поставки | Стоимость |
|---|---|---|---|---|
| E62633 | Omix P77-V1-1-K-RS485-N2 | P77 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| E62634 | Omix P94-V1-1-K-RS485-N2 | P94 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| E62635 | Omix P99-V1-1-K-RS485-N2 | P99 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| E62636 | Omix P1212-V1-1-K-RS485-N2 | P1212 | Со склада (комплектация 1..72 часа) | 5738 руб. |
| Габаритный чертеж |
 |

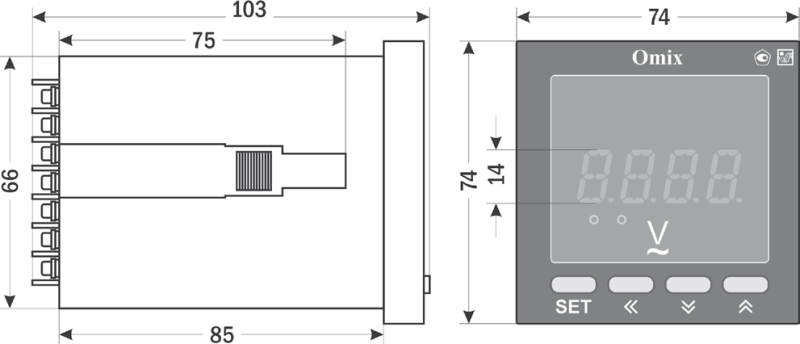

| P77 |
 |

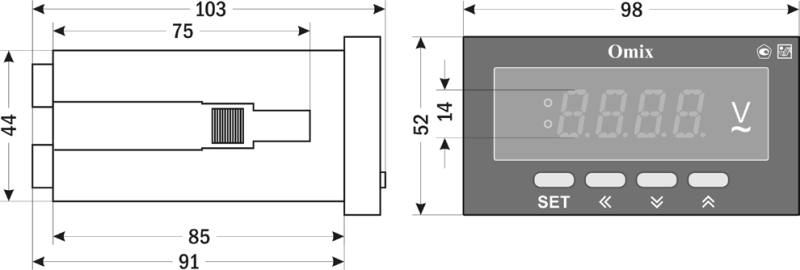

| P94 |
 |

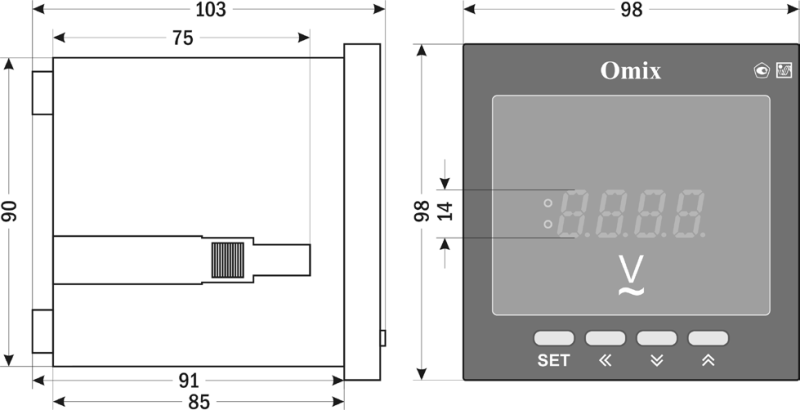

| P99 |
 |

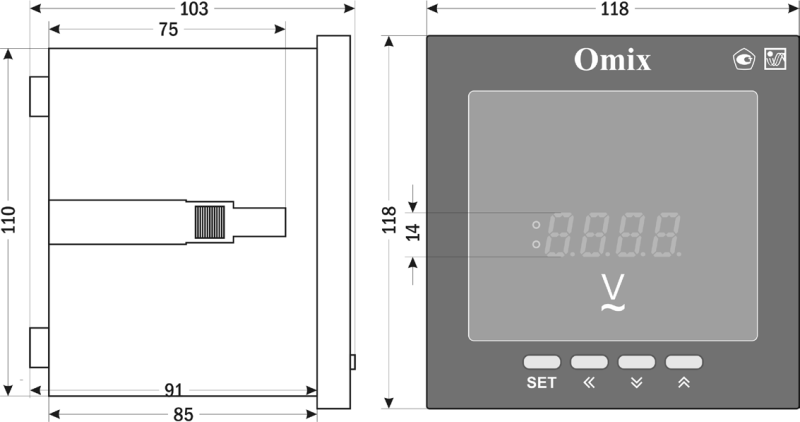

| P1212 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (Прошивка v. 4.0) | 11.10.2022 | 0.67 Мб |  |
| Свидетельство об утверждении типа средств измерения | 11.10.2022 | 1.25 Мб |  |
Диапазон измерения напряжения:
—
~0…500 В (прямое подключение), ~0...9999 В (через трансформатор)
Погрешность:
—
±(0,5% + 1 е.м.р.)
Количество фаз:
—
1
Индикатор:
—
четырехразрядный светодиодный индикатор
Монтаж:
—
в щит
Переходник на евровилку:
—
Цвет:
—
Высота символов:
—
Диапазон индикации напряжения:
—
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Госреестр:
—
№ 64439-22
Реле:
—
Защита:
—
Широкий диапазон питания:
—
≅85...264 В
Релейный выход:
—
~2 A, 250 B
Интерфейс:
—
RS485
Увеличенный в 1,5 раза размер индикатора:
—
Аналоговый выход:
—
Гальваническая развязка:
—
