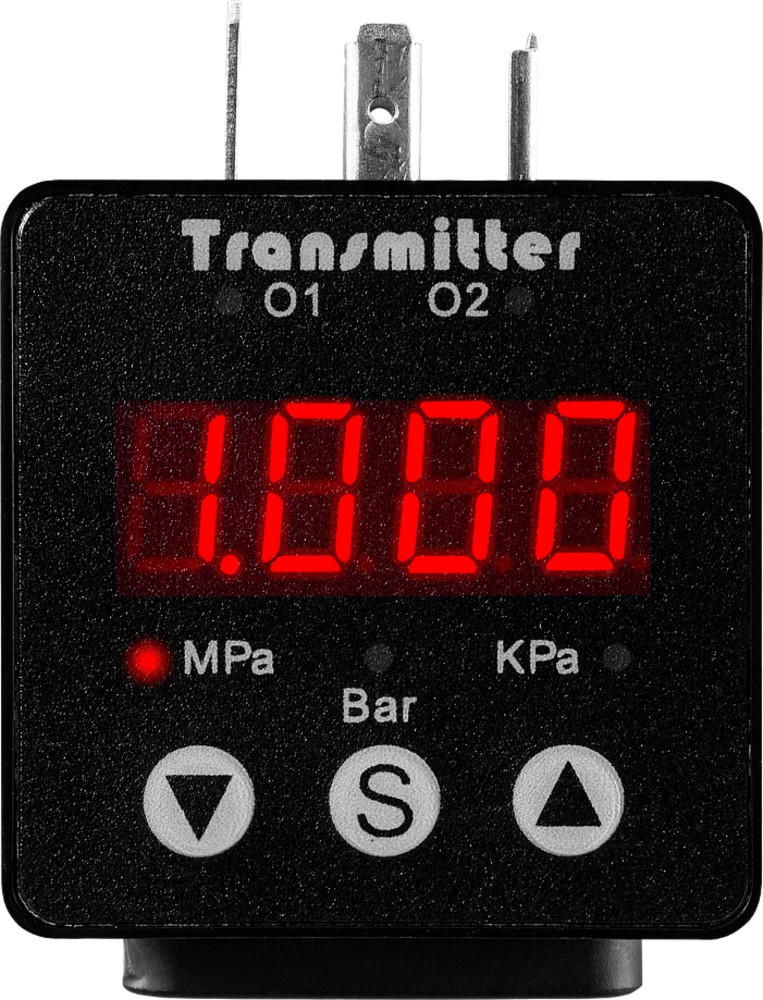

Индикатор-измеритель аналогового сигнала ИДДМ-12
Индикатор-измеритель аналогового сигнала ИДДМ-12 предназначен для индикации давления, преобразованного в унифицированный сигнал постоянного тока 4…20 мА.
Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженными сигнальным разъемом стандарта DIN 43650A.
Особенности
- Настраиваемые диапазон измерения и количество точек после запятой
Технические характеристики
| Параметр | Значение | |
| Входной сигнал | 4...20 мА | |
| Диапазон отображения физической величины | −1999...9999 | |
| Погрешность преобразования | ±0,1% | |
| Падение напряжения на индикаторе | < 3 В | |
| Высота символов | 9 мм | |
| Температура окружающей среды | −20...+80°С | |
| Пылевлагозащита | IP40 | |
| Тип присоединения и монтажа | DIN 43650A | |
| Габаритные размеры | 58×41,5×42 мм | |
| Вес | 38 г | |

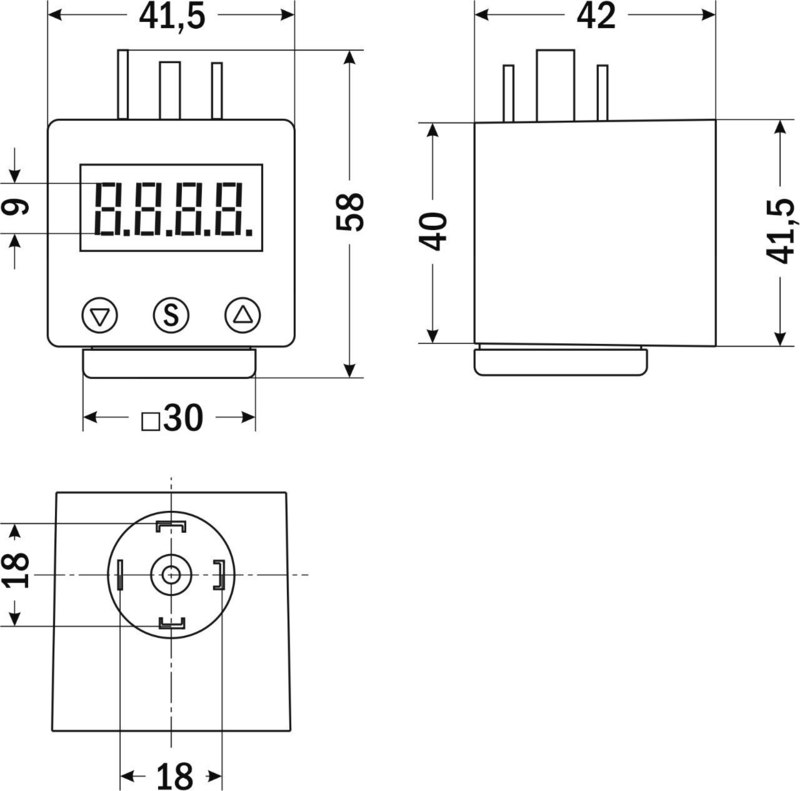

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 19.08.2023 | 0.45 Мб |  |
Входной сигнал:
—
4...20 мА
Диапазон отображения физической величины:
—
−1999...9999
Погрешность:
—
±0,1%
Индикатор:
—
светодиодный индикатор с высотой символов 9 мм
Пылевлагозащита:
—
IP40
Тип присоединения и монтажа:
—
DIN 43650A
