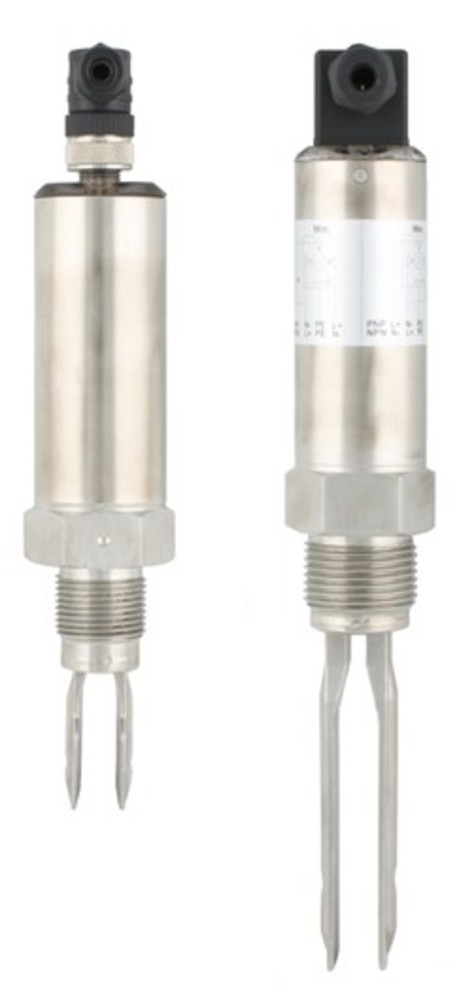

Вибрационный датчик-сигнализатор уровня жидких сред INNOLEVEL VIBRO серии A
Документация
Принцип работы вибрационного датчика уровня INNOLEVEL VIBRO серии A
В вибрационном датчике INNOLEVEL VIBRO серии A встроены два пьезоэлектрических элемента. При включении датчика первый пьезоэлектрический элемент формирует вибрации, а второй эти вибрации воспринимает и генерирует электрический импульс. При контакте вибрационных зондов с материалом частота вибрации изменяется, она затухает и на выходе формируется сигнал.
Ответная часть электросоединения в комплекте!
| Артикул | Наименование |
| IL-VA-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение- резьба 1'' PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение- резьба 1'' PF (цилиндрическая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение- резьба 1'' PT(коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение- резьба 1'' PT(коническая), удлинение 100 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение- резьба 3/4'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение- резьба 3/4'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TS-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение- резьба 3/4'' PT(коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TS-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение- резьба 3/4'' PT(коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PF | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение- резьба 1/2'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PFM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение- резьба 1/2'' PF (цилиндрическая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
| IL-VA-TM-PT | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65, соединение- резьба 1/2'' PT(коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем DIN 43650 |
| IL-VA-TM-PTM | Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=40 bar, 12 - 55 VDC, IP65/67, соединение- резьба 1/2'' PT(коническая), удлинение 40 мм, нерж. сталь 316L, выход PNP/NPN, разъем M12x1, 4pin |
Опции для вибрационного датчика уровня INNOLEVEL VIBRO серии A
| Артикул | Описание | |
| IL-PT1 | Приварная бобышка, резьба 1" PT (коническая), сталь |  |
| IL-PT1-S304 | Приварная бобышка, резьба 1" PT (коническая), нерж.сталь SUS304 | |
| IL-PF1 | Приварная бобышка, резьба 1" PF (цилиндрическая), сталь | |
| IL-PF1-S304 | Приварная бобышка, резьба 1" PF (цилиндрическая), нерж.сталь SUS304 | |
| IL-PT3/4 | Приварная бобышка, резьба 3/4" PT (коническая), сталь |  |
| IL-PT3/4-S304 | Приварная бобышка, резьба 3/4" PT (коническая), нерж.сталь SUS304 | |
| IL-PF3/4 | Приварная бобышка, резьба 3/4" PF (цилиндрическая), сталь | |
| IL-PF3/4-S304 | Приварная бобышка, резьба 3/4" PF (цилиндрическая), нерж.сталь SUS304 | |
| IL-G1/2L | Приварная бобышка, резьба 1/2" G (цилиндрическая), сталь, L=23 мм |  |
| IL-G1/2L-S304 | Приварная бобышка, резьба 1/2" G (цилиндрическая), нерж. сталь SUS304, L=23 мм | |
| IL-PF1H-S321 | Приварная бобышка, резьба 1" PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку, нерж.сталь 321 |  |
| IL-PF1HI-S321 | Приварная бобышка, резьба 1" PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку и индикатором протечки, нерж.сталь 321 | |
| IL-PF3/4H-S321 | Приварная бобышка, резьба 3/4" PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку, нерж.сталь 321 |  |
| IL-PF3/4HI-S321 | Приварная бобышка, резьба 3/4" PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку и индикатором протечки, нерж.сталь 321 | |
| IL-PF1/2H-S321 | Приварная бобышка, резьба 1/2" PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку, нерж.сталь 321 | |
| IL-PF1/2HI-S321 | Приварная бобышка, резьба 1/2" PF (цилиндрическая), гигиеническое исполнение с юбкой под приварку и индикатором протечки, нерж.сталь 321 | |
| IL-PF1/2HS-S321 | Приварная бобышка, резьба 1/2" PF (цилиндрическая), гигиеническое исполнение, нерж.сталь 321 |  |
|
ESG 34AY**00 | Разъем прямой M12, 4pin, IP69K, нерж. сталь, гигиенич. исполнение, с кабелем 2, 5, 10, 25 м |  |
|
ESW 33AY**00 | Разъем угловой M12, 4pin, IP69K, нерж. сталь, гигиенич. исполнение, с кабелем 2, 5, 10, 25 м |  |
|
ESG 34AH**00 | Разъем прямой M12, 4pin, с кабелем 2, 5, 10 м |  |
|
ESW 33AH**00 | Разъем угловой M12, 4pin, с кабелем 2, 5, 10 м |  |
