Соленоидный клапан (электромагнитный) AR-2R11 (AR-YC070613)
Клапан соленоидный нормально закрытый прямого действия с поршнем AR-2R11 (AR-YC070613) предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Клапан для дизтоплива и бензина
- Используется как исполнительный механизм устройства ограничения скорости (УОС) автомобиля
- Возможность регулирования потока рабочей среды при закрытом состоянии клапана (при отсутствии напряжения на клеммах катушки)
- Вибростойкий клапан

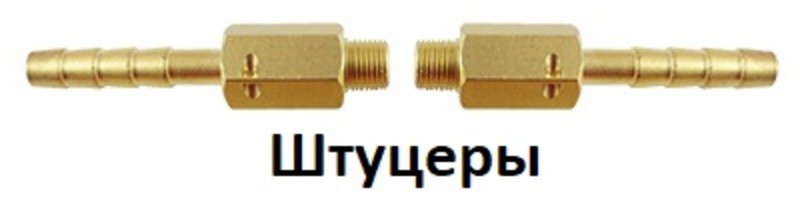

- 2 штуцера ∅7,5 в комплекте
- Срабатывание при нулевом давлении
- Работа при высоком давлении до 1,6 МПа
- Пониженное энергопотребление
- Долговременная работа без перегрева
- Долгий срок службы
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени, либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Бензин, дизтопливо, воздух, инертные газы | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10…+120°С | |
| Рабочее давление | 0…1,6 МПа | |
| Диаметр условного прохода | 2,0 мм, 2,5 мм | |
| Присоединение | Резьбовое ⅛" или 2 штуцера ∅7,5 | |
| Катушка | AS81B, IP65 | |
| Питание | =24 В, =12 В | |
| Мощность | 6,5 Вт | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г | |
| Клапан | Штуцеры | ||||||
| AR-2R11-2-1/8-GBV | 2,0 | 0,12 | ⅛" или 2 штуцера ∅ 7,5 | 0,0 | 1,6 | 216 | 76 |
| AR-2R11-2,5-1/8-GBV | 2,5 | 0,18 | |||||
Расшифровка обозначения на примере клапана AR-2R11-2-1/8-XYZ:
AR-2R11 – модель клапана.
2 – диаметр условного прохода в мм.
1/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – Viton.
Все модификации
| Артикул | Диаметр условного прохода,мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| A85051 | 2 | =24 | Ожидается 2023.02.28 | 4565 руб. |
| A85052 | 2,5 | =24 | Снято с производства | 4565 руб. |
| A85053 | 2 | =12 | Ожидается 2023.02.28 | 4565 руб. |
| A85054 | 2,5 | =12 | Снято с производства | 4565 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.05.2022 | 0.71 Мб |  |
