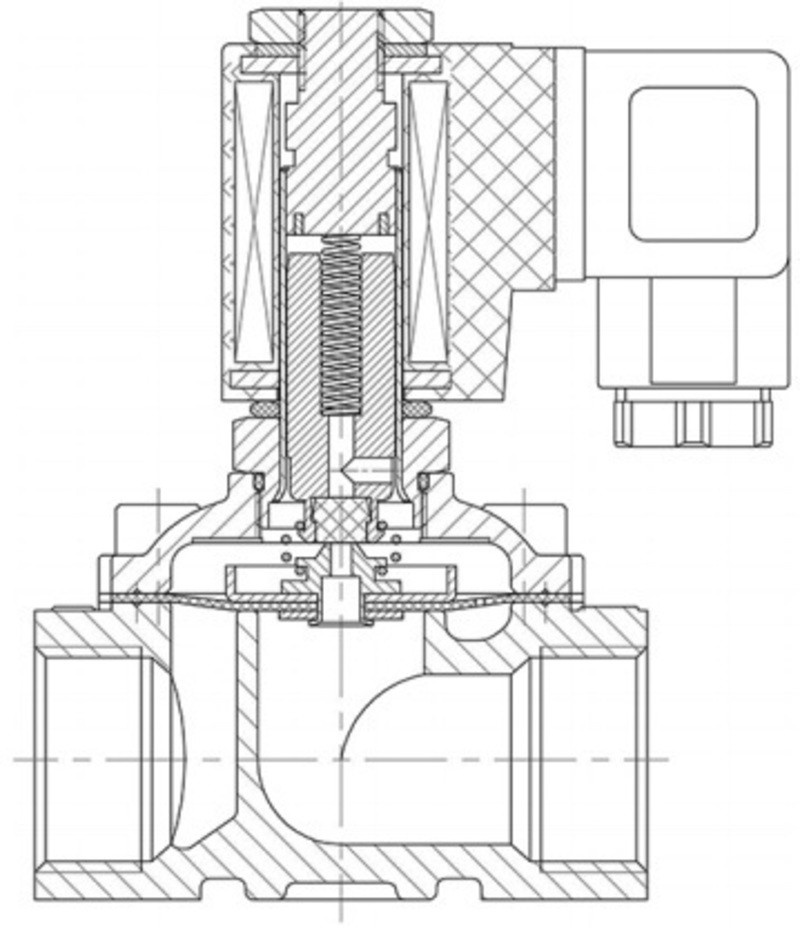

Соленоидный клапан (электромагнитный) AR-YCL31
Клапан соленоидный бистабильный прямого действия с диафрагмой AR-YCL31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Отсутствие перегрева, длительный срок службы
- Срабатывание при нулевом давлении
- Нулевое потребление энергии в конечных положениях, энергия тратится только на переключение положения
- Малое время срабатывания: 0,025...0,1 с
- Только на постоянное напряжение
Принцип действия и область применения
Бистабильные клапаны имеют два устойчивых положения: «Открыто» и «Закрыто». Переключение между ними осуществляется последовательно, подачей короткого импульса на катушку клапана. Особенностью управления является необходимость подачи импульсов противоположной полярности, поэтому бистабильные клапаны работают только от источников постоянного тока. Для удержания открытого или закрытого положения подавать напряжение на катушку не требуется! Благодаря этому эти клапаны обеспечивают нулевое потребление энергии (кроме моментов переключения) и исключительно долгий срок службы из-за отсутствия перегрева катушки.
В большинстве случаев подходят для эксплуатации в системах, где либо требуется частое открытие-закрытие клапанов либо важно при отключении питания обеспечить бесперебойную работу оборудования и не допустить остановки технологического процесса.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла |
| Материал | Корпуса: латунь или нержавеющая сталь Уплотнения: VITON |
| Температура рабочей среды | −10...+120°С |
| Рабочее давление | 0,0...0,8 МПа |
| Диаметр условного прохода | 15...25 мм |
| Присоединение | Резьбовое ½", ¾", 1" |
| Катушка | L11B, IP65 |
| Питание | =6 В, =12 В, =24 В |
| Мощность | 10 Вт (DC) |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Катушка | Вес, кг |
| AR-YCL3115 GYV | 15 | 3,8 | G½" | 0,0 | 0,8 | L11B | 0,6 |
| AR-YCL3120 GYV | 20 | 7,9 | G¾" | 0,7 | |||
| AR-YCL3126 GYV | 25 | 10,2 | G1" | 1,1 |
Все модификации
| Артикул | Диаметр условного прохода,мм | Материал корпуса | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E58984 | 15 | Латунь | =24 | Со склада | 7022 руб. |
| E58990 | 15 | Латунь | =12 | Со склада | 7022 руб. |
| E58996 | 15 | Латунь | =6 | Со склада | 7022 руб. |
| E58987 | 15 | Нержав.сталь | =24 | Со склада | 8778 руб. |
| E58993 | 15 | Нержав.сталь | =12 | Со склада | 8778 руб. |
| E58999 | 15 | Нержав.сталь | =6 | Со склада | 8778 руб. |
| E58985 | 20 | Латунь | =24 | Со склада | 7549 руб. |
| E58991 | 20 | Латунь | =12 | Со склада | 7549 руб. |
| E58997 | 20 | Латунь | =6 | Со склада | 7549 руб. |
| E58988 | 20 | Нержав.сталь | =24 | Со склада | 9129 руб. |
| E58994 | 20 | Нержав.сталь | =12 | Со склада | 9129 руб. |
| E59000 | 20 | Нержав.сталь | =6 | Со склада | 9129 руб. |
| E58986 | 25 | Латунь | =24 | Со склада | 10182 руб. |
| E58992 | 25 | Латунь | =12 | Со склада | 10182 руб. |
| E58998 | 25 | Латунь | =6 | Со склада | 10182 руб. |
| E58989 | 25 | Нержав.сталь | =24 | Под заказ к 2023.07.01 | 13694 руб. |
| E58995 | 25 | Нержав.сталь | =12 | 120 дней | 13694 руб. |
| E59001 | 25 | Нержав.сталь | =6 | 120 дней | 13694 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-YCL31, Ду, мм | ||
| 15 | 20 | 25 | |
| A | 95 | 103 | 111 |
| B | 56 | 56 | 75 |
| C | 67 | 72 | 98 |
| D | 13 | 17 | 19 |
| G | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.05.2022 | 0.4 Мб |  |
