Соленоидный клапан (электромагнитный) AR-2W12

Соленоидный клапан (электромагнитный) AR-2W12
Соленоидный клапан (электромагнитный) AR-2W12
Соленоидный клапан (электромагнитный) AR-2W12
Соленоидный клапан (электромагнитный) AR-2W12

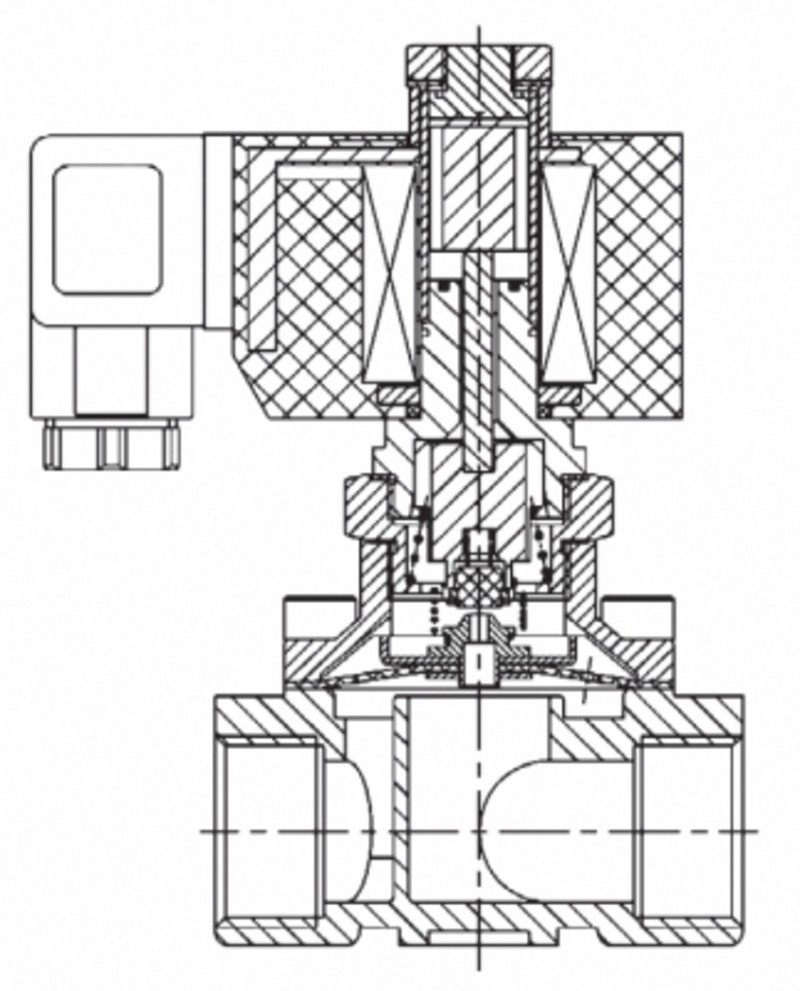

Соленоидный клапан (электромагнитный) AR-2W12 рис.0

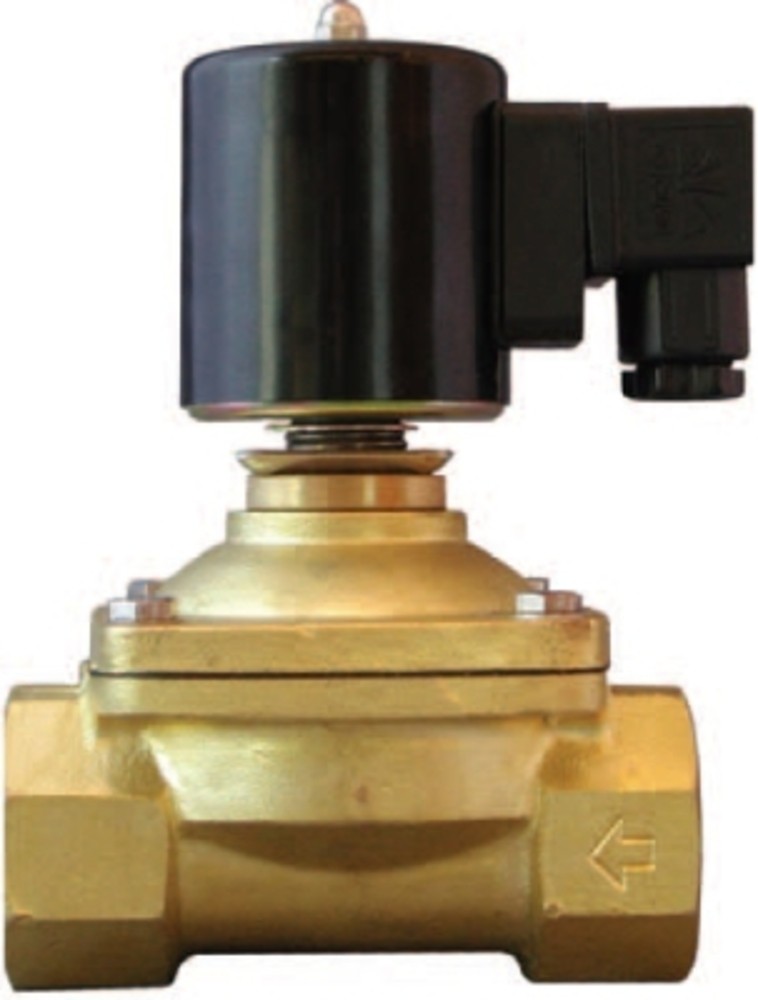

Соленоидный клапан (электромагнитный) AR-2W12 рис.1

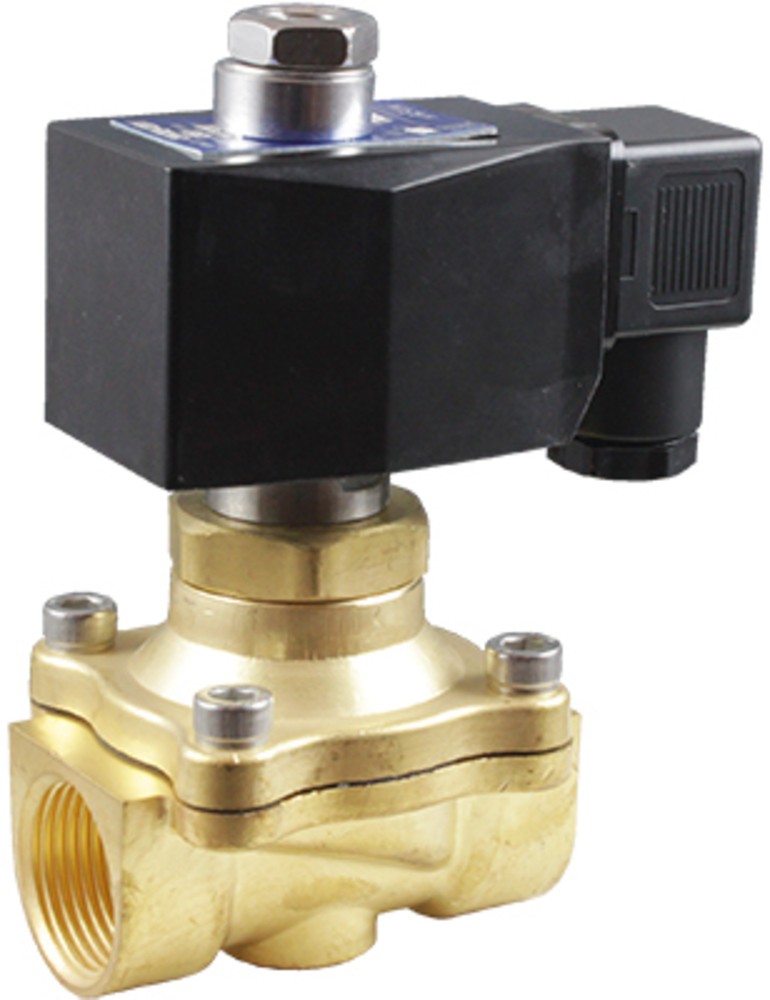

Соленоидный клапан (электромагнитный) AR-2W12 рис.2

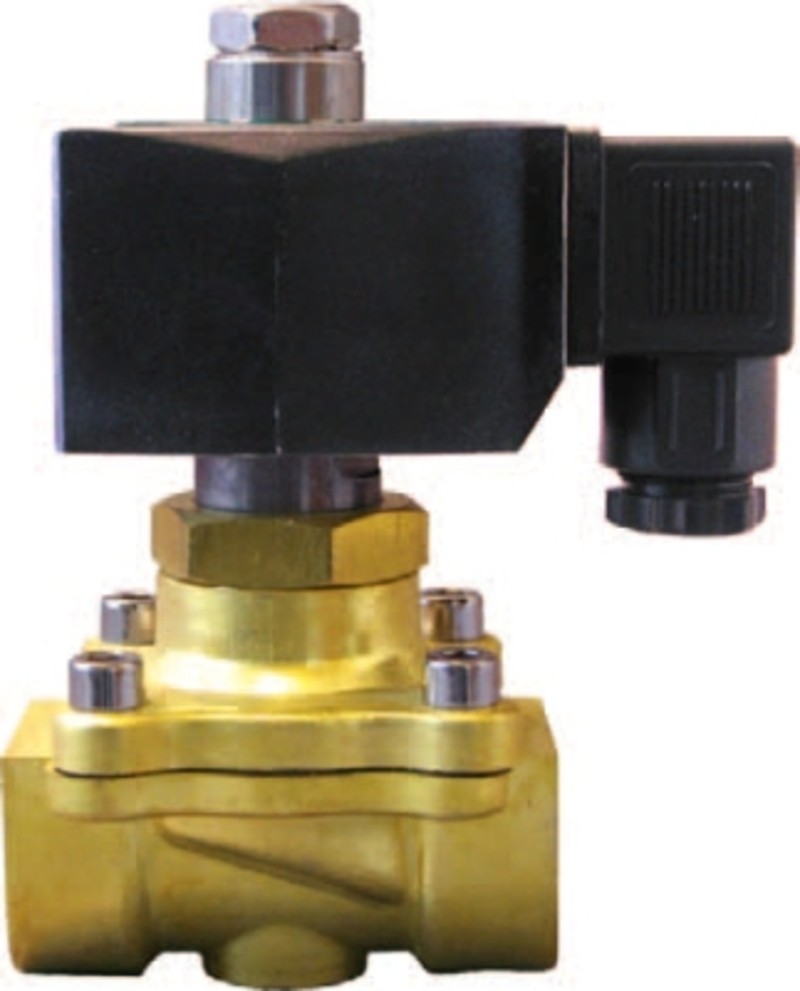

Соленоидный клапан (электромагнитный) AR-2W12 рис.3
Артикул: 426712262
Сравнить

Клапан соленоидный нормально открытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе

От 7 374 руб.

Характеристики

Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды:
—
−10...+120°С
Давление:
—
0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода:
—
12...50 мм
Материал корпуса:
—
латунь, нержавеющая сталь
ЦЕНА ПО ЗАПРОСУ

Является аналогом

Производитель ASCO Danfoss
Модель/серия Серия 210 EV250B

Клапан соленоидный нормально открытый прямого действия с диафрагмой AR-2W12 предназначен для управления потоком рабочей среды в трубопроводе

Особенности

  • Cрабатывание  при нулевом давлении
  • Высокая частота срабатывания

Принцип действия и область применения

Нормально открытый соленоидный клапан – это клапан, который при отсутствии напряжения на его индукционной катушке открыт для потока рабочей среды через него. При подаче напряжения на катушку магнитный клапан этого типа закрывается и остается закрытым все время, пока напряжение подается на катушку. При обрыве провода управляющего напряжения клапан будет открыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть открыт большую часть времени либо когда он обязательно должен быть открыт при отключении электропитания системы.Технические характеристики:

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, инертные газы, масла, спирт
Материал Корпуса: латунь, нержавеющая сталь
Уплотнения: VITON, EPDM
Температура рабочей среды −10...+120°С
Для рабочих сред при температуре от −10 до +5°С предпочтительнее выбирать EPDM
Рабочее давление 0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода 12...50 мм
Присоединение Резьбовое G⅜"...G2"
Питание ~220 В, ~110 В, ~24 В, =110 В, =24 В, =12 В, =6 В



 Ду, мм

 Катушка Мощность AC DC
~220 В ~110 В ~24 В =110 В =24 В =12 В =6 В
12...25 S51H
IP65		 40 ВА V V V
30 Вт   V V V
32...50 Y71H
IP54		 28 ВА V V
Y21H
IP54		 20 Вт
 		   V V V

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Pmin, МПа Pmax, МПа Вес, г
Латунь Сталь
AR-2W12-12-3/8-GYZ 12 3,8 ⅜" 0,0 1,0 850 800
AR-2W12-15-1/2-GYZ 15 ½" 910 950
AR-2W12-20-3/4-GYZ 20 8 ¾" 990 990
AR-2W12-25-1-GYZ 25 10 1" 1473 1300
AR-2W12-32-1.1/4-GYZ 32 20 1¼" 2120 1950
AR-2W12-40-1.1/2-GYZ 40 25 1½" 2620 2400
AR-2W12-50-2-GYZ 50 41 2" 3550 4280

Расшифровка обозначения на примере клапана AR-2W12-12-3/8-XYZ:
AR-2W12 – модель клапана.
12 – диаметр условного прохода в мм.
3/8 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь, S – нержавеющая сталь.
Z – материал уплотнения: V – VITON, E – EPDM.

Все модификации

Артикул Диаметр условного прохода, мм Материал корпуса Материал уплотнения Модель катушки Питание, В Срок поставки Стоимость
F02833 12 Латунь EPDM S51H ~220 Со склада

7474 руб.
F02861 12 Латунь EPDM S51H ~110 Со склада

7574 руб.
F02889 12 Латунь EPDM S51H ~24 Со склада

7574 руб.
F02905 12 Латунь EPDM S51H =110 Со склада

7474 руб.
F02921 12 Латунь EPDM S51H =24 Со склада

7574 руб.
F02949 12 Латунь EPDM S51H =12 Со склада

7574 руб.
F02841 12 Латунь Viton S51H ~220 Со склада

7374 руб.
F02869 12 Латунь Viton S51H ~110 Со склада

7474 руб.
F02897 12 Латунь Viton S51H ~24 Со склада

7474 руб.
F02913 12 Латунь Viton S51H =110 Со склада

7374 руб.ину
F02929 12 Латунь Viton S51H =24 Со склада

7474 руб.
F02957 12 Латунь Viton S51H =12 Со склада

7474 руб.
F02837 12 Нержав.сталь EPDM S51H ~220 Со склада

9229 руб.
F02865 12 Нержав.сталь EPDM S51H ~110 Со склада

9329 руб.
F02893 12 Нержав.сталь EPDM S51H ~24 Со склада

9329 руб.
F02909 12 Нержав.сталь EPDM S51H =110 Со склада

9229 руб.
F02925 12 Нержав.сталь EPDM S51H =24 Со склада

9329 руб.
F02953 12 Нержав.сталь EPDM S51H =12 Со склада

9329 руб.
F02845 12 Нержав.сталь Viton S51H ~220 Со склада

9129 руб.
F02873 12 Нержав.сталь Viton S51H ~110 Со склада

9229 руб.
F02901 12 Нержав.сталь Viton S51H ~24 Со склада

9229 руб.
F02917 12 Нержав.сталь Viton S51H =110 Со склада

9129 руб.
F02933 12 Нержав.сталь Viton S51H =24 Со склада

9229 руб.
F02961 12 Нержав.сталь Viton S51H =12 Со склада

9229 руб.
F02834 15 Латунь EPDM S51H ~220 Со склада

7474 руб.
F02862 15 Латунь EPDM S51H ~110 Со склада

7574 руб.
F02890 15 Латунь EPDM S51H ~24 Со склада

7574 руб.
F02906 15 Латунь EPDM S51H =110 Со склада

7474 руб.
F02922 15 Латунь EPDM S51H =24 Со склада

7574 руб.
F02950 15 Латунь EPDM S51H =12 Со склада

7574 руб.
F02842 15 Латунь Viton S51H ~220 Со склада

7374 руб.
F02870 15 Латунь Viton S51H ~110 Со склада

7474 руб.
F02898 15 Латунь Viton S51H ~24 Со склада

7474 руб.
F02914 15 Латунь Viton S51H =110 Со склада

7374 руб.
F02930 15 Латунь Viton S51H =24 Со склада

7474 руб.
F02958 15 Латунь Viton S51H =12 Со склада

7474 руб.
F02838 15 Нержав.сталь EPDM S51H ~220 Со склада

9229 руб.
F02866 15 Нержав.сталь EPDM S51H ~110 Со склада

9329 руб.
F02894 15 Нержав.сталь EPDM S51H ~24 Со склада

9329 руб.
F02910 15 Нержав.сталь EPDM S51H =110 Со склада

9229 руб.
F02926 15 Нержав.сталь EPDM S51H =24 Со склада

9329 руб.
F02954 15 Нержав.сталь EPDM S51H =12 Со склада

9329 руб.
F02846 15 Нержав.сталь Viton S51H ~220 Со склада

9129 руб.
F02874 15 Нержав.сталь Viton S51H ~110 Со склада

9229 руб.
F02902 15 Нержав.сталь Viton S51H ~24 Со склада

9229 руб.
F02918 15 Нержав.сталь Viton S51H =110 Со склада

9129 руб.
F02934 15 Нержав.сталь Viton S51H =24 Со склада

9229 руб.
F02962 15 Нержав.сталь Viton S51H =12 Со склада

9229 руб.
F02835 20 Латунь EPDM S51H ~220 Со склада

7825 руб.
F02863 20 Латунь EPDM S51H ~110 Со склада

7925 руб.
F02891 20 Латунь EPDM S51H ~24 Со склада

7925 руб.
F02907 20 Латунь EPDM S51H =110 Со склада

7825 руб.
F02923 20 Латунь EPDM S51H =24 Со склада

7925 руб.
F02951 20 Латунь EPDM S51H =12 Со склада

7925 руб.
F02843 20 Латунь Viton S51H ~220 Со склада

7725 руб.
F02871 20 Латунь Viton S51H ~110 Со склада

7825 руб.
F02899 20 Латунь Viton S51H ~24 Со склада

7825 руб.
F02915 20 Латунь Viton S51H =110 Со склада

7725 руб.
F02931 20 Латунь Viton S51H =24 Со склада

7825 руб.
F02959 20 Латунь Viton S51H =12 Со склада

7825 руб.
F02839 20 Нержав.сталь EPDM S51H ~220 Со склада

10282 руб.
F02867 20 Нержав.сталь EPDM S51H ~110 Со склада

10382 руб.
F02895 20 Нержав.сталь EPDM S51H ~24 Со склада

10382 руб.
F02911 20 Нержав.сталь EPDM S51H =110 Со склада

10282 руб.
F02927 20 Нержав.сталь EPDM S51H =24 Со склада

10382 руб.
F02955 20 Нержав.сталь EPDM S51H =12 Со склада

10382 руб.
F02847 20 Нержав.сталь Viton S51H ~220 Со склада

10182 руб.
F02875 20 Нержав.сталь Viton S51H ~110 Со склада

10282 руб.
F02903 20 Нержав.сталь Viton S51H ~24 Со склада

10282 руб.
F02919 20 Нержав.сталь Viton S51H =110 Со склада

10182 руб.
F02935 20 Нержав.сталь Viton S51H =24 Со склада

10282 руб.
F02963 20 Нержав.сталь Viton S51H =12 Со склада

10282 руб.
F02836 25 Латунь EPDM S51H ~220 Под заказ к 2023.03.11

10282 руб.
F02864 25 Латунь EPDM S51H ~110 120 дней

10382 руб.
F02892 25 Латунь EPDM S51H ~24 120 дней

10382 руб.
F02908 25 Латунь EPDM S51H =110 120 дней

10282 руб.
F02924 25 Латунь EPDM S51H =24 Под заказ к 2023.03.11

10382 руб.
F02952 25 Латунь EPDM S51H =12 120 дней

10382 руб.
F02844 25 Латунь Viton S51H ~220 Со склада

10182 руб.
F02872 25 Латунь Viton S51H ~110 Со склада

10282 руб.
F02900 25 Латунь Viton S51H ~24 Со склада

10282 руб.
F02916 25 Латунь Viton S51H =110 Со склада

10182 руб.зину
F02932 25 Латунь Viton S51H =24 Со склада

10282 руб.
F02960 25 Латунь Viton S51H =12 Со склада

10282 руб.
F02840 25 Нержав.сталь EPDM S51H ~220 Под заказ к 2023.03.11

12565 руб.
F02868 25 Нержав.сталь EPDM S51H ~110 120 дней

12665 руб.
F02896 25 Нержав.сталь EPDM S51H ~24 Под заказ к 2023.03.11

12665 руб.
F02912 25 Нержав.сталь EPDM S51H =110 120 дней

12565 руб.
F02928 25 Нержав.сталь EPDM S51H =24 Под заказ к 2023.03.11

12665 руб.
F02956 25 Нержав.сталь EPDM S51H =12 120 дней

12665 руб.
F02848 25 Нержав.сталь Viton S51H ~220 Со склада

12465 руб.
F02876 25 Нержав.сталь Viton S51H ~110 Со склада

12565 руб.
F02904 25 Нержав.сталь Viton S51H ~24 Со склада

12565 руб.
F02920 25 Нержав.сталь Viton S51H =110 Со склада

12465 руб.
F02936 25 Нержав.сталь Viton S51H =24 Со склада

12565 руб.
F02964 25 Нержав.сталь Viton S51H =12 Со склада

12565 руб.
F02937 32 Латунь EPDM Y21H =24 Со склада

17756 руб.
F02965 32 Латунь EPDM Y21H =12 Со склада

17756 руб.
F02977 32 Латунь EPDM Y21H =6 Со склада

17756 руб.
F02849 32 Латунь EPDM Y71H ~220 Со склада

17854 руб.
F02877 32 Латунь EPDM Y71H ~110 Со склада

17954 руб.
F02943 32 Латунь Viton Y21H =24 Со склада

17656 руб.
F02971 32 Латунь Viton Y21H =12 Со склада

17656 руб.
F02983 32 Латунь Viton Y21H =6 Со склада

17656 руб.
F02855 32 Латунь Viton Y71H ~220 Со склада

17754 руб.
F02883 32 Латунь Viton Y71H ~110 Со склада

17854 руб.
F02940 32 Нержав.сталь EPDM Y21H =24 Со склада

20916 руб.
F02968 32 Нержав.сталь EPDM Y21H =12 Со склада

20916 руб.
F02980 32 Нержав.сталь EPDM Y21H =6 Со склада

20916 руб.
F02852 32 Нержав.сталь EPDM Y71H ~220 Со склада

21014 руб.
F02880 32 Нержав.сталь EPDM Y71H ~110 Со склада

21114 руб.
F02946 32 Нержав.сталь Viton Y21H =24 Со склада

20816 руб.
F02974 32 Нержав.сталь Viton Y21H =12 Со склада

20816 руб.
F02986 32 Нержав.сталь Viton Y21H =6 Со склада

20816 руб.
F02858 32 Нержав.сталь Viton Y71H ~220 Со склада

20914 руб.
F02886 32 Нержав.сталь Viton Y71H ~110 Со склада

21014 руб.
F02938 40 Латунь EPDM Y21H =24 Со склада

18634 руб.
F02966 40 Латунь EPDM Y21H =12 Со склада

18634 руб.
F02978 40 Латунь EPDM Y21H =6 Со склада

18634 руб.
F02850 40 Латунь EPDM Y71H ~220 Со склада

18732 руб.
F02878 40 Латунь EPDM Y71H ~110 Со склада

18832 руб.
F02944 40 Латунь Viton Y21H =24 Со склада

18534 руб.
F02972 40 Латунь Viton Y21H =12 Со склада

18534 руб.
F02984 40 Латунь Viton Y21H =6 Со склада

18534 руб.
F02856 40 Латунь Viton Y71H ~220 Со склада

18632 руб.
F02884 40 Латунь Viton Y71H ~110 Со склада

18732 руб.
F02941 40 Нержав.сталь EPDM Y21H =24 Со склада

23725 руб.
F02969 40 Нержав.сталь EPDM Y21H =12 Со склада

23725 руб.
F02981 40 Нержав.сталь EPDM Y21H =6 Со склада

23725 руб.
F02853 40 Нержав.сталь EPDM Y71H ~220 Со склада

23823 руб.
F02881 40 Нержав.сталь EPDM Y71H ~110 Со склада

23923 руб.
F02947 40 Нержав.сталь Viton Y21H =24 Со склада

23625 руб.
F02975 40 Нержав.сталь Viton Y21H =12 Со склада

23625 руб.
F02987 40 Нержав.сталь Viton Y21H =6 Со склада

23625 руб.
F02859 40 Нержав.сталь Viton Y71H ~220 Со склада

23723 руб.
F02887 40 Нержав.сталь Viton Y71H ~110 Со склада

23823 руб.
F02939 50 Латунь EPDM Y21H =24 Со склада

26885 руб.
F02967 50 Латунь EPDM Y21H =12 Со склада

26885 руб.
F02979 50 Латунь EPDM Y21H =6 Со склада

26885 руб.
F02851 50 Латунь EPDM Y71H ~220 Со склада

26983 руб.
F02879 50 Латунь EPDM Y71H ~110 Со склада

27083 руб.
F02945 50 Латунь Viton Y21H =24 Со склада

26785 руб.
F02973 50 Латунь Viton Y21H =12 Со склада

26785 руб.
F02985 50 Латунь Viton Y21H =6 Со склада

26785 руб.
F02857 50 Латунь Viton Y71H ~220 Со склада

26883 руб.
F02885 50 Латунь Viton Y71H ~110 Со склада

26983 руб.
F02942 50 Нержав.сталь EPDM Y21H =24 Со склада

35136 руб.
F02970 50 Нержав.сталь EPDM Y21H =12 Со склада

35136 руб.
F02982 50 Нержав.сталь EPDM Y21H =6 Со склада

35136 руб.
F02854 50 Нержав.сталь EPDM Y71H ~220 Со склада

35234 руб.
F02882 50 Нержав.сталь EPDM Y71H ~110 Со склада

35334 руб.
F02948 50 Нержав.сталь Viton Y21H =24 Со склада

35036 руб.
F02976 50 Нержав.сталь Viton Y21H =12 Со склада

35036 руб.
F02988 50 Нержав.сталь Viton Y21H =6 Со склада

35036 руб.
F02860 50 Нержав.сталь Viton Y71H ~220 Со склада

35134 руб.
F02888 50 Нержав.сталь Viton Y71H ~110 Со склада

35234 руб.



Габаритные размеры для Ду=12...25 мм



Размер, мм AR-2W12-12 AR-2W12-15 AR-2W12-20 AR-2W12-25
Материал корпуса Латунь Сталь Латунь Сталь Латунь Сталь Латунь Сталь
A 118 122 118 122 125 130 138 138
B 58 55 58 55 55 55 72 72
C 67 69 67 69 69 72 98 98
D 12 13 12 13 17 15 19 19
G ⅜" ½" ¾" 1"
Вес, кг 0,85 0,8 0,91 0,95 0,99 0,99 1,473 1,3



Габаритные размеры для Ду=32...50 мм



Размер, мм AR-2W12-32 AR-2W12-40 AR-2W12-50
Материал корпуса Латунь Сталь Латунь Сталь Латунь Сталь
A 167 162 175 175 193 195
B 85 86 95 95 120 125
C 114 117 122 122 161 170
D 25 23 30 30 36 36
G 1¼" 1½" 2"
Вес, кг 2,12 1,95 2,62 2,4 3,55 4,28

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 21.04.2022 0.87 Мб
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, масла, спирт
Температура рабочей среды:
—
−10...+120°С
Давление:
—
0...1,3 МПа (для воздуха и инертных газов), 0...1,0 МПа (для остальных сред)
Диаметр условного прохода:
—
12...50 мм
Материал корпуса:
—
латунь, нержавеющая сталь
Материал уплотнения:
—
VITON, EPDM
Присоединение:
—
резьбовое G⅜...G2

Отправить сообщение
