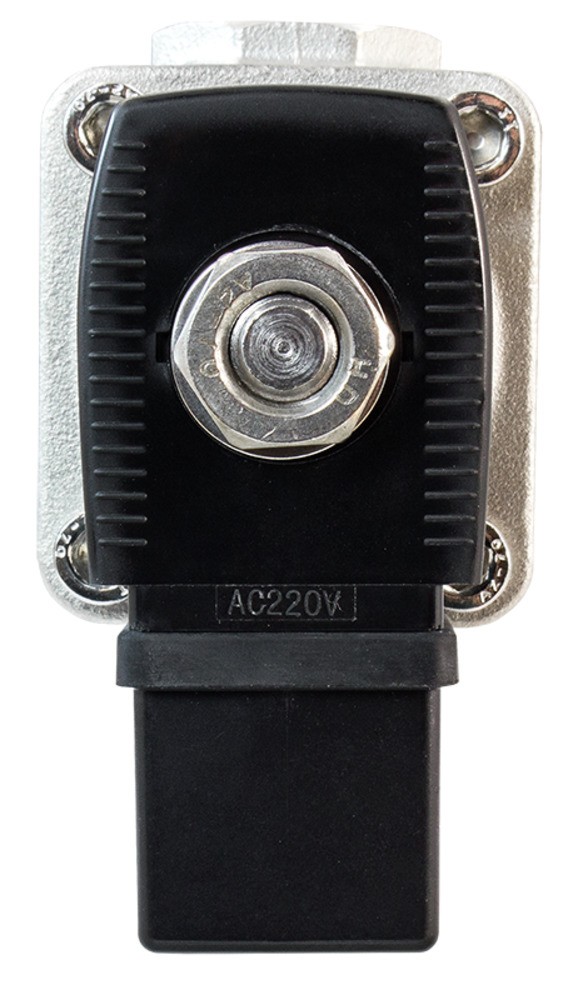

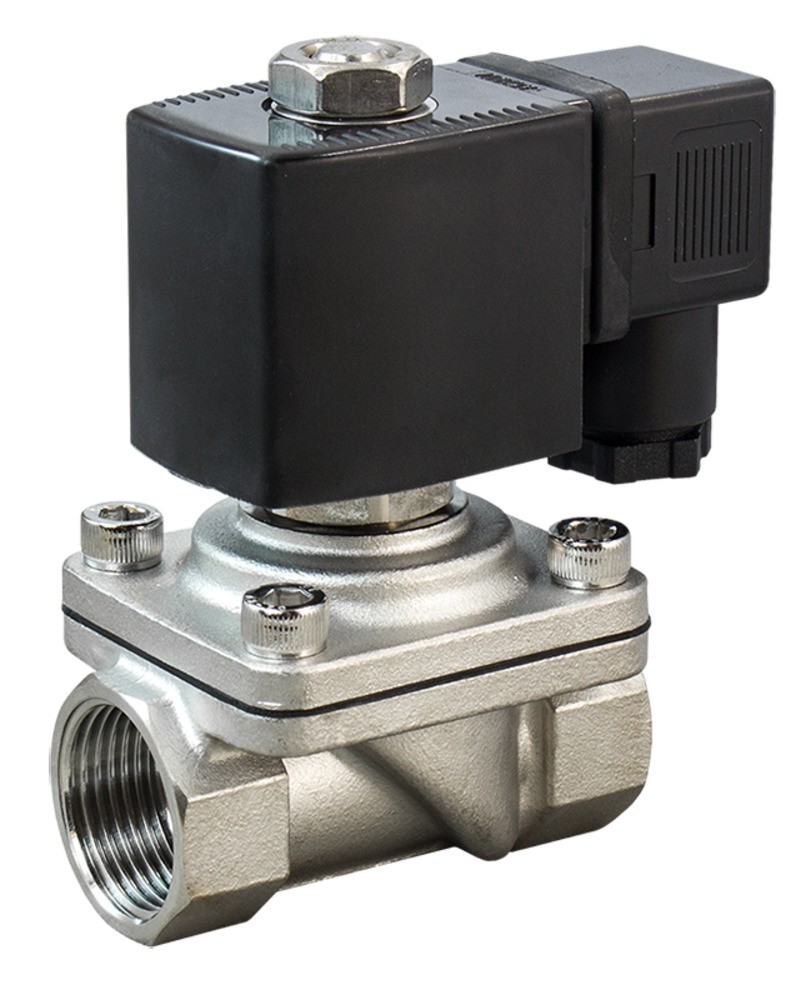

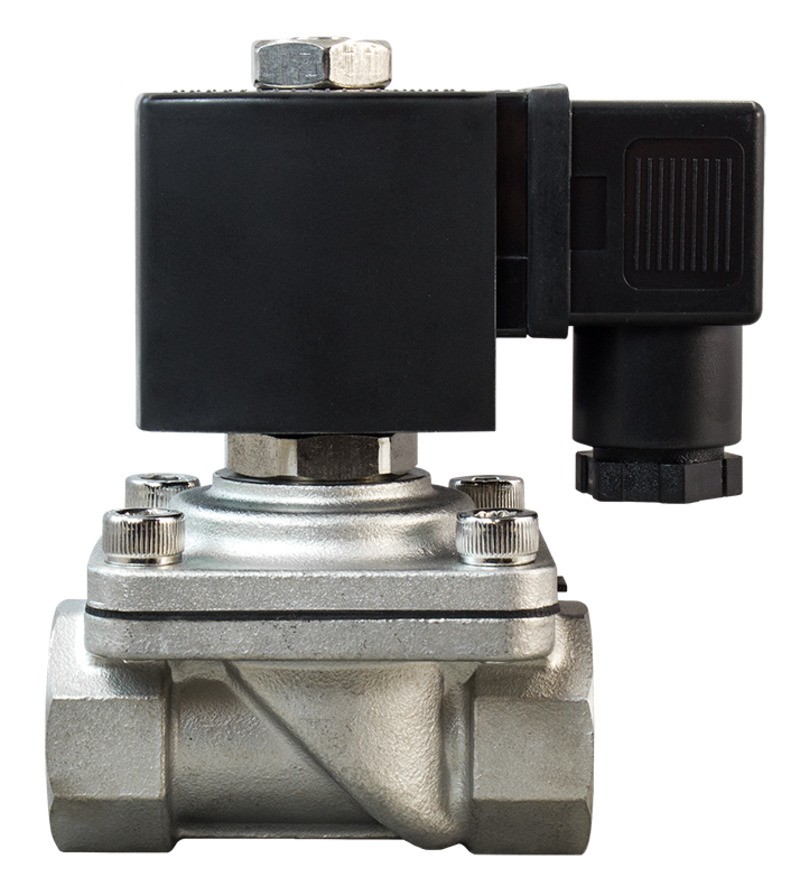

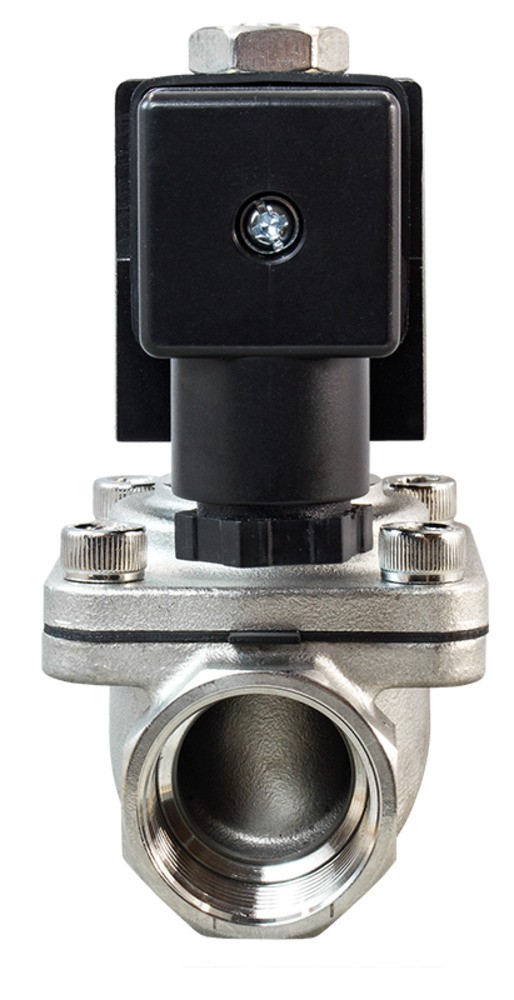

Соленоидный клапан (электромагнитный) AR-2W41 GSV

Новинка
Артикул: A8288

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для управления потоком рабочей среды в трубопроводе.

От 3 762 руб.

Характеристики

Рабочая среда:
вода, горячая вода, воздух, масла, инертные газы, спирт
Температура рабочей среды:
−10…+120°С
Давление:
0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред)
Диаметр условного прохода:
15...50 мм
Материал корпуса:
нержавеющая сталь

Способы доставки

Самовывоз

Курьером

Способы оплаты

Оплата наличными

СберБанк РФ

Безналичный расчет

СбербанкОнлайн

Является аналогом

Производитель Burkert TORK Ode
Модель/серия 6213 T-GP/T-SYDZ 21HT/21HF/21IH

Клапан соленоидный нормально закрытый прямого действия с диафрагмой AR-2W41 GSV предназначен для управления потоком рабочей среды в трубопроводе

Особенности

  • Срабатывание при нулевом давлении
  • Высокая частота срабатывания

Принцип действия и область применения

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Параметр Значение
Рабочая среда Вода, горячая вода, воздух, масла, инертные газы, спирт
Материал Корпуса Нержавеющая сталь
Уплотнения VITON
Температура рабочей среды −10…+120°С
Рабочее давление 0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред)
Диаметр условного прохода 15…50 мм
Присоединение Резьбовое G½"...G2"
Питание ~220 В, ~110 В, ~24 В
=110 В, =24 В, =12 В



Катушка

Мощность

AC DC
~220 В ~110 В ~24 В =110 В  =24 В =12 В
S91H
IP54
20 ВА V V V
14 Вт         V V
AS71H
IP54
17 ВА V V V
23 Вт       V V V
ASE11H*
IP65
4,5 ВА V
8 Вт         V V
ASEx543**
IP65
23 ВА V V V
13 Вт         V V

*Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
**Взрывозащищенная катушка.

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Pmin , МПа Pmax , МПа Вес, г
AR-2W41-15-1/2-GSV 15 3,8 ½" 0,0 1,0 600
AR-2W41-20-3/4-GSV 20 ¾" 610
AR-2W41-25-1-GSV 25 10 1" 830
AR-2W41-40-1.1/2-GSV 40 25 1½" 2020
AR-2W41-50-2-GSV 50 41 2" 3100

Расшифровка обозначения на примере клапана AR-2W41-15-1/2-XYZ:
AR-2W41 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: V – VITON.

Все модификации

Артикул Диаметр условного прохода,мм Модель катушки Питание, В Срок поставки Стоимость
D47116 15 S91H ~220 Со склада 3762 руб.
D47127 15 S91H ~110 Со склада 3862 руб.
D47135 15 S91H ~24 Со склада 3862 руб.
D47145 15 S91H =24 Со склада

3862 руб.

D47156 15 S91H =12 Со склада

3862 руб.

D47119 15 ASE11H ~220 Со склада

5293 руб.

D47148 15 ASE11H =24 Под заказ к 2022.10.10

5393 руб.

D47159 15 ASE11H =12 Со склада

5393 руб.

D47122 15 ASEx543 ~220 Со склада

9684 руб.

D47130 15 ASEx543 ~110 Со склада

9784 руб.

D47138 15 ASEx543 ~24 120 дней

9784 руб.

D47151 15 ASEx543 =24 Со склада

9784 руб.

D47162 15 ASEx543 =12 120 дней

9784 руб.

D47117 20 S91H ~220 Со склада

3960 руб.

D47128 20 S91H ~110 Со склада

4060 руб.

D47136 20 S91H ~24 Со склада

4060 руб.

D47146 20 S91H =24 Со склада

4060 руб.

D47157 20 S91H =12 Со склада

4060 руб.

D47120 20 ASE11H ~220 Со склада

5491 руб.

D47149 20 ASE11H =24 120 дней

5591 руб.

D47160 20 ASE11H =12 Со склада

5591 руб.

D47123 20 ASEx543 ~220 Со склада

9882 руб.

D47131 20 ASEx543 ~110 Со склада

9982 руб.

D47139 20 ASEx543 ~24 120 дней

9982 руб.

D47152 20 ASEx543 =24 Со склада

9982 руб.

D47163 20 ASEx543 =12 120 дней

9982 руб.

D47118 25 S91H ~220 Со склада

5940 руб.

D47129 25 S91H ~110 Со склада

6040 руб.

D47137 25 S91H ~24 Со склада

6040 руб.

D47147 25 S91H =24 Со склада

6040 руб.

D47158 25 S91H =12 Со склада

6040 руб.

D47121 25 ASE11H ~220 Со склада

7471 руб.

D47150 25 ASE11H =24 Под заказ к 2022.10.10

7571 руб.

D47161 25 ASE11H =12 Со склада

7571 руб.

D47124 25 ASEx543 ~220 Со склада

11862 руб.

D47132 25 ASEx543 ~110 Со склада

11962 руб.

D47140 25 ASEx543 ~24 120 дней

11962 руб.

D47153 25 ASEx543 =24 Со склада

11962 руб.

D47164 25 ASEx543 =12 120 дней

11962 руб.

D47125 40 AS71H ~220 Со склада

11484 руб.

D47133 40 AS71H ~110 Со склада

11584 руб.

D47141 40 AS71H ~24 Под заказ к 2022.10.10

11584 руб.

D47143 40 AS71H =110 Со склада

11584 руб.

D47154 40 AS71H =24 Со склада

11584 руб.

D47165 40 AS71H =12 Со склада

11584 руб.

D47126 50 AS71H ~220 Со склада

17820 руб.

D47134 50 AS71H ~110 Со склада

17920 руб.

D47142 50 AS71H ~24 120 дней

17920 руб.

D47144 50 AS71H =110 Со склада

17920 руб.

D47155 50 AS71H =24 Со склада

17920 руб.

D47166 50 AS71H =12 Со склада

17920 руб.



Габаритные размеры



Размер, мм AR-2W41-15 AR-2W41-20 AR-2W41-25 AR-2W41-40 AR-2W41-50
A 93 100 108 143 163
B 50 51 61 86 100
C 66,5 66 86 110 138
D 14 16 20 29 36
G ½" ¾"  1" 1½" 2"

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 03.06.2022 0.54 Мб
Рабочая среда:
вода, горячая вода, воздух, масла, инертные газы, спирт
Температура рабочей среды:
−10…+120°С
Давление:
0...1,1 МПа (для воздуха и инертных газов), 0...0,8 МПа (для остальных сред)
Диаметр условного прохода:
15...50 мм
Материал корпуса:
нержавеющая сталь
Материал уплотнения:
VITON
Присоединение:
резьбовое G½...G2
