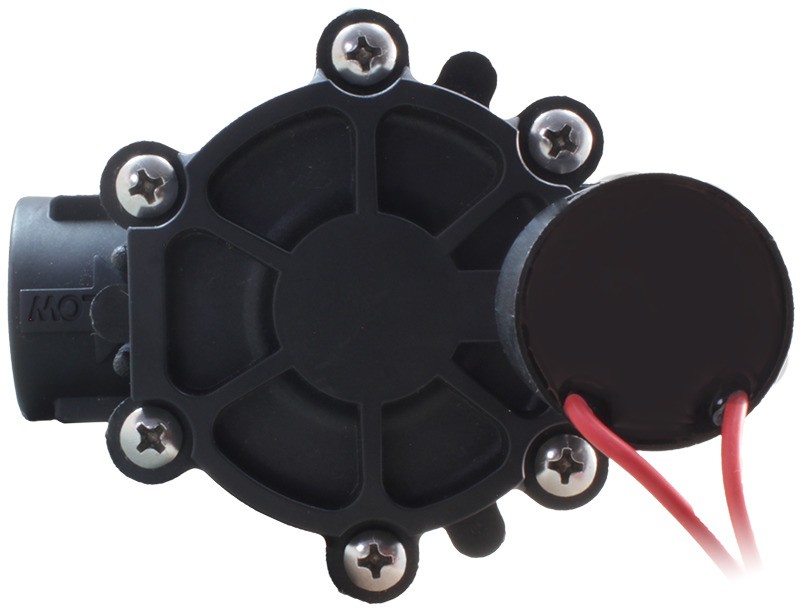

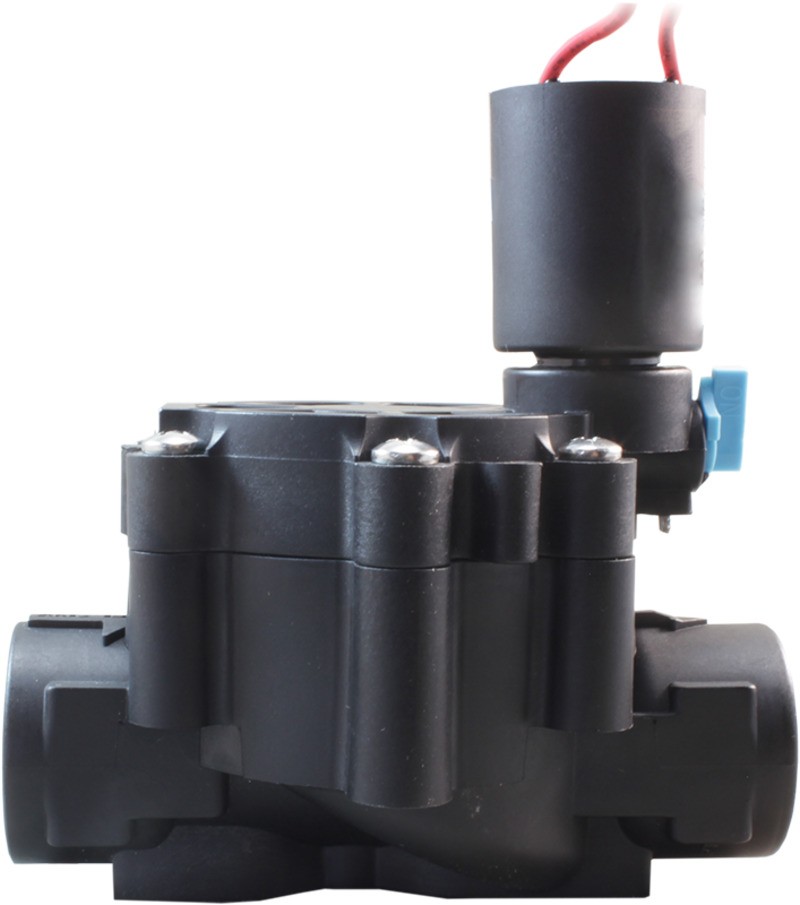

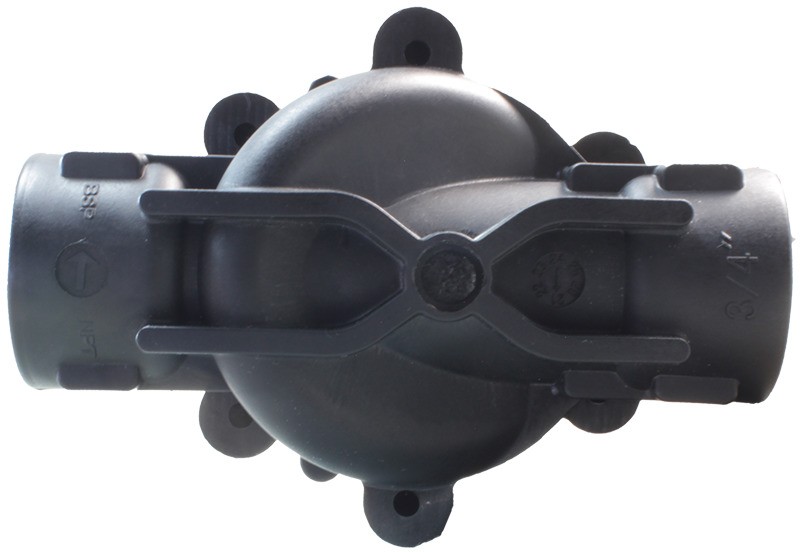

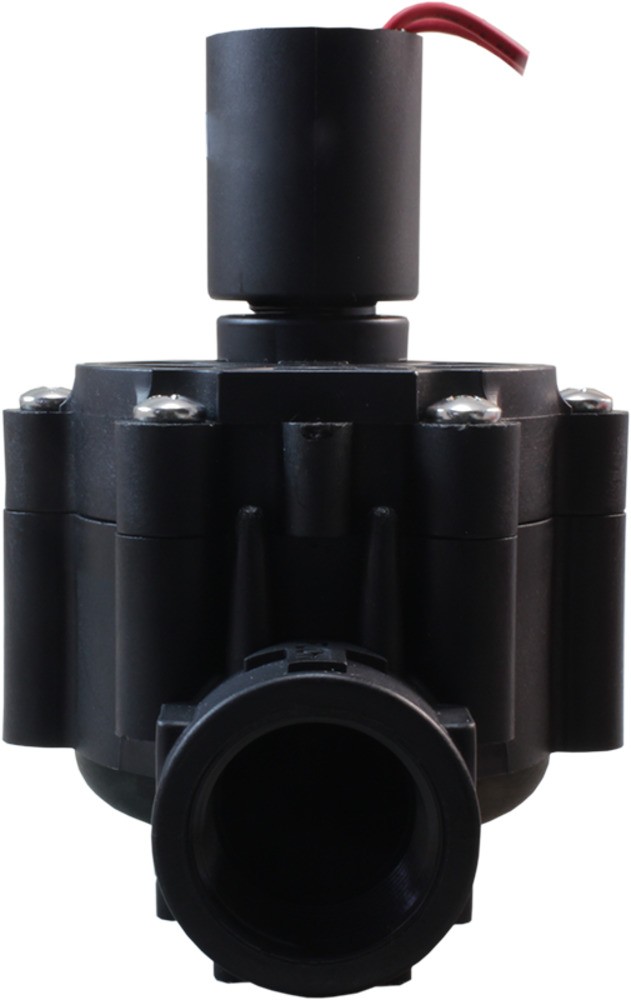

Соленоидный клапан (электромагнитный) AR-3W31 (AR-YCA21)
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-3W31 (AR-YCA21) предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Устойчивая работа с загрязненной водой
- Простая разборка клапана
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана

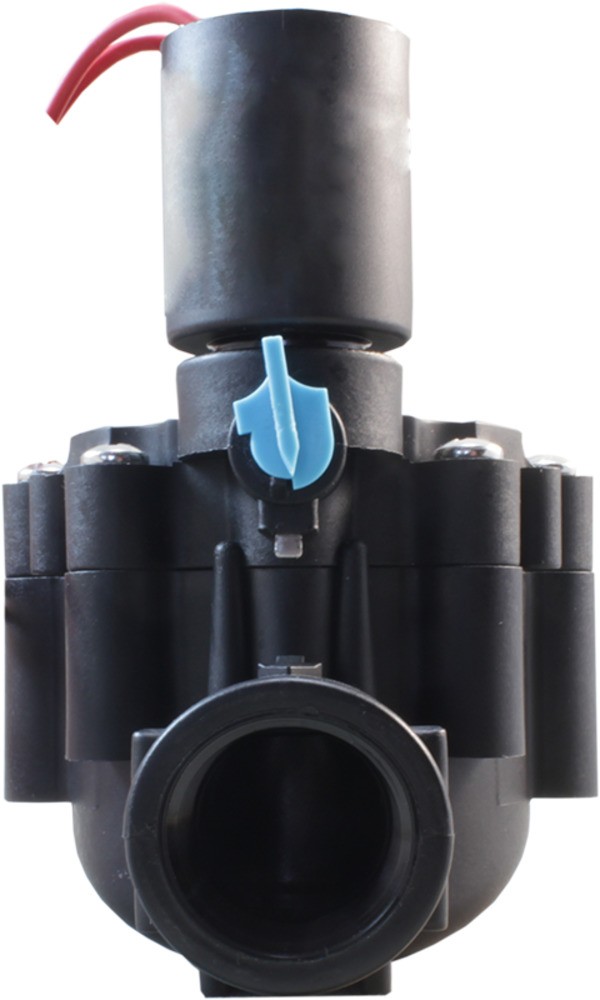

- Возможность ручного открытия/закрытия клапана при помощи флажка-выключателя без подачи питания на катушку

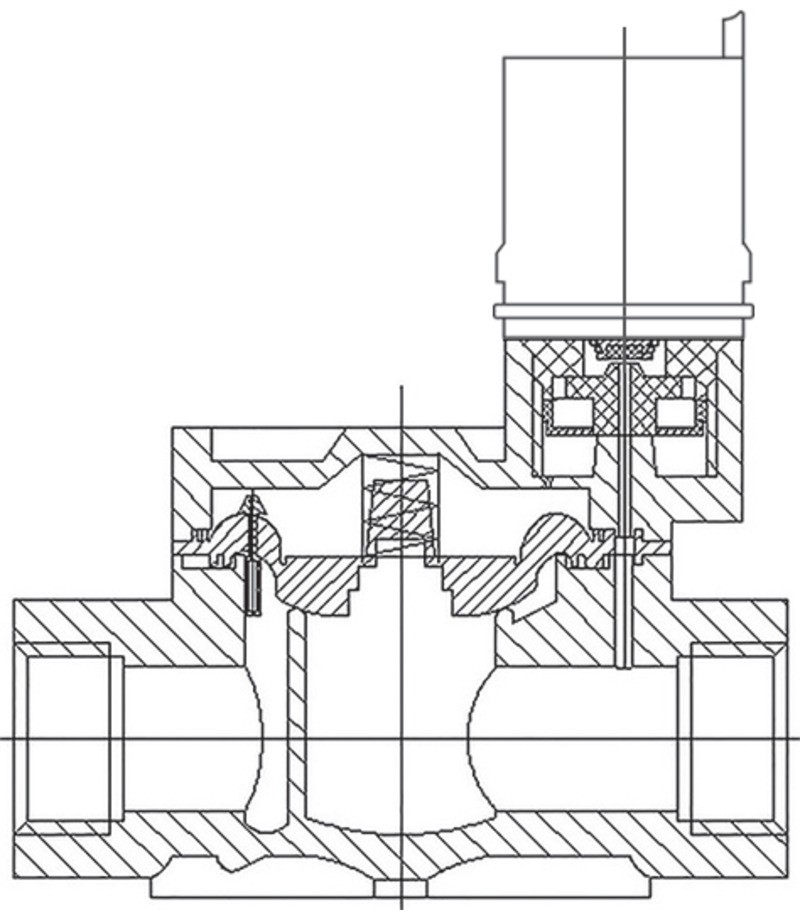

Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Воздух, вода, горячая вода |
| Материал | Корпуса: нейлон Уплотнения: NBR |
| Температура рабочей среды | −10...+80°С |
| Рабочее давление | 0,1...1,0 МПа |
| Диаметр условного прохода | 20 мм, 25 мм |
| Присоединение | Резьбовое G¾", G1" |
| Катушка | ASF103B |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | ~10 ВА/=8 Вт |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-3W31-20-3/4-GLN | 20 | 7,68 | G¾" | 0,1 | 1,0 | 387 |
| AR-3W31-25-1-GLN | 25 | 10,24 | G1" | 420 |
Расшифровка обозначения на примере клапана AR-3W31-20-3/4-XYZ:
AR-3W31 – модель клапана.
20 – диаметр условного прохода в мм.
3/4 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – нейлон.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Диаметр условного прохода,мм | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|
| E96276 | 20 | ~220 | Под заказ к 2023.07.01 | 3687 руб. |
| E96277 | 25 | ~220 | Под заказ к 2023.07.01 | 4932 руб. |
| E96278 | 20 | ~110 | 120 дней | 3787 руб. |
| E96279 | 25 | ~110 | 120 дней | 5032 руб. |
| E96280 | 20 | ~24 | Под заказ к 2023.07.01 | 3787 руб. |
| E96281 | 25 | ~24 | 120 дней | 5032 руб. |
| E96282 | 20 | =24 | 120 дней | 3787 руб. |
| E96283 | 25 | =24 | 120 дней | 5032 руб. |
| E96284 | 20 | =12 | 120 дней | 3787 руб. |
| E96285 | 25 | =12 | 120 дней | 5032 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-3W31-20 | AR-3W31-25 |
| A | 123 | – |
| B | 88,5 | – |
| C | 114 | – |
| D | 25 | – |
| G | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 16.05.2022 | 0.51 Мб |  |
