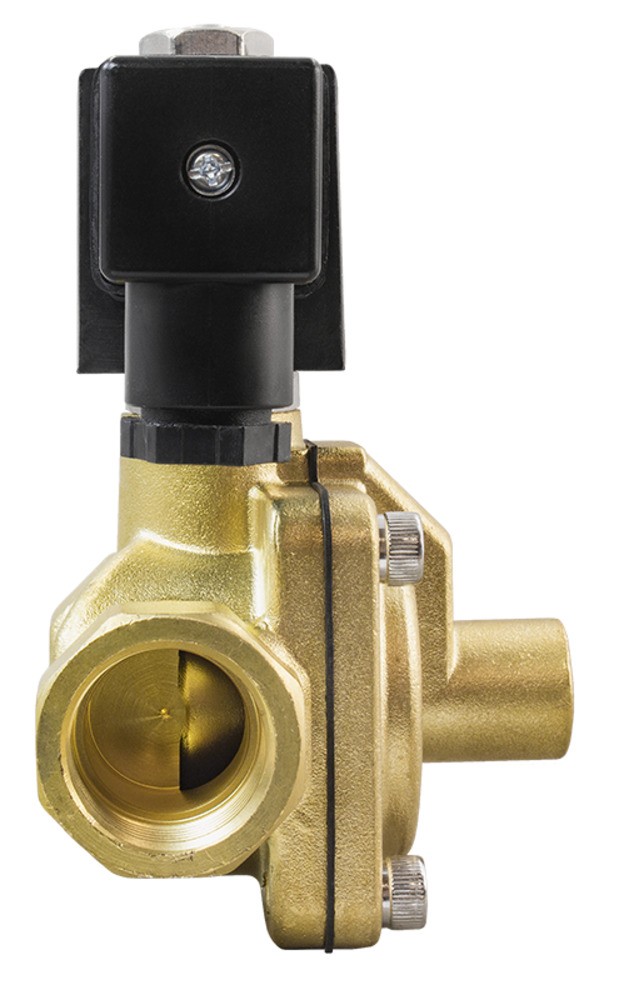

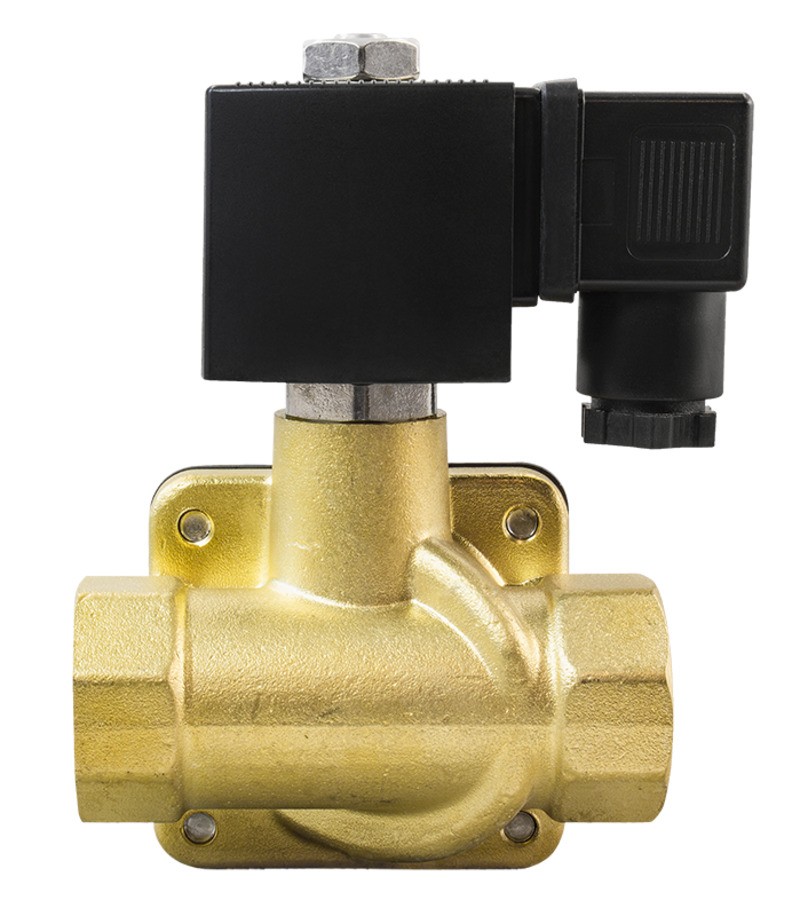

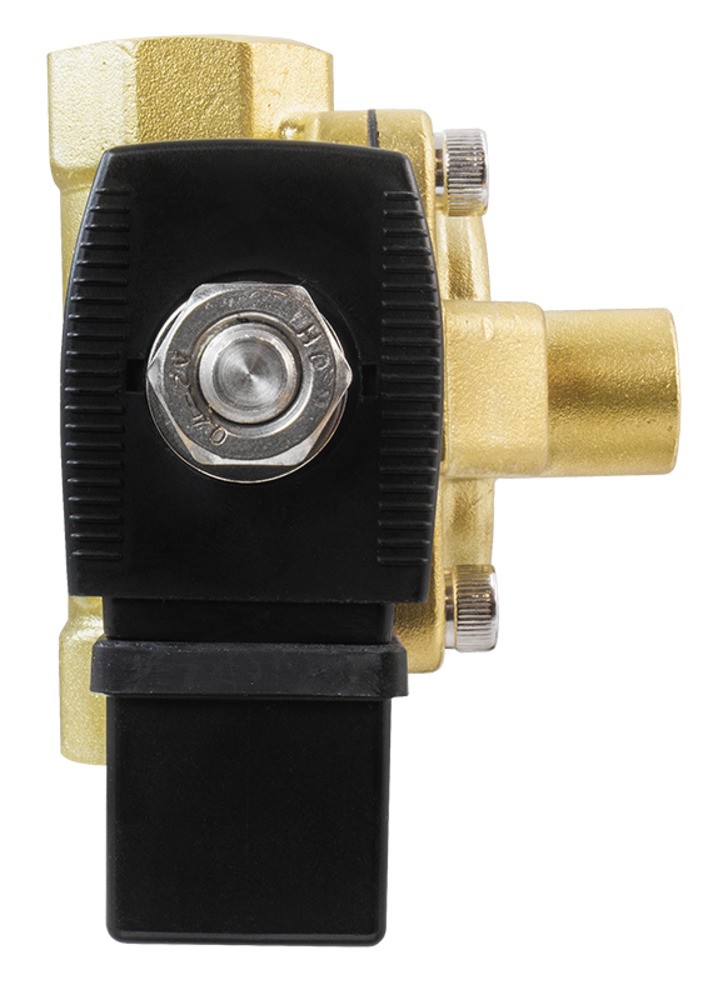

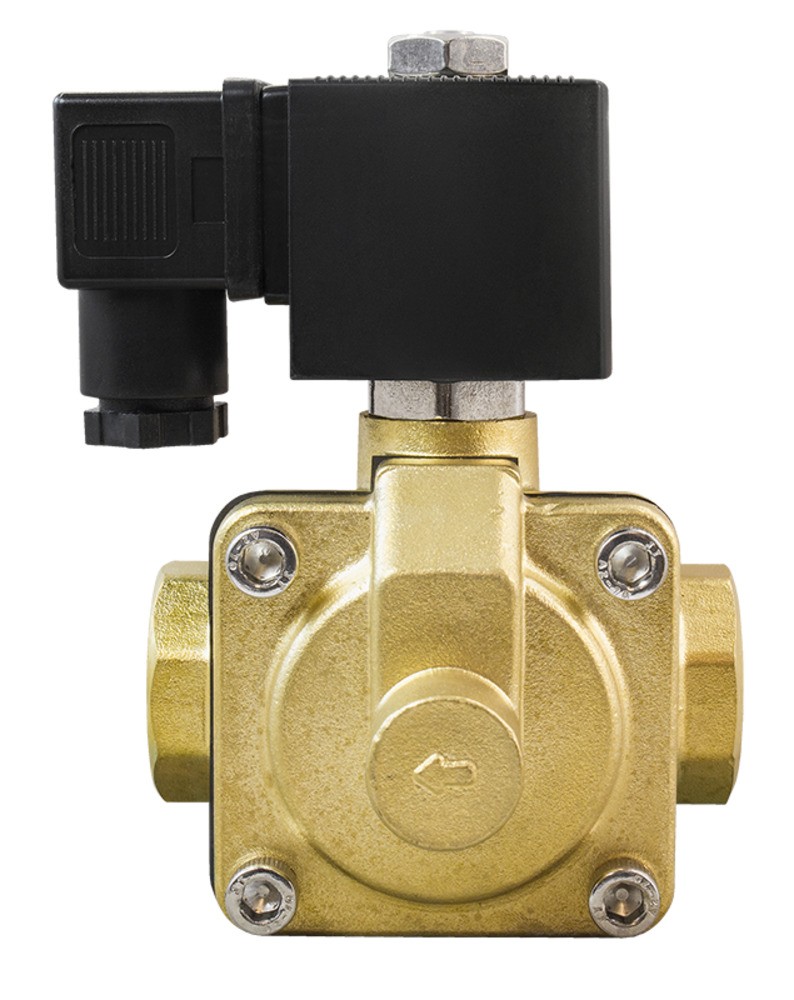

Соленоидный клапан (электромагнитный) AR-YCB31
Является аналогом
| Производитель | ASCO | Ode |
| Модель/серия | Серия 210 | 4592MZU190 |
Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCB31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Работа при высоком давлении до 1,6 МПа
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции клапана
- Высокая износостойкость
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла | |
| Материал | Корпуса | Латунь |
| Уплотнения | VITON | |
| Температура рабочей среды | −10...+120°С | |
| Рабочее давление | 0,03...1,6 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В | |
| Катушка | Мощность | AC | DC | |||
| ~220 В | ~110 В | ~24 В | =24 В | =12 В | ||
| S91H IP54 | 20 ВА | V | V | V | ||
| 14 Вт | V | V | ||||
| ASEx543* IP65 | 23 ВА | V | V | V | ||
| 13 Вт | V | V | ||||
| ASE11H** IP65 | 4,5 ВА | V | ||||
| 8 Вт | V | V | ||||
*Взрывозащищенная катушка.
**Использование энергосберегающей катушки ASE11H позволяет снизить температуру нагрева катушки и тем самым продлить срок ее службы в несколько раз.
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCB31-15-1/2-GBV | 15 | 3,9 | ½" | 0,03 | 1,6 | 1000 |
| AR-YCB31-20-3/4-GBV | 20 | 8 | ¾" | 1200 | ||
| AR-YCB31-25-1-GBV | 25 | 10,3 | 1" | 1450 |
Расшифровка обозначения на примере клапана AR-YCB31-15-1/2-XYZ:
AR-YCB31 – модель клапана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: V – VITON.
Все модификации
| Артикул | Диаметр условного прохода ,мм | Модель катушки | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| E59961 | 15 | S91H | ~220 | Со склада | 7374 руб. |
| E59970 | 15 | S91H | ~110 | Со склада | 7474 руб. |
| E59976 | 15 | S91H | ~24 | Со склада | 7474 руб. |
| E59982 | 15 | S91H | =24 | Со склада | 7474 руб. |
| E59991 | 15 | S91H | =12 | Со склада | 7474 руб. |
| E59964 | 15 | ASE11H | ~220 | Со склада | 8905 руб. |
| E59985 | 15 | ASE11H | =24 | Со склада | 9005 руб. |
| E59994 | 15 | ASE11H | =12 | Со склада | 9005 руб. |
| E59967 | 15 | ASEx543 | ~220 | Под заказ к 2023.07.01 | 13296 руб. |
| E59973 | 15 | ASEx543 | ~110 | Со склада | 13396 руб. |
| E59979 | 15 | ASEx543 | ~24 | 120 дней | 13396 руб. |
| E59988 | 15 | ASEx543 | =24 | 120 дней | 13396 руб. |
| E59997 | 15 | ASEx543 | =12 | 120 дней | 13396 руб. |
| E59962 | 20 | S91H | ~220 | Ожидается 2023.01.30 | 9480 руб. |
| E59971 | 20 | S91H | ~110 | 120 дней | 9580 руб. |
| E59977 | 20 | S91H | ~24 | 120 дней | 9580 руб. |
| E59983 | 20 | S91H | =24 | Под заказ к 2023.07.01 | 9580 руб. |
| E59992 | 20 | S91H | =12 | 120 дней | 9580 руб. |
| E59965 | 20 | ASE11H | ~220 | Под заказ к 2023.07.01 | 11011 руб. |
| E59986 | 20 | ASE11H | =24 | Под заказ к 2023.07.01 | 11111 руб. |
| E59995 | 20 | ASE11H | =12 | 120 дней | 11111 руб. |
| E59968 | 20 | ASEx543 | ~220 | Под заказ к 2023.07.01 | 15402 руб. |
| E59974 | 20 | ASEx543 | ~110 | 120 дней | 15502 руб. |
| E59980 | 20 | ASEx543 | ~24 | 120 дней | 15502 руб. |
| E59989 | 20 | ASEx543 | =24 | 120 дней | 15502 руб. |
| E59998 | 20 | ASEx543 | =12 | 120 дней | 15502 руб. |
| E59963 | 25 | S91H | ~220 | Со склада | 11938 руб. |
| E59972 | 25 | S91H | ~110 | Со склада | 12038 руб. |
| E59978 | 25 | S91H | ~24 | Со склада | 12038 руб. |
| E59984 | 25 | S91H | =24 | Со склада | 12038 руб. |
| E59993 | 25 | S91H | =12 | Со склада | 12038 руб. |
| E59966 | 25 | ASE11H | ~220 | Со склада | 13469 руб. |
| E59987 | 25 | ASE11H | =24 | Со склада | 13569 руб. |
| E59996 | 25 | ASE11H | =12 | Со склада | 13569 руб. |
| E59969 | 25 | ASEx543 | ~220 | 120 дней | 17860 руб. |
| E59975 | 25 | ASEx543 | ~110 | Со склада | 17960 руб. |
| E59981 | 25 | ASEx543 | ~24 | 120 дней | 17960 руб. |
| E59990 | 25 | ASEx543 | =24 | 120 дней | 17960 руб. |
| E59999 | 25 | ASEx543 | =12 | 120 дней | 17960 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR-YCB31, Ду, мм | ||
| -15 | -20 | -25 | |
| A | 72 | 84 | 100 |
| B | 66,5 | 73 | 80 |
| C | 112 | 123 | 135 |
| G | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.06.2022 | 0.56 Мб |  |
