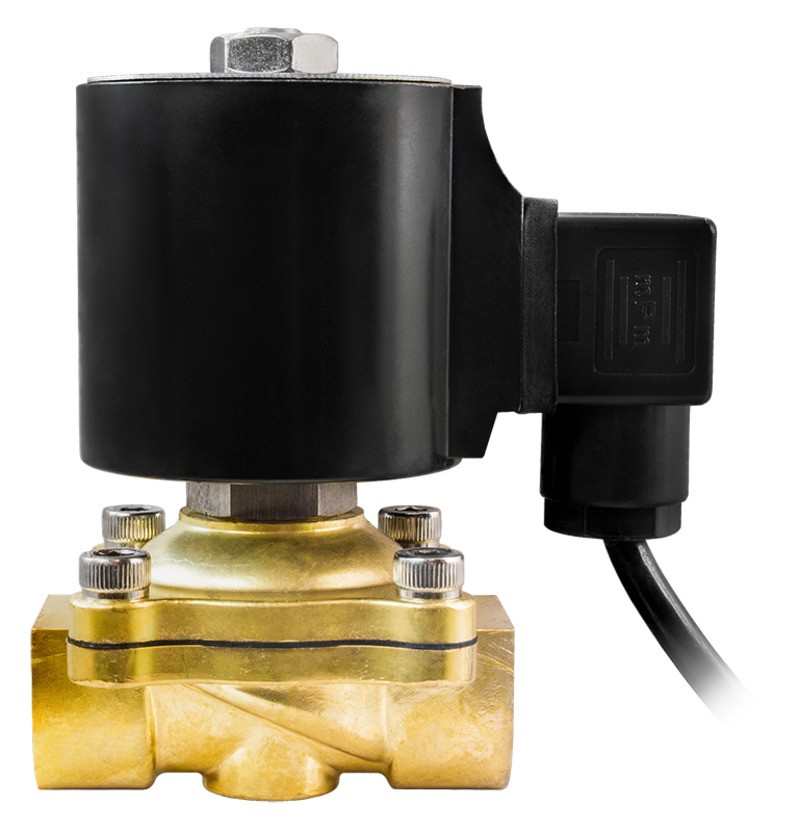

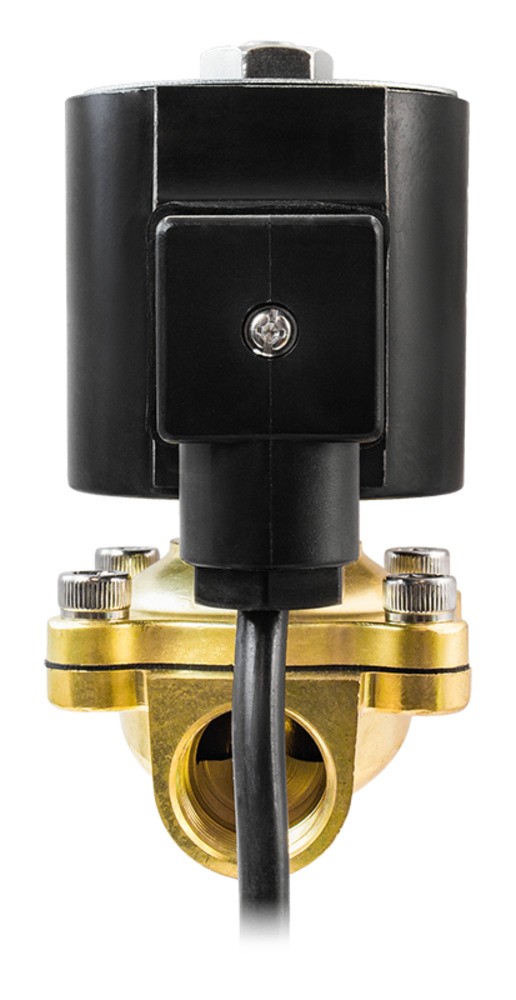

Соленоидный клапан (электромагнитный) AR-YCDF31-40

Новинка
Артикул: A8290

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой. Предназначен для управления потоком рабочей среды в трубопроводе.

От 10 195 руб.

Характеристики

Рабочая среда:
вода, горячая вода
Температура рабочей среды:
−10...+120°С
Давление:
0,03...0,5 МПа
Диаметр условного прохода:
40 мм
Материал корпуса:
латунь

Способы доставки

Самовывоз

Курьером

Способы оплаты

Оплата наличными

СберБанк РФ

Безналичный расчет

СбербанкОнлайн

Клапан соленоидный нормально закрытый прямого действия с диафрагмой для использования под водой AR-YCDF31-40. Предназначен для управления потоком рабочей среды в трубопроводе.

Особенности

  • Клапан предназначен для использования под водой
  • Применяется для фонтанов
  • Глубина погружения до 1 метра
  • Класс защиты IP68
  • Скорость срабатывания до 10 раз в секунду

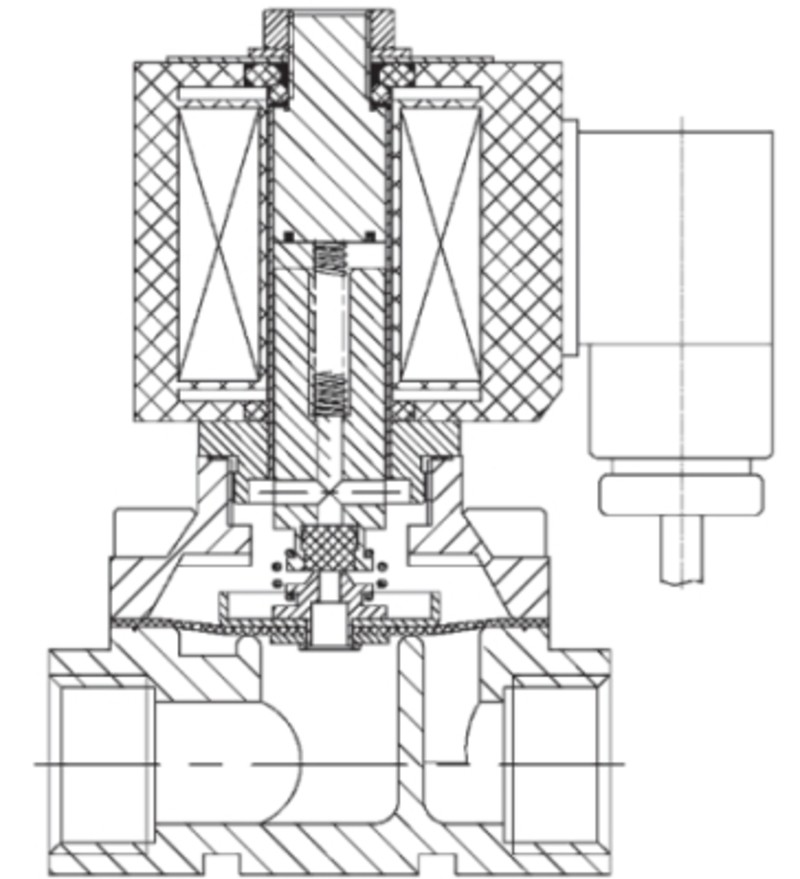

Принцип действия и область применения

Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.

Технические характеристики

Параметр Значение
Рабочая среда Вода, горячая вода

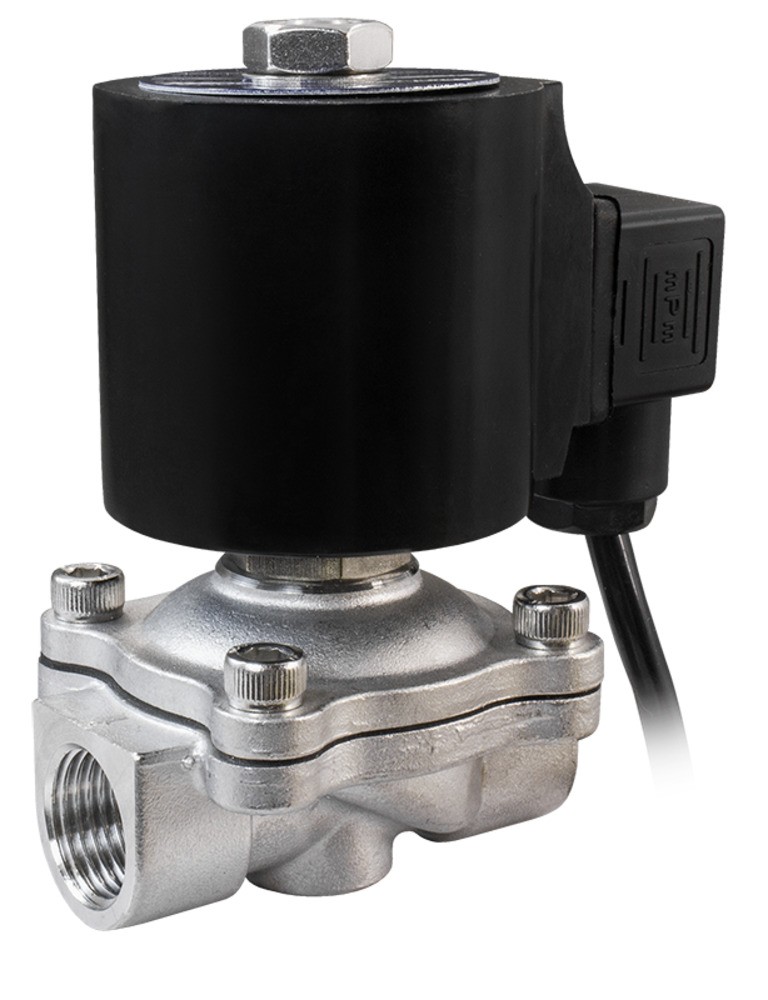

Материал Корпуса Латунь, нержавеющая сталь
Уплотнения VITON
Температура рабочей среды −10...+120°С
Рабочее давление 0,03...0,5 МПа
Диаметр условного прохода 40 мм
Присоединение Резьбовое G1½"
Kv 30 м³/ч
Габаритные размеры 160×113×103 мм
Вес 2540 г
Катушка* F14B, F24B; IP68
Выводные провода 95 см
Питание F14B ~220 В, ~110 В, ~24 В
F24B =24 В, =12 В
Мощность F14B 24 ВА (АС)
F24B 15 Вт (DC)

Все модификации

Артикул Питание, В Срок поставки Стоимость
E93116 ~220 Со склада

10195 руб.

E93117 ~110 Со склада

10295 руб.

E93118 ~24 Со склада

10295 руб.

E93119 =24 Со склада

10295 руб.

E93120 =12 Со склада

10295 руб.

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 14.06.2022 0.46 Мб
Рабочая среда:
вода, горячая вода
Температура рабочей среды:
−10...+120°С
Давление:
0,03...0,5 МПа
Диаметр условного прохода:
40 мм
Материал корпуса:
латунь
Материал уплотнения:
VITON
Присоединение:
резьбовое G1½
