Соленоидный клапан (электромагнитный) AR-YCWS10-02G

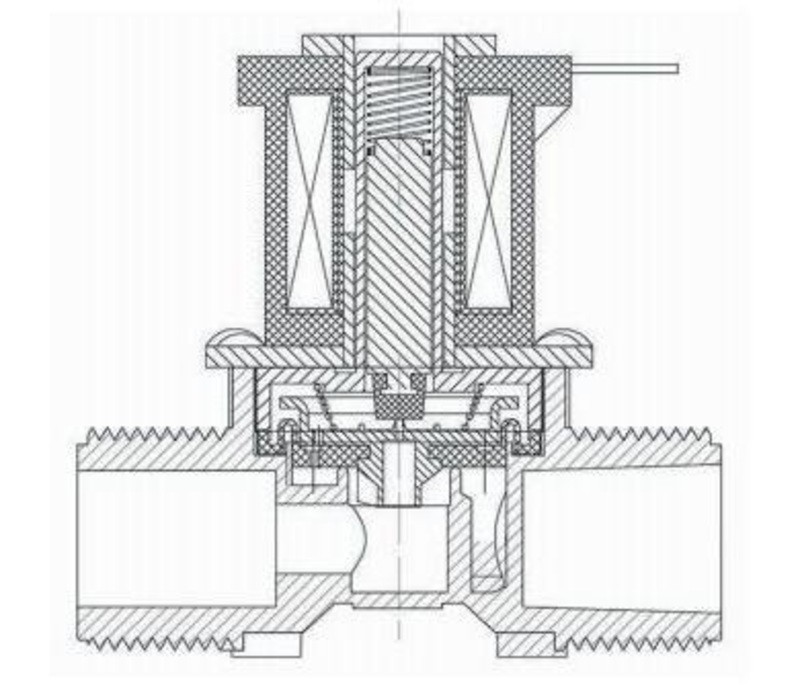

Клапан соленоидный нормально закрытый непрямого действия с диафрагмой AR-YCWS10-02G предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Клапан может использоваться в пищевых устройствах: кулерах, бойлерах, кофемашинах
- Наружная резьба
- Высокая пропускная способность клапана
- Пониженное энергопотребление
- Компактный размер
- Ламели для подключения в комплекте
Принцип действия и область применения
Нормально закрытый соленоидный клапан – это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывается и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актуально применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, воздух, инертные газы, масла |
| Материал | Корпуса: полипропилен Уплотнения: NBR |
| Температура рабочей среды | −10...+80°С |
| Рабочее давление | 0,02...0,8 МПа |
| Диаметр условного прохода | 6,5 мм |
| Присоединение | Резьбовое ½" |
| Катушка | SA41B, IP20 |
| Питание | ~220 В, ~110 В, ~24 В =24 В, =12 В |
| Мощность | 3 ВА (АС), 5 Вт (DC) |
Модификации
| Обозначение | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, г |
| AR-YCWS10-02G-6,5-1/2-GLN | 6,5 | 0,85 | ½" | 0,02 | 0,8 | 108 |
Расшифровка обозначения клапана AR-YCWS10-02G-6,5-1/2-XYZ:
AR-YCWS10-02G – модель клапана.
6,5 – диаметр условного прохода в мм.
1/2 – диаметр присоединения в дюймах.
X – присоединение: G – трубная резьба.
Y – материал корпуса: L – полипропилен.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Питание, В | Срок поставки | Стоимость |
|---|---|---|---|
| A43237 | ~220 | Со склада | 922 руб. |
| A43238 | ~110 | Со склада | 922 руб. |
| A43239 | ~24 | Со склада | 922 руб. |
| A43240 | =24 | Со склада | 922 руб. |
| A43241 | =12 | Со склада | 922 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации для AR-YCWS10-02S | 07.04.2022 | 0.43 Мб |  |
