Системы предотвращения протечек AR-WPS-111
AR-WPS-111 – это системы предотвращения протечек, которые можно устанавливать в квартирах и загородных домах, общественных и административных зданиях, промышленных и складских помещениях, котельных и локальных тепловых пунктах, станциях водоочистки, в системах водоснабжения и отопления – везде, где возможна утечка жидкости.
При появлении жидкости между электродами датчика AR-WS система предотвращения протечек подаст звуковой сигнал тревоги и автоматически перекроет подачу жидкости с помощью шарового крана с электроприводом. Открытие крана и возобновление подачи жидкости возможно только после устранения влаги между электродами датчика.
Состав системы

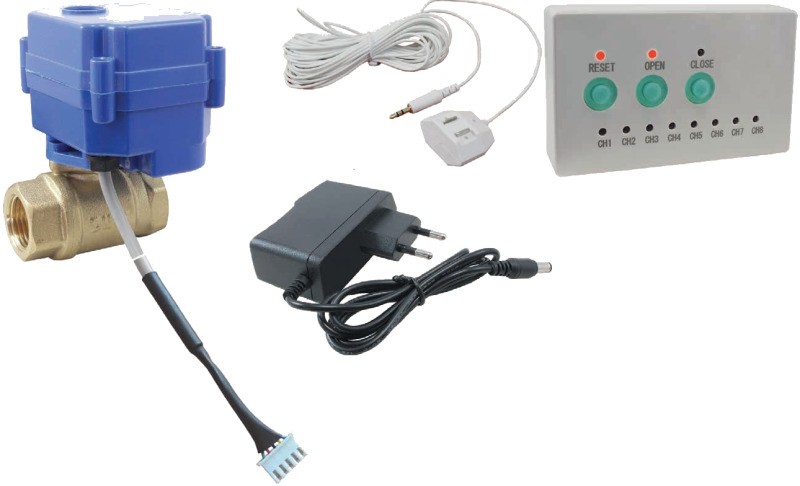

Система предотвращения протечек AR-WPS-111 состоит из трех основных элементов: блока управления, датчика обнаружения протечки AR-WS и шарового крана в сборе с электроприводом, предназначенного для экстренного прекращения подачи жидкости.
Блок управления предназначен для формирования напряжения питания подключенного к нему датчика, управления электроприводом шарового крана и подачи звукового сигнала тревоги. Звуковой сигнал подается, когда система обнаружит появление жидкости между электродами датчика. В нормальном состоянии звуковой сигнал выключен.

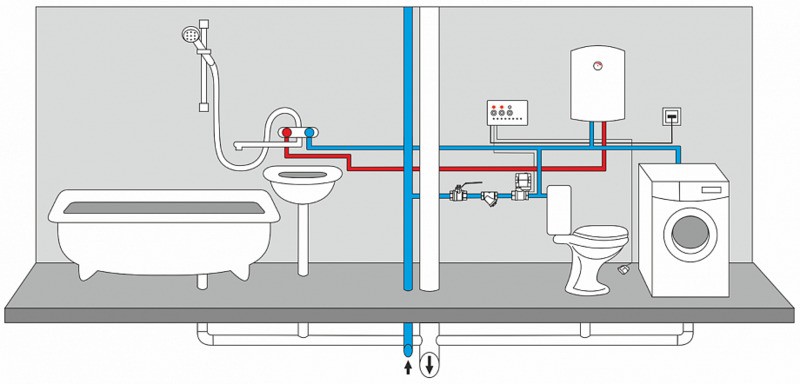

Датчики обнаружения протечки AR-WS устанавливаются электродами вниз в местах вероятного появления жидкости: под ванной, мойкой, рядом с унитазом или раковиной, под стиральной и посудомоечной машинами, батареей или котлом отопления, бойлером и т.д.

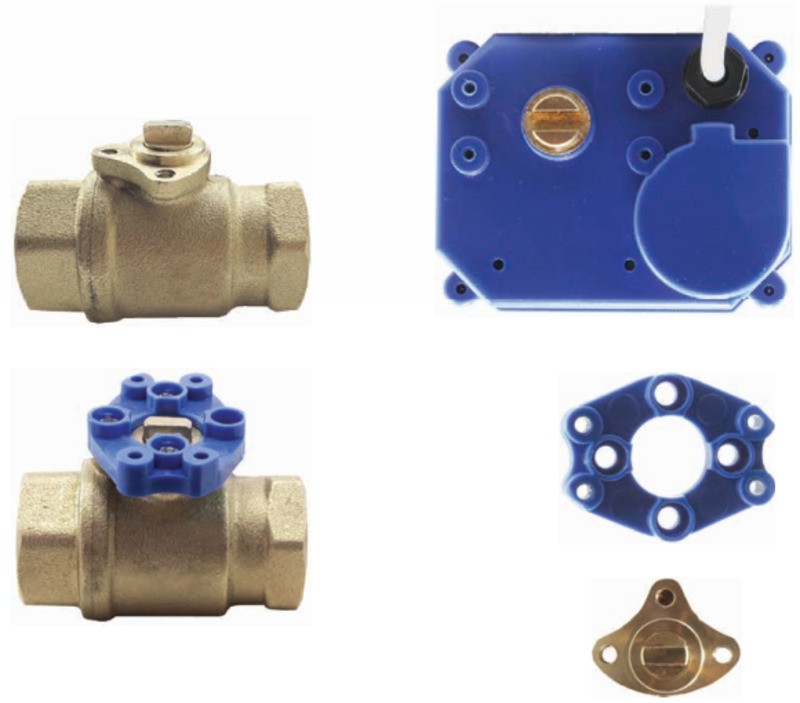

Шаровой кран с электроприводом предназначен для перекрытия водоснабжения (отопления) в случае возникновения протечки. Шаровой кран устанавливается на вводных трубопроводах горячей и холодной воды (или системе отопления) после ручных вентилей в местах, удобных для монтажа и обслуживания. В зависимости от назначения системы шаровые краны бывают разных размеров (с диаметром условного прохода – 15 или 20 мм). Шаровой кран с диаметром ½ дюйма применяется, как правило, для разводки горячей и холодной воды по дому, ¾ дюйма – для систем отопления, 1 дюйм – в системах централизованного водоснабжения или в котлах.
Особенности
- Длина провода датчика AR-WS: 6 м
- Датчики системы подходят для работы с теплоносителями (антифриз, этиленгликоль, тосол)
- Защита трубопровода от гидравлических ударов
- Благодаря специальной конструкции крана
- Удобство в эксплуатации и обслуживании
- Блок питания =5 В, 1 А в комплекте
Технические характеристики
| Параметр | Значение | |
| Материалы крана | Корпус: латунь; уплотнение: PTFE | |
| Рабочая среда | Вода, горячая вода, теплоносители (антифриз, этиленгликоль, тосол), спирт | |
| Температура рабочей среды | 0...+100°С | |
| Рабочее давление | 0...1 МПа | |
| Диаметр условного прохода крана | 15 мм | 20 мм |
| Присоединение крана | ½" или ¾" | 1" |
| Угол полного поворота | 90° (вращение в обоих направлениях) | |
| Max крутящий момент | 2 Н∙м | |
| Время полного поворота | ≤ 5 с | |
| Напряжение питания | =5 В | |
| Потребляемая мощность | ≤ 5 Вт | |
| Рабочий ток | ≤ 1 А | |
| Время запуска тревоги | 1 с | |
| Срок службы | не менее 50 000 срабатываний | |
| Степень защиты | IP65 | |
| Длина провода датчика AR-WS | 6 м | |
| Вес - Кран с электроприводом - Блок управления - Блок питания - Датчик AR-WS с проводом | 346 г 72 г 70 г 30 г | 490 г 72 г 70 г 30 г |
Все модификации
| Артикул | Присоединение крана | Срок поставки | Стоимость |
|---|---|---|---|
| F06916 | 1/2" | Со склада | 10055 руб. |
| F06917 | 3/4" | Со склада | 10214 руб. |
| F06918 | 1" | Со склада | 11172 руб. |
| Элементы систем |
 |
| Габаритные размеры |
 |
| Размер, мм | AR-WPS-ё11-15 | AR-WPS-111-20/15 | AR-WPS-111-25/20 |
| ∅d | 15 | 15 | 20 |
| D | 15 | 17 | 23 |
| G | ½" | ¾" | 1" |
| H | 38 | 38 | 49 |
| L1 | 57 | 61 | 72 |
| L2 | 66 | 66 | 74 |
| L3 | 33 | 33 | 43 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.11.2022 | 0.79 Мб |  |
