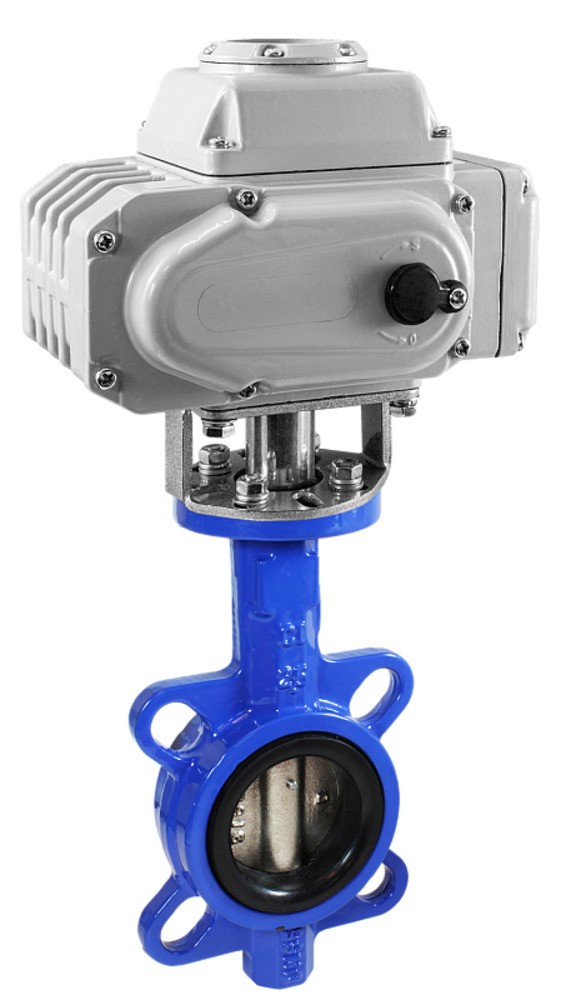

Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7

Новинка

Артикул: A8584

Сравнить

Дисковый поворотный затвор с электроприводом для управления потоком рабочей среды в трубопроводе

От 29 955 руб.

Характеристики

Рабочая среда:

—

вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус

Температура рабочей среды:

—

−35...+125°С

Рабочее давление:

—

0,0...1,6 МПа

Диаметр условного прохода:

—

50...150 мм

Материал корпуса:

—

чугун

Узнать о поступлении

Описание
Характеристики

Дисковый поворотный затвор КПР-Б7 с электроприводом ЭПР7 предназначен для управления потоком рабочей среды в трубопроводе

Особенности

Угол полного поворота: 90°
Бесшумная работа
Долгий срок службы
Простая установка

Технические характеристики

Параметр	Значение
Рабочая среда	Вода, горячая вода, воздух, инертные газы, природный газ, азотная кислота, уксус
Материал	Корпуса: чугун Уплотнения: EPDM
Температура рабочей среды	−35...+125°С
Рабочее давление	0,0...1,6 МПа
Диаметр условного прохода	50...150 мм
Присоединение затвора	межфланцевое
Стандарт присоединения крана к приводу	ISO5211
Модель электропривода	ЭПР7
Питание электропривода	~220 В, =24 В

Модификации

Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, г
КПР-Б7-050 WYZ	50	105	W2"	11×11	2290
КПР-Б7-065 WYZ	65	176	W2½"	11×11	3027
КПР-Б7-080 WYZ	80	265	W3"	11×11	3041
КПР-Б7-100 WYZ	100	594	W4"	11×11	4442
КПР-Б7-125 WYZ	125	950	W5"	14×14	6100
КПР-Б7-150 WYZ	150	1622	W6"	14×14	7520

Расшифровка обозначения на примере затвора КПР-Б7-050 XYZ:
КПР-Б7 – модель затвора.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: W – межфланцевое.
Y – материал корпуса: H – чугун.
Z – материал уплотнения: E – EPDM

Таблица выбора привода для крана КПР-Б7

Все модификации

Артикул	Диаметр условного прохода, мм	Питание электропривода	Модель электропривода ~220 В	Модель электропривода =24 В	Срок поставки	Стоимость
O45073	50	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	32598 руб.
O45074	65	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	33735 руб.
O45075	80	=24 В	Нет	ЭПР7-010	Со склада (комплектация 1..72 часа)	33868 руб.
O45076	50	=24 В	Нет	ЭПР7-025	120 дней	45303 руб.
O45077	65	=24 В	Нет	ЭПР7-025	120 дней	46440 руб.
O45078	80	=24 В	Нет	ЭПР7-025	120 дней	46573 руб.
O45079	100	=24 В	Нет	ЭПР7-025	120 дней	49749 руб.
O45080	125	=24 В	Нет	ЭПР7-025	120 дней	51361 руб.
O45081	150	=24 В	Нет	ЭПР7-025	120 дней	53602 руб.
O45082	50	~220 В	ЭПР7-010	Нет	120 дней	29955 руб.
O45083	65	~220 В	ЭПР7-010	Нет	120 дней	31092 руб.
O45084	80	~220 В	ЭПР7-010	Нет	120 дней	31225 руб.
O45085	50	~220 В	ЭПР7-025	Нет	Со склада (комплектация 1..72 часа)	41506 руб.
O45086	65	~220 В	ЭПР7-025	Нет	Со склада (комплектация 1..72 часа)	42643 руб.
O45087	80	~220 В	ЭПР7-025	Нет	Со склада (комплектация 1..72 часа)	42776 руб.
O45088	100	~220 В	ЭПР7-025	Нет	Со склада (комплектация 1..72 часа)	45952 руб.
O45089	125	~220 В	ЭПР7-025	Нет	Со склада (комплектация 1..72 часа)	47564 руб.
O45090	150	~220 В	ЭПР7-025	Нет	Со склада (комплектация 1..72 часа)	49805 руб.

Габаритные размеры

Модель	Размеры, мм
Модель	DN	D1	D2	H	h	L	n-∅ d	n-∅ d2	H×H	∅ E	∅ K
КПР-Б7-050	50	125	53	80	14	42	4-18	4-10	11×11	70 (F07)	90
КПР-Б7-065	65	145	64,5	89	14	45	4-18	4-10	11×11	70 (F07)	90
КПР-Б7-080	80	160	79	95	14	45	8-18	4-10	11×11	70 (F07)	90
КПР-Б7-100	100	180	104	114	14	52	8-18	4-10	11×11	70 (F07)	90
КПР-Б7-125	125	210	123	127	17	54	8-18	4-10	14×14	70 (F07)	90
КПР-Б7-150	150	240	156	139	17	56	8-22	4-10	14×14	70 (F07)	90

Документация и схемы

Документ	Дата изменения	Размер	Файл
Руководство по эксплуатации	21.02.2024	0.92 Мб
