Кран шаровой КПР-2 с электроприводом ЭПР3
Новинка
Кран шаровой КПР-2 с электроприводом ЭПР3 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15...32 мм |
| Присоединение крана | Резьбовое G½"...G1¼" |

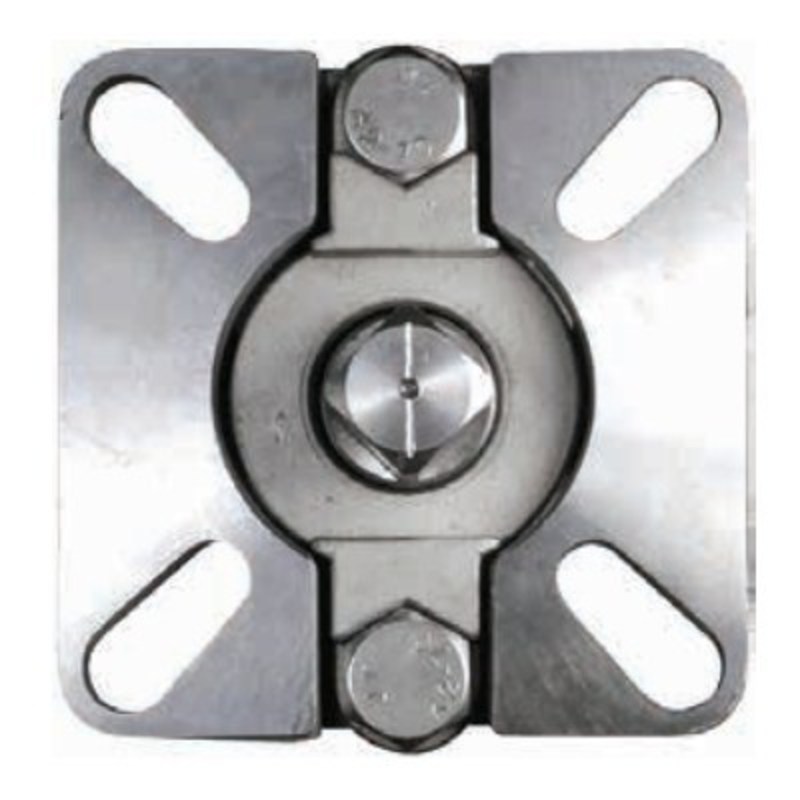

| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР3 |
| Питание электропривода | ~110...230 В или =12...24 В, ~24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-2-015 GSP | 15 | 20 | ½" | 9×9 | 300 |
| КПР-2-020 GSP | 20 | 38 | ¾" | 9×9 | 390 |
| КПР-2-025 GSP | 25 | 69 | 1" | 11×11 | 720 |
| КПР-2-032 GSP | 32 | 93 | 1¼" | 11×11 | 1030 |
Расшифровка обозначения на примере крана КПР-2-025 XYZ:
КПР-2 – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| G84049 | 15 | =24 В | Нет | ЭПР3-008 | 120 дней | 23432 руб. |
| G84050 | 20 | =24 В | Нет | ЭПР3-008 | 120 дней | 23972 руб. |
| G84051 | 25 | =24 В | Нет | ЭПР3-008 | 120 дней | 25229 руб. |
| G84052 | 32 | =24 В | Нет | ЭПР3-008 | 120 дней | 26647 руб. |
| G84053 | 40 | =24 В | Нет | ЭПР3-008 | 120 дней | 28966 руб. |
| G84054 | 50 | =24 В | Нет | ЭПР3-008 | 120 дней | 30848 руб. |
| G84055 | 40 | =24 В | Нет | ЭПР3-015 | 120 дней | 32494 руб. |
| G84056 | 50 | =24 В | Нет | ЭПР3-015 | 120 дней | 34376 руб. |
| G84057 | 65 | =24 В | Нет | ЭПР3-015 | 120 дней | 42545 руб. |
| G84058 | 80 | =24 В | Нет | ЭПР3-015 | 120 дней | 49399 руб. |
| G84059 | 15 | ~220 B | ЭПР3-003 | Нет | 120 дней | 15116 руб. |
| G84060 | 20 | ~220 B | ЭПР3-003 | Нет | 120 дней | 15656 руб. |
| G84061 | 25 | ~220 B | ЭПР3-003 | Нет | 120 дней | 16913 руб. |
| G84062 | 32 | ~220 B | ЭПР3-003 | Нет | 120 дней | 18331 руб. |
| G84063 | 15 | ~220 B | ЭПР3-008 | Нет | 120 дней | 19400 руб. |
| G84064 | 20 | ~220 B | ЭПР3-008 | Нет | 120 дней | 19940 руб. |
| G84065 | 25 | ~220 B | ЭПР3-008 | Нет | 120 дней | 21197 руб. |
| G84066 | 32 | ~220 B | ЭПР3-008 | Нет | 120 дней | 22615 руб. |
| G84067 | 40 | ~220 B | ЭПР3-008 | Нет | 120 дней | 24934 руб. |
| G84068 | 50 | ~220 B | ЭПР3-008 | Нет | 120 дней | 26816 руб. |
| G84069 | 40 | ~220 B | ЭПР3-015 | Нет | 120 дней | 28966 руб. |
| G84070 | 50 | ~220 B | ЭПР3-015 | Нет | 120 дней | 30848 руб. |
| G84071 | 65 | ~220 B | ЭПР3-015 | Нет | 120 дней | 39017 руб. |
| G84072 | 80 | ~220 B | ЭПР3-015 | Нет | 120 дней | 45871 руб. |

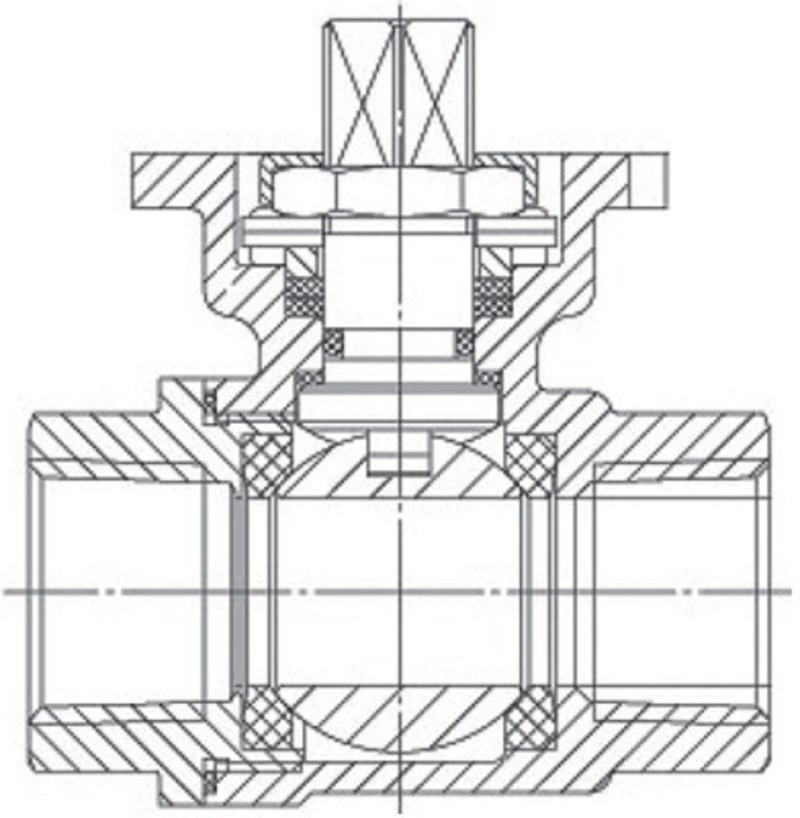

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| G | DN | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-2-015 | ½" | 15 | 66 | 36 | 44,5×44,5 | 35 | 13 | 6 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-2-020 | ¾" | 20 | 77 | 40,5 | 44,5×44,5 | 45 | 12 | 70 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-2-025 | 1" | 25 | 87 | 50 | 51×51 | 53 | 14 | 79,5 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-2-032 | 1¼" | 32 | 106 | 70 | 51×51 | 61 | 11,5 | 96 | 11×11 | 42 (F04) | 50 (F05) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 0.87 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
15...32 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G1¼
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР3
Питание электропривода:
—
~110...230 В или =12...24 В, ~24 В
