Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР3У

Новинка
Артикул: A8570

Кран шаровой фланцевый с электроприводом для управления потоком рабочей среды в трубопроводе

Цена обновляется

Характеристики

Рабочая среда:
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
−20...+150°С
Рабочее давление:
0,0...1,6 МПа
Диаметр условного прохода:
15...25 мм
Материал корпуса:
нержавеющая сталь

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР3У предназначен для управления потоком рабочей среды в трубопроводе

Особенности

  • Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
  • Самовозврат в открытое положение при пропадании управляющего сигнала
  • Угол полного поворота: 90°
  • Долгий срок службы

Технические характеристики

Параметр Значение
Рабочая среда Пар, вода, горячая вода, воздух, инертные
газы, природный газ, масла, азотная кислота,
уксус
Материал Корпуса: нержавеющая сталь
Уплотнения: PTFE
Температура рабочей среды −20...+150°C
Рабочее давление 0,0...1,6 МПа
Диаметр условного прохода 15...25 мм
Присоединение крана Фланцевое F½"...F1"

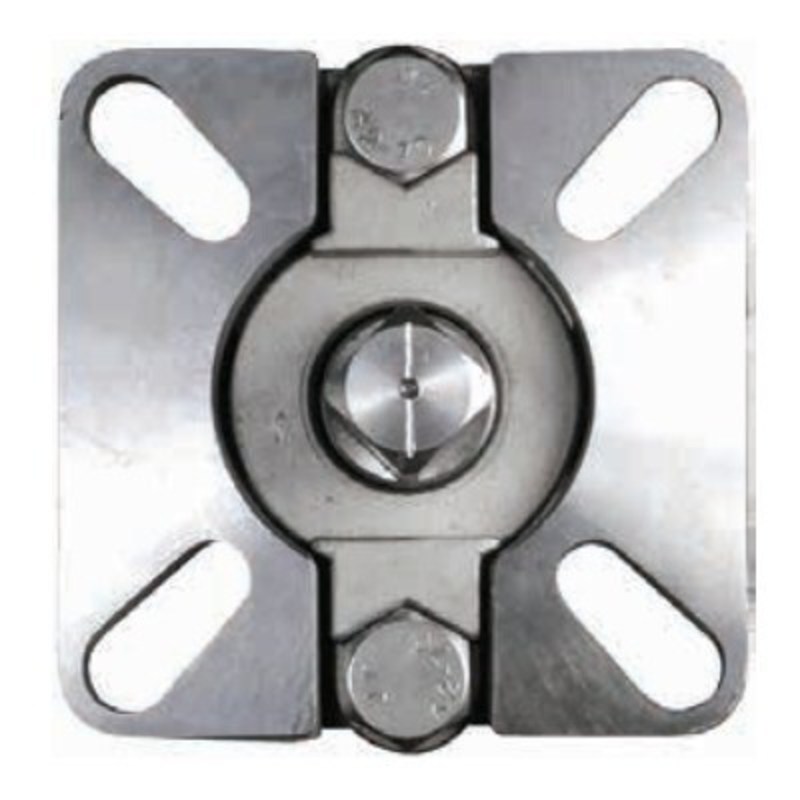

Стандарт присоединения крана к приводу ISO5211
Модель электропривода ЭПР3У
Питание электропривода =12...24 В

Модификации

Модель Ду, мм Kv, м³/ч Присоединение Посадочный размер, мм Вес, г
КПР-2Ф-015 FSP 15 20 F½" 9×9 2300
КПР-2Ф-020 FSP 20 38 F¾" 9×9 3000
КПР-2Ф-025 FSP 25 69 F1" 11×11 3600

Расшифровка обозначения на примере крана КПР-2Ф-025 XYZ:
КПР-2Ф – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.

Таблица выбора привода для крана КПР-2Ф

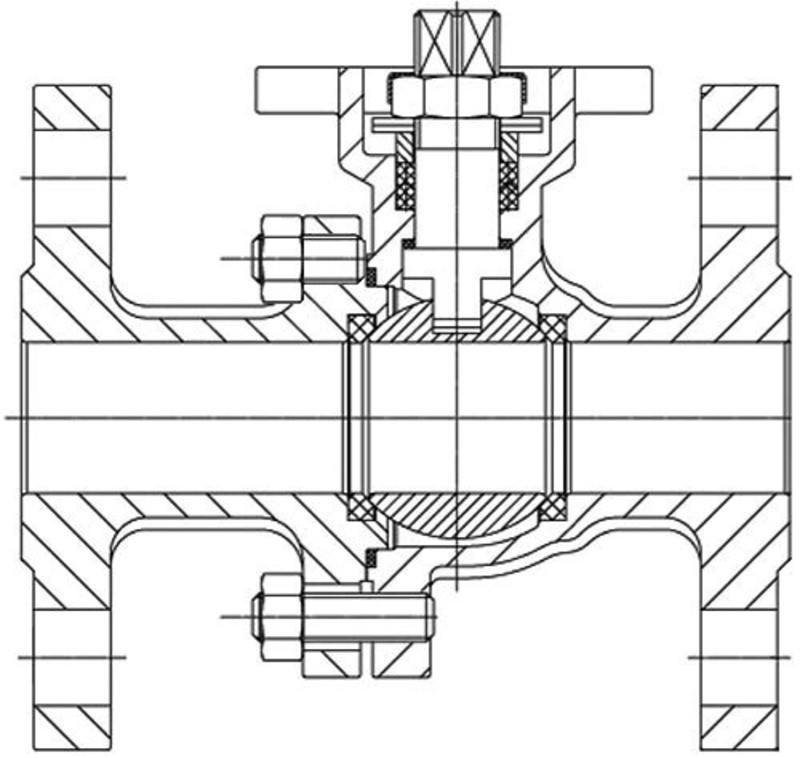

Габаритные размеры



Модель Размеры, мм
G DN b C D1 D2 D3 E×E f H L M×M   K N n-∅ d
КПР-2Ф-015 F½" 15 16 11 44 65 93 44×44 2 97 115 9×9 36 (F03) 42 (F04) 4-14
КПР-2Ф-020 F¾" 20 18 14 57 75 104 44×44 2 106 120 9×9 36 (F03) 42 (F04) 4-14
КПР-2Ф-025 F1" 25 18 11 67,5 85 114 50×50 2 117 124 11×11 42 (F04) 50 (F05) 4-14

Документация и схемы

Документ Дата изменения Размер Файл
Руководство по эксплуатации 25.01.2024 0.86 Мб
Рабочая среда:
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
−20...+150°С
Рабочее давление:
0,0...1,6 МПа
Диаметр условного прохода:
15...25 мм
Материал корпуса:
нержавеющая сталь
Материал уплотнения:
PTFE
Присоединение:
фланцевое F½...F1
Стандарт присоединения крана к приводу:
ISO5211
Модель электропривода:
ЭПР3У
Управление:
аналоговым токовым сигналом 4...20 мА
Питание электропривода:
=12...24 В
