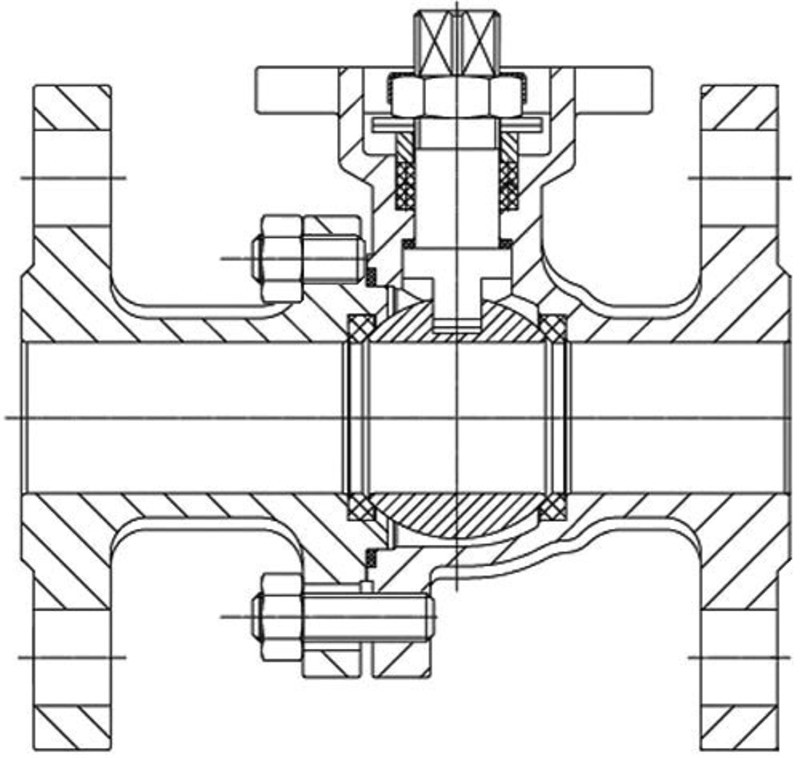

Кран шаровой фланцевый КПР-2Ф с электроприводом ЭПР7У
Новинка
Кран шаровой КПР-2Ф с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Фланцевое F½"...F4" |

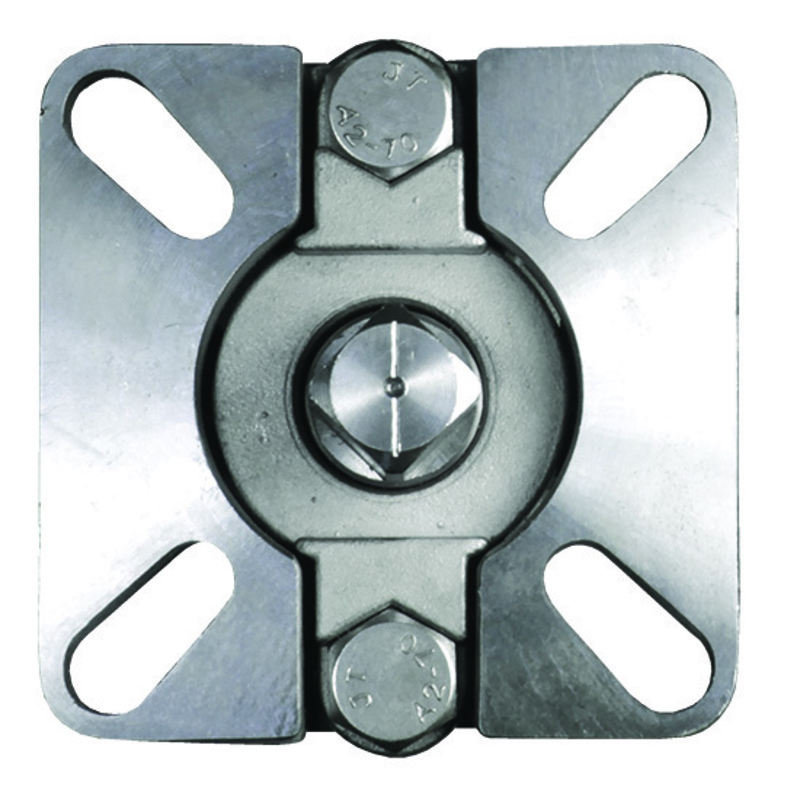

| Стандарт присоединения крана к приводу | ISO5211 |

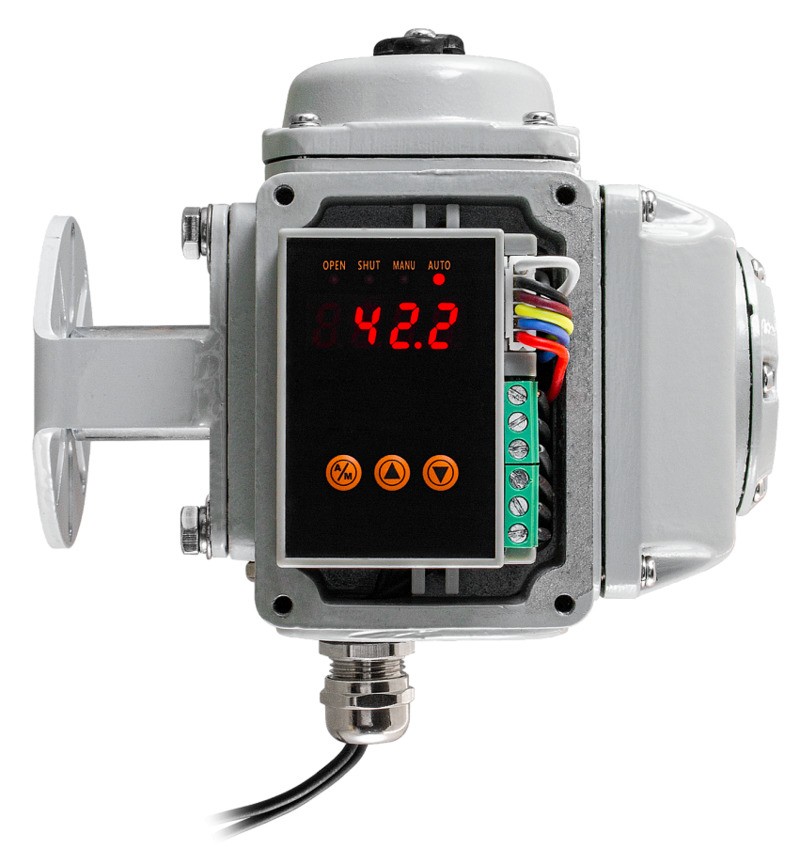

| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-2Ф-015 FSP | 15 | 20 | F½" | 9×9 | 2300 |
| КПР-2Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 3000 |
| КПР-2Ф-025 FSP | 25 | 69 | F1" | 11×11 | 3600 |
| КПР-2Ф-032 FSP | 32 | 93 | F1¼" | 11×11 | 4400 |
| КПР-2Ф-040 FSP | 40 | 144 | F1½" | 14×14 | 6200 |
| КПР-2Ф-050 FSP | 50 | 229 | F2" | 14×14 | 8000 |
| КПР-2Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 11 100 |
| КПР-2Ф-080 FSP | 80 | 573 | F3" | 17×17 | 13 700 |
| КПР-2Ф-100 FSP | 100 | 936 | F4" | 17×17 | 17 100 |
Расшифровка обозначения на примере крана КПР-2Ф-025 XYZ:
КПР-2Ф – модель крана.
025 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2Ф
Все модификации
| Артикул | Диаметр условного прохода, мм | Тип привода | Срок поставки | Стоимость |
|---|---|---|---|---|
| O05448 | 15 | ЭПР7У-005 | 120 дней | 46430 руб. |
| O05449 | 20 | ЭПР7У-005 | 120 дней | 48008 руб. |
| O05450 | 25 | ЭПР7У-005 | 120 дней | 51762 руб. |
| O05451 | 32 | ЭПР7У-005 | 120 дней | 55437 руб. |
| O05452 | 40 | ЭПР7У-005 | 120 дней | 59663 руб. |
| O05453 | 50 | ЭПР7У-005 | 120 дней | 65457 руб. |
| O05454 | 25 | ЭПР7У-010 | 120 дней | 57249 руб. |
| O05455 | 32 | ЭПР7У-010 | 120 дней | 60924 руб. |
| O05456 | 40 | ЭПР7У-010 | 120 дней | 65150 руб. |
| O05457 | 50 | ЭПР7У-010 | 120 дней | 70944 руб. |
| O05458 | 65 | ЭПР7У-010 | 120 дней | 85802 руб. |
| O05459 | 80 | ЭПР7У-010 | 120 дней | 95203 руб. |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 0.86 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0...1,6 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
фланцевое F½...F4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7У
Управление:
—
аналоговым токовым сигналом 4..20 мА
Питание электропривода:
—
~220 В, =24 В
