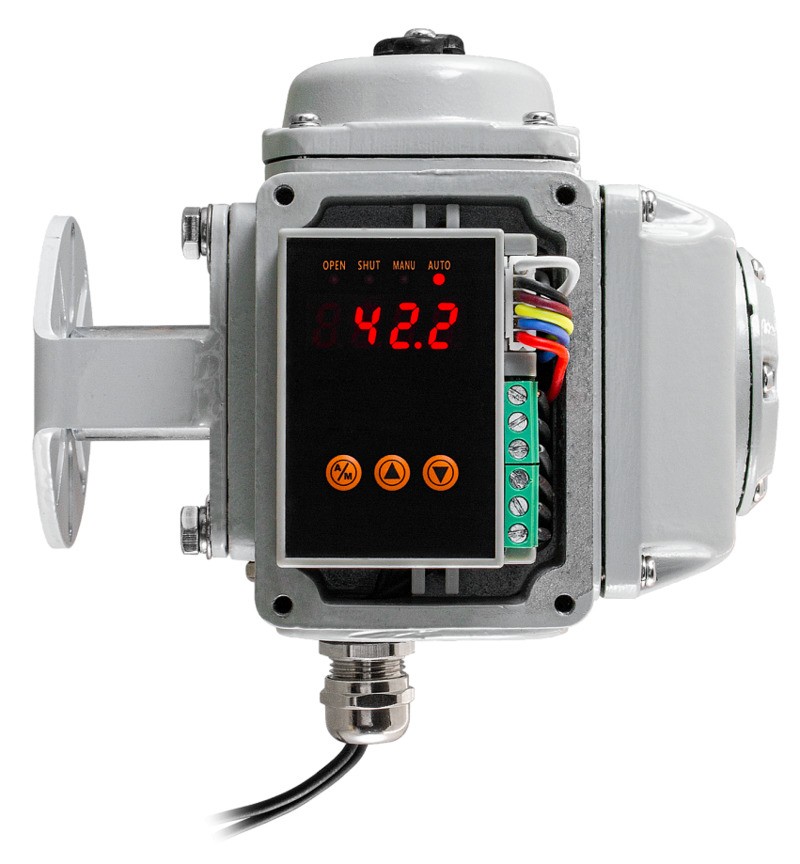

Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР7У
Новинка
Кран шаровой фланцевый КПР-3Ф с электроприводом ЭПР7У предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Аналоговый сигнал обратной связи 4...20 мА (для передачи информации о положении вала привода в систему управления)
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0...4 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Фланцевое F½"...F4" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР7У |
| Питание электропривода | ~220 В, =24 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3Ф-015 FSP | 15 | 20 | F½" | 9×9 | 1600 |
| КПР-3Ф-020 FSP | 20 | 38 | F¾" | 9×9 | 2300 |
| КПР-3Ф-025 FSP | 25 | 69 | F1" | 11×11 | 2900 |
| КПР-3Ф-032 FSP | 32 | 93 | F1¼" | 11×11 | 4400 |
| КПР-3Ф-040 FSP | 40 | 144 | F1½" | 14×14 | 5600 |
| КПР-3Ф-050 FSP | 50 | 229 | F2" | 14×14 | 8000 |
| КПР-3Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 11 100 |
| КПР-3Ф-080 FSP | 80 | 573 | F3" | 17×17 | 18 000 |
| КПР-3Ф-100 FSP | 100 | 936 | F4" | 17×17 | 22 000 |
Расшифровка обозначения на примере крана КПР-3Ф-025 XYZ:
КПР-3Ф – модель крана.
025 – диаметр условного прохода в мм.
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3Ф
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода ~220 В | Модель электропривода =24 В | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| O45334 | 15 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 45230 руб. |
| O45335 | 20 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 46951 руб. |
| O45336 | 25 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 51012 руб. |
| O45337 | 32 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 59352 руб. |
| O45338 | 40 | =24 В | Нет | ЭПР7У-005 | 120 дней | 62390 руб. |
| O45339 | 50 | =24 В | Нет | ЭПР7У-005 | Со склада (комплектация 1..72 часа) | 68757 руб. |
| O45340 | 25 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 56499 руб. |
| O45341 | 32 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 64839 руб. |
| O45342 | 40 | =24 В | Нет | ЭПР7У-010 | 120 дней | 67877 руб. |
| O45343 | 50 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 74244 руб. |
| O45344 | 65 | =24 В | Нет | ЭПР7У-010 | Со склада (комплектация 1..72 часа) | 90294 руб. |
| O45345 | 80 | =24 В | Нет | ЭПР7У-010 | 120 дней | 104863 руб. |
| O45346 | 40 | =24 В | Нет | ЭПР7У-025 | 120 дней | 84967 руб. |
| O45347 | 50 | =24 В | Нет | ЭПР7У-025 | 120 дней | 91334 руб. |
| O45348 | 65 | =24 В | Нет | ЭПР7У-025 | 120 дней | 107384 руб. |
| O45349 | 80 | =24 В | Нет | ЭПР7У-025 | 120 дней | 121953 руб. |
| O45350 | 100 | =24 В | Нет | ЭПР7У-025 | 120 дней | 148495 руб. |
| O45351 | 15 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 45230 руб. |
| O45352 | 20 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 46951 руб. |
| O45353 | 25 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 51012 руб. |
| O45354 | 32 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 59352 руб. |
| O45355 | 40 | ~220 В | ЭПР7У-005 | Нет | 120 дней | 62390 руб. |
| O45356 | 50 | ~220 В | ЭПР7У-005 | Нет | Со склада (комплектация 1..72 часа) | 68757 руб. |
| O45357 | 25 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 56499 руб. |
| O45358 | 32 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 64839 руб. |
| O45359 | 40 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 67877 руб. |
| O45360 | 50 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 74244 руб. |
| O45361 | 65 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 90294 руб. |
| O45362 | 80 | ~220 В | ЭПР7У-010 | Нет | 120 дней | 104863 руб. |
| O45363 | 40 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 78763 руб. |
| O45364 | 50 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 85130 руб. |
| O45365 | 65 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 101180 руб. |
| O45366 | 80 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 115749 руб. |
| O45367 | 100 | ~220 В | ЭПР7У-025 | Нет | 120 дней | 142291 руб. |
| Габаритные размеры |
 |
| Модель КПР-3Ф | Размеры, мм | |||||||||||||||
| DN | F | B | b | C | D1 | D2 | D3 | E×E | f | H | L | M×M | N | K | n-∅ d | |
| -015 | 15 | F½" | 40 | 11 | 11,5 | 42 | 65 | 93 | 43×43 | 1,5 | 98 | 129 | 9×9 | 36 (F03) | 42 (F04) | 4-14 |
| -020 | 20 | F¾" | 44 | 18 | 12 | 58 | 75 | 103 | 43×43 | 2 | 108 | 150 | 9×9 | 36 (F03) | 42 (F04) | 4-14 |
| -025 | 25 | F1" | 52 | 18 | 13 | 67 | 85 | 115 | 49×49 | 2 | 123 | 156 | 11×11 | 42 (F04) | 50 (F05) | 4-14 |
| -032 | 32 | F1¼" | 65 | 15,5 | 12 | 74 | 100 | 132 | 49×49 | 2,5 | 145 | 176 | 11×11 | 42 (F04) | 50 (F05) | 4-18 |
| -040 | 40 | F1½" | 80 | 14 | 14 | 82 | 110 | 145 | 66×66 | 2 | 167 | 193 | 14×14 | 50 (F05) | 70 (F07) | 4-18 |
| -050 | 50 | F2" | 80 | 17 | 16 | 98 | 125 | 160 | 69×69 | 4 | 175 | 230 | 14×14 | 50 (F05) | 70 (F07) | 4-18 |
| -065 | 65 | F2½" | 97 | 20 | 17,5 | 117 | 145 | 182 | 94×94 | 3 | 205 | 293 | 17×17 | 70 (F07) | 102 (F10) | 8-18 |
| -080 | 80 | F3" | 115 | 20 | 20 | 132 | 160 | 195 | 95×95 | 2,5 | 230 | 313 | 17×17 | 70 (F07) | 102 (F10) | 8-18 |
| -100 | 100 | F4" | 120 | 23 | 21 | 156 | 190 | 234 | 93×93 | 2,5 | 275 | 347 | 17×17 | 70 (F07) | 102 (F10) | 8-22 |
Версия: 2024-02-19-ШАР
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.93 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0...4 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
фланцевое F½...F4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР7У
Управление:
—
аналоговым токовым сигналом 4..20 мА
Питание электропривода:
—
~220 В, =24 В
