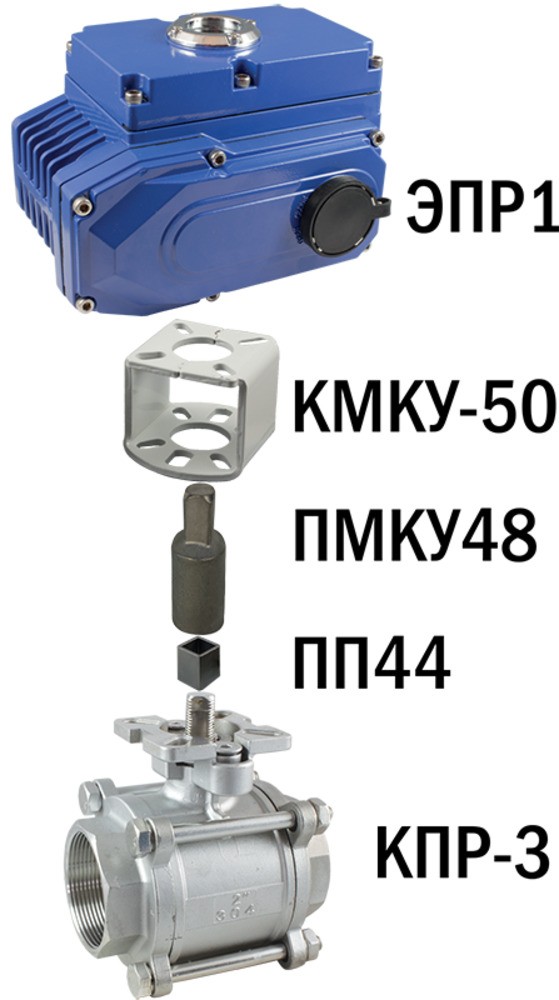

Кран шаровой КПР-3 с электроприводом ЭПР1
Новинка
Есть видеообзор
Кран шаровой КПР-3 с электроприводом ЭПР1 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°C |
| Рабочее давление | 0,0…6,9 МПа |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Резьбовое G½"...G4" |
| Стандарт присоединения крана к приводу | ISO5211 |
| Модель электропривода | ЭПР1 |
| Питание | ~220 В, =24 В или от трехфазной сети ~380 В |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-3-015 GSP | 15 | 20 | ½" | 9×9 | 580 |
| КПР-3-020 GSP | 20 | 38 | ¾" | 9×9 | 640 |
| КПР-3-025 GSP | 25 | 69 | 1" | 11×11 | 960 |
| КПР-3-032 GSP | 32 | 93 | 1¼" | 11×11 | 1700 |
| КПР-3-040 GSP | 40 | 144 | 1½" | 14×14 | 1950 |
| КПР-3-050 GSP | 50 | 229 | 2" | 14×14 | 2560 |
| КПР-3-065 GSP | 65 | 404 | 2½" | 17×17 | 5270 |
| КПР-3-080 GSP | 80 | 573 | 3" | 17×17 | 7680 |
| КПР-3-100 GSP | 100 | 936 | 4" | 17×17 | 13 110 |
Расшифровка обозначения на примере крана КПР-3-015 XYZ:
КПР-3 – модель крана.
015 – Ду, мм (диаметр условного отверстия).
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-3
Все модификации
| Артикул | Диаметр условного прохода, мм | Питание электропривода | Модель электропривода | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| G84691 | 15 | ~380 В | ЭПР1-003 | 120 дней | 20708 руб. |
| G84692 | 20 | ~380 В | ЭПР1-003 | 120 дней | 21199 руб. |
| G84693 | 25 | ~380 В | ЭПР1-003 | 120 дней | 22695 руб. |
| G84694 | 32 | ~380 В | ЭПР1-003 | 120 дней | 24941 руб. |
| G84695 | 15 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 20708 руб. |
| G84696 | 20 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 21199 руб. |
| G84697 | 25 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 22695 руб. |
| G84698 | 32 | ~220 B | ЭПР1-003 | Со склада (комплектация 1..72 часа) | 24941 руб. |
| G84699 | 15 | =24 В | ЭПР1-003 | 120 дней | 26028 руб. |
| G84700 | 20 | =24 В | ЭПР1-003 | 120 дней | 26519 руб. |
| G84701 | 25 | =24 В | ЭПР1-003 | 120 дней | 28015 руб. |
| G84702 | 32 | =24 В | ЭПР1-003 | 120 дней | 30261 руб. |
| G84703 | 15 | ~380 В | ЭПР1-008 | 120 дней | 28023 руб. |
| G84704 | 20 | ~380 В | ЭПР1-008 | 120 дней | 28514 руб. |
| G84705 | 25 | ~380 В | ЭПР1-008 | 120 дней | 30010 руб. |
| G84706 | 32 | ~380 В | ЭПР1-008 | 120 дней | 32256 руб. |
| G84707 | 40 | ~380 В | ЭПР1-008 | 120 дней | 34611 руб. |
| G84708 | 50 | ~380 В | ЭПР1-008 | 120 дней | 37750 руб. |
| G84709 | 15 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 28023 руб. |
| G84710 | 20 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 28514 руб. |
| G84711 | 25 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 30010 руб. |
| G84712 | 32 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 32256 руб. |
| G84713 | 40 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 34611 руб. |
| G84714 | 50 | ~220 B | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 37750 руб. |
| G84715 | 15 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 33343 руб. |
| G84716 | 20 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 33834 руб. |
| G84717 | 25 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 35330 руб. |
| G84718 | 32 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 37576 руб. |
| G84719 | 40 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 39931 руб. |
| G84720 | 50 | =24 В | ЭПР1-008 | Со склада (комплектация 1..72 часа) | 43070 руб. |
| G84721 | 40 | ~380 В | ЭПР1-015 | 120 дней | 38269 руб. |
| G84722 | 50 | ~380 В | ЭПР1-015 | 120 дней | 41408 руб. |
| G84723 | 65 | ~380 В | ЭПР1-015 | 120 дней | 52534 руб. |
| G84724 | 80 | ~380 В | ЭПР1-015 | 120 дней | 61621 руб. |
| G84725 | 40 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 38269 руб. |
| G84726 | 50 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 41408 руб. |
| G84727 | 65 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 52534 руб. |
| G84728 | 80 | ~220 B | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 61621 руб. |
| G84729 | 40 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 43589 руб. |
| G84730 | 50 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 46728 руб. |
| G84731 | 65 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 57854 руб. |
| G84732 | 80 | =24 В | ЭПР1-015 | Со склада (комплектация 1..72 часа) | 66941 руб. |
| G84733 | 65 | ~380 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 76806 руб. |
| G84734 | 80 | ~380 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 85893 руб. |
| G84735 | 100 | ~380 В | ЭПР1-060 | 120 дней | 106938 руб. |
| G84736 | 65 | ~220 B | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 76806 руб. |
| G84737 | 80 | ~220 B | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 85893 руб. |
| G84738 | 100 | ~220 B | ЭПР1-060 | 120 дней | 106938 руб. |
| G84739 | 65 | =24 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 82126 руб. |
| G84740 | 80 | =24 В | ЭПР1-060 | Со склада (комплектация 1..72 часа) | 91213 руб. |
| G84741 | 100 | =24 В | ЭПР1-060 | 120 дней | 112258 руб. |
| G84742 | 100 | ~380 В | ЭПР1-100 | 120 дней | 112258 руб. |
| G84743 | 100 | ~220 B | ЭПР1-100 | 120 дней | 112258 руб. |
| G84744 | 100 | =24 В | ЭПР1-100 | 120 дней | 117578 руб. |

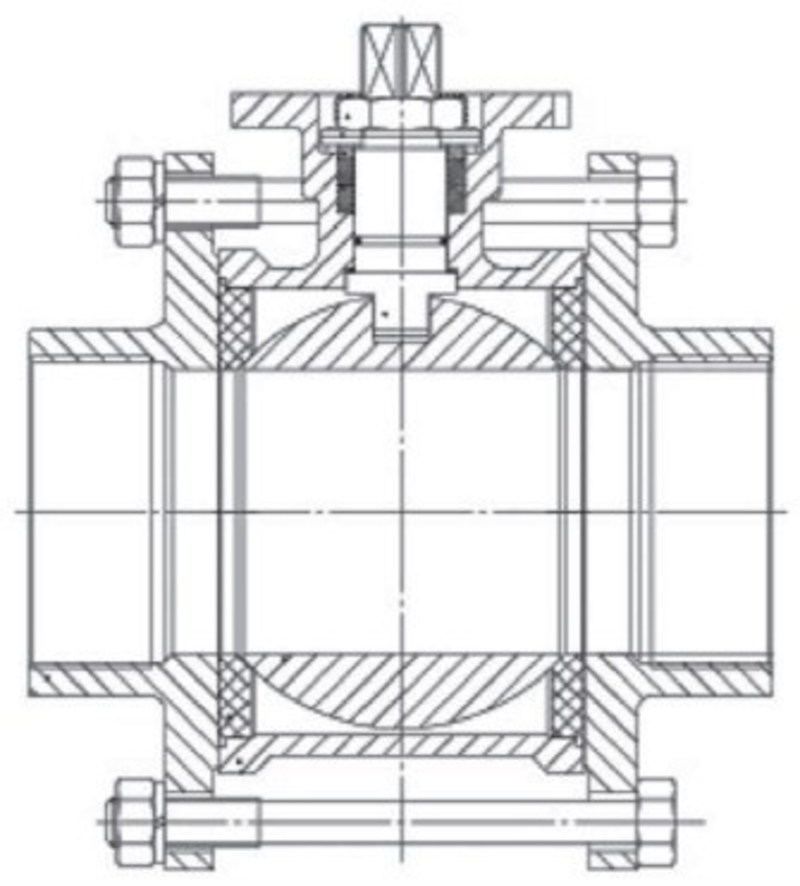

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| G | DN | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-3-015 | ½" | 15 | 74 | 49 | 44×44 | 39 | 10 | 75 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-3-020 | ¾" | 20 | 83 | 56 | 44×44 | 43 | 14 | 75 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-3-025 | 1" | 25 | 96 | 69 | 50×50 | 52 | 14 | 81 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-032 | 1¼" | 32 | 114 | 72 | 50×50 | 67 | 12 | 98 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-3-040 | 1½" | 40 | 130 | 82,5 | 68×68 | 72 | 18 | 111 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-3-050 | 2" | 50 | 141 | 91 | 69×69 | 77 | 17 | 126 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-3-065 | 2½" | 65 | 175 | 117 | 95×95 | 95 | 23 | 184 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-3-080 | 3" | 80 | 204 | 144 | 96×96 | 110 | 30 | 203 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-3-100 | 4" | 100 | 245 | 222 | 95×95 | 125 | 25 | 240 | 17×17 | 70 (F07) | 102 (F10) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.02.2024 | 0.93 Мб |  |
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус Температура рабочей среды: −20...+150°С
Рабочее давление:
—
0,0…6,9 МПа
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель электропривода:
—
ЭПР1
Питание электропривода:
—
~220 В, =24 В или от трехфазной сети ~380 В
