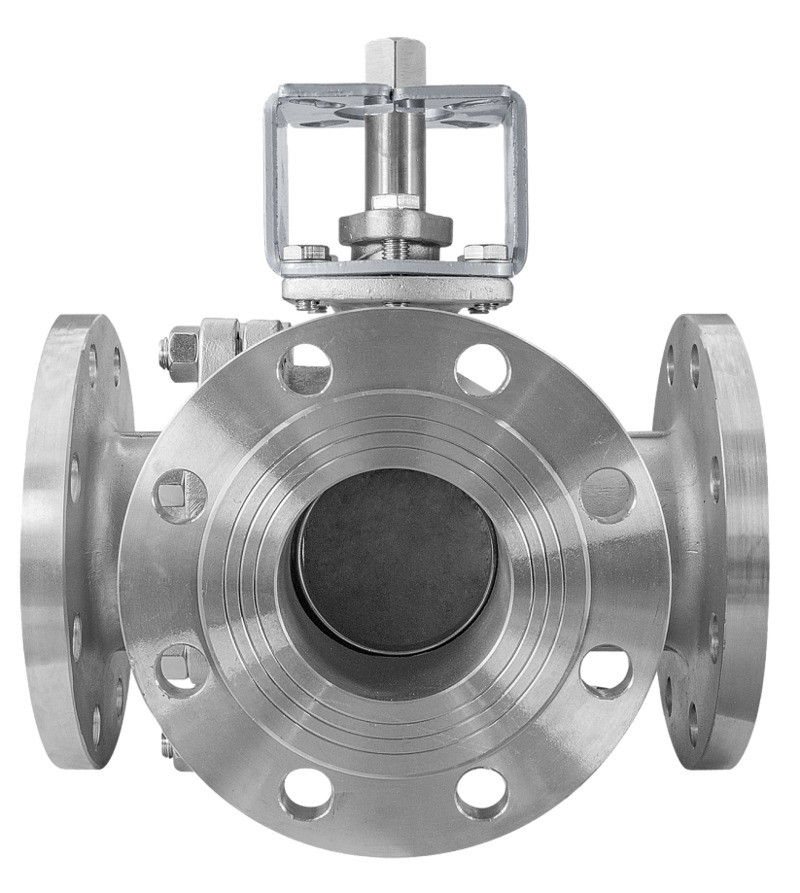

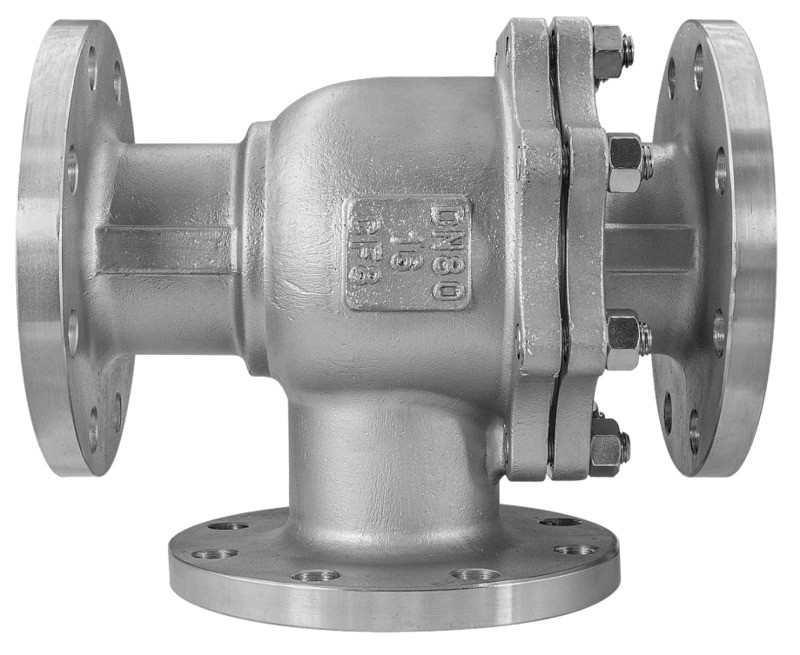

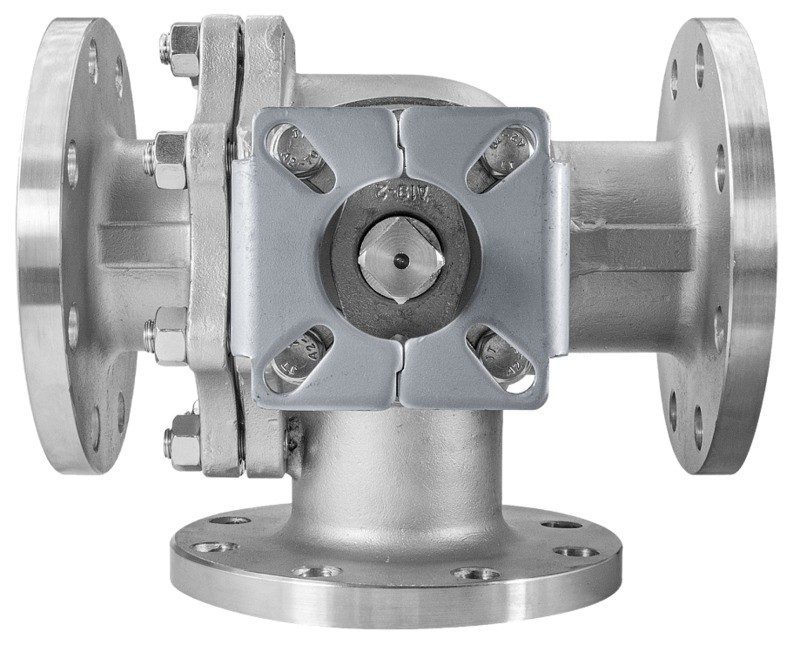

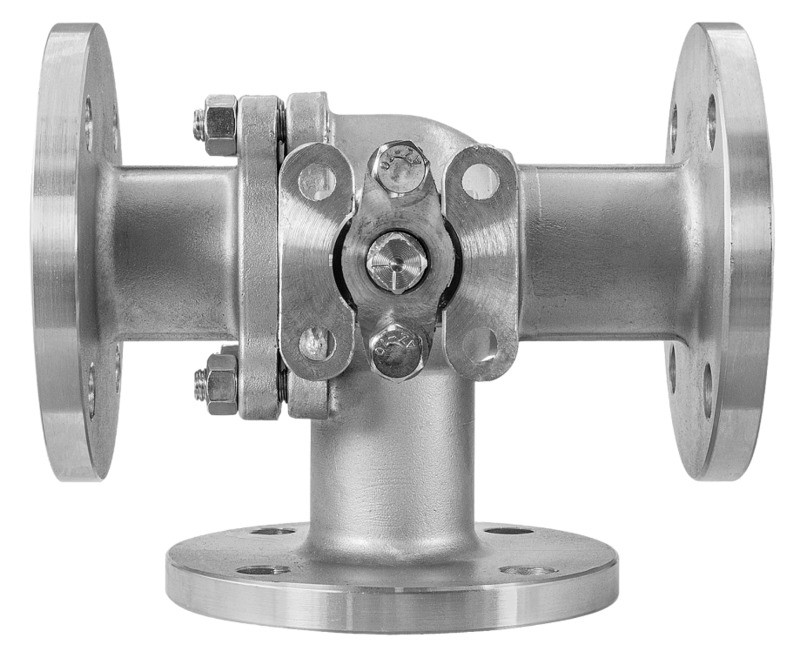

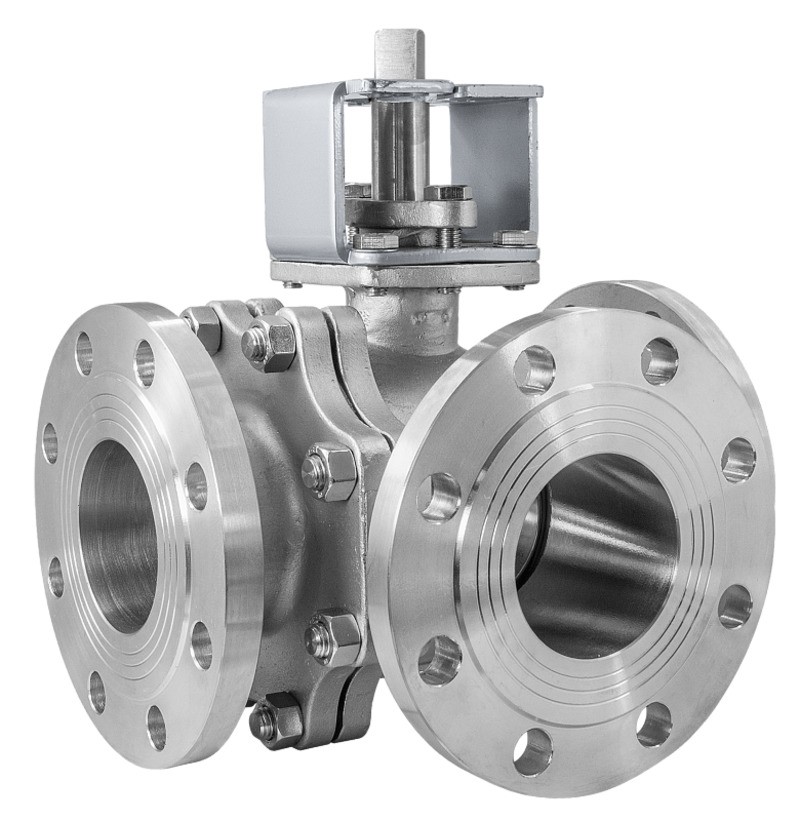

Кран шаровой трехходовой КПР-Т3Ф
Кран шаровой трехходовой фланцевый КПР-Т3Ф предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Угол полного поворота: 90°
- Долгий срок службы
- Поставляется в сборе с монтажным крепежом КМКУ (кроме модели -050) и переходником ПМКУ (кроме моделей -050, -080)
Технические характеристики
| Параметр | Значение |
| Тип крана | L (переключающий) |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 50...100 мм |
| Присоединение крана | Резьбовое F2"...F4" |
| Стандарт присоединения крана к приводу | ISO5211 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер крана, мм | Вес, г |
| КПР-Т3Ф-050 FSP | 50 | 229 | F2" | 14×14 | 13 740 |
| КПР-Т3Ф-065 FSP | 65 | 404 | F2½" | 17×17 | 18 380 |
| КПР-Т3Ф-080 FSP | 80 | 573 | F3" | 19×19 | 24 050 |
| КПР-Т3Ф-100 FSP | 100 | 936 | F4" | 22×22 | 32 370 |
Расшифровка обозначения на примере крана КПР-Т3Ф-050 XYZ:
КПР-Т3Ф – модель крана.
050 – Ду, мм (диаметр условного отверстия).
X – присоединение: F – фланцевое.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| N20543 | 50 | Со склада | 52535 руб. |
| N20544 | 65 | Под заказ к 2024.06.20 | 73150 руб. |
| N20545 | 80 | Под заказ к 2024.06.20 | 98752 руб. |
| N20546 | 100 | Со склада | 111562 руб. |
Таблица выбора привода для крана КПР-Т3Ф
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода | ||
| Пневмоприводы | Электропривод | ||||
| ППР1 | ППР2 | ЭПР1 | |||
| КПР-Т3Ф-050 | 14×14 | 60 | -063, -075, -83*, -092* | -008, -015*, -060* | |
| КПР-Т3Ф-065 | 17×17 | 90 | -092, -105*, -125* | -015 | |
| КПР-Т3Ф-080 | 19×19 | 110 | -105*, -125*, -140*, -160* | -060*, -100* | |
| КПР-Т3Ф-100 | 22×22 | 160 | −125, −140* | −105, −125, −140* | −060, −100* |
* Приводы, отмеченные "*", имеют больший посадочный размер. В случае необходимости их установки на кран (высокое давление среды, срочная замена и т.д.) следует использовать переходник типа «звезда-квадрат» ПП84.
В штатном режиме рекомендуется выбирать приводы без *.
1 – для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14
| Габаритные размеры |
 |
| Модель | DN | Размеры, мм | ||||||||||||||
| C | D | G | K | h | H | L | L1 | 4-M | n-∅d | t | S1 | T1 | S×S | |||
| КПР-Т3Ф-050 | 50 | 125 | 158 | 102 | 17,5 | 120 | 200 | 240 | 120 | M8 | 4-18 | 17 | 50 (F05) | – | 14×14 | |
| КПР-Т3Ф-065 | 65 | 144 | 178 | 119 | 22 | 185 | 275 | 262 | 131 | M10 | 4-18 | 18 | 70 (F07) | 102 (F10) | 17×17 | |
| КПР-Т3Ф-080 | 80 | 160 | 191 | 135 | 26 | 212 | 305 | 285 | 142,5 | M10 | 8-18 | 20 | 70 (F07) | 102 (F10) | 19×19 | |
| КПР-Т3Ф-100 | 100 | 178 | 213 | 144 | 22 | 230 | 340 | 320 | 160 | M10 | 8-18 | 22 | 102 (F10) | 125 (F12) | 22×22 | |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.10.2023 | 1.17 Мб |  |
