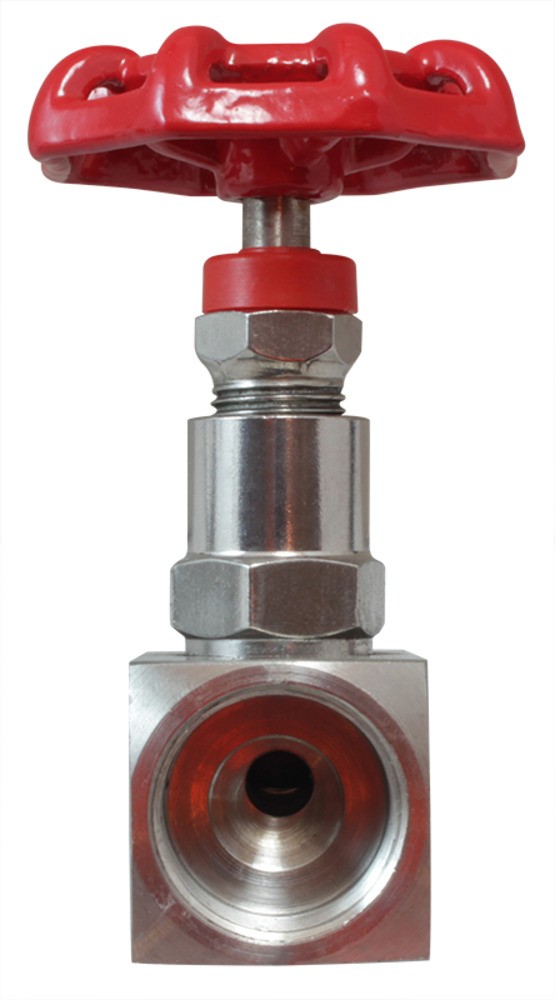

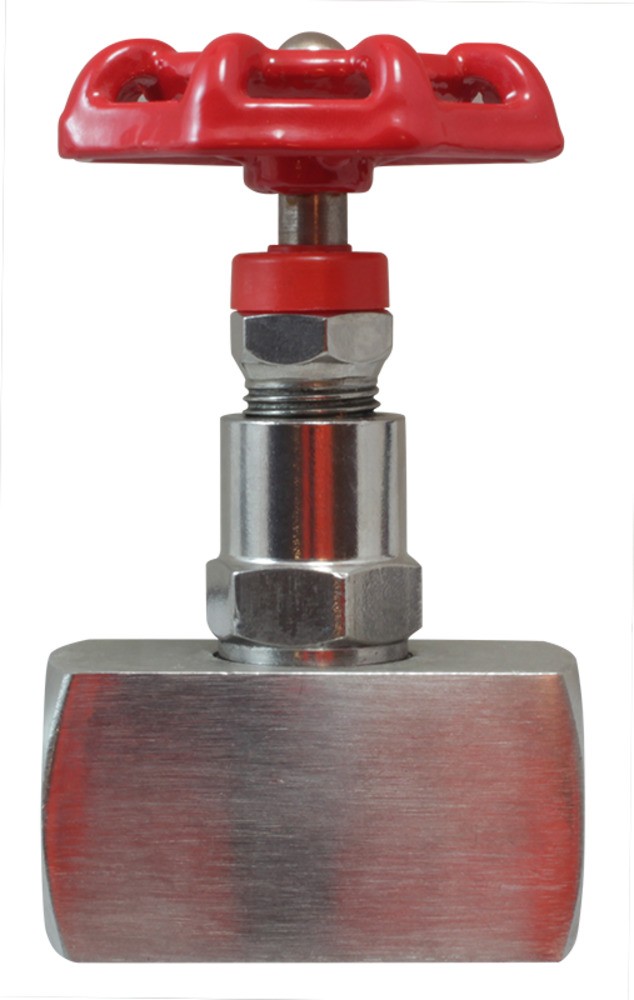

Игольчатый кран на высокое давление 41 МПа КИР-14В
Кран игольчатый КИР-14В – это стальной кран высокого давления с игольчатым затвором, выдерживающий скачки давлений сред различной агрессивности при высоких температурах
Особенности
- Ручное управление краном
- Плавное регулирование потока рабочей среды
- Материал уплотнения в штоке: PTFE
- Высокая герметичность
- Надежность и простота конструкции
- Удобство в эксплуатации и обслуживании
- Долгий срок службы
Область применения
Кран игольчатый используется для оснащения трубных магистралей с жидкими и газообразными рабочими средами высокого уровня агрессивности и давления (химическая, пищевая, нефтеперерабатывающая и прочие виды промышленности). Широко применяется для присоединения аналитического и технологического оборудования (КИП). Является элементом современных систем кондиционирования и прочих инженерных коммуникаций. За счет простой конструкции запорного элемента и уплотнения металла по металлу игольчатый кран обеспечивает высокую герметичность даже при повышенных давлении и температуре.
Для защиты крана от попадания инородных частиц необходима установка фильтра механической очистки перед входным отверстием.
Для герметизации резьбовых металлических соединений рекомендуется использование анаэробных герметиков.
Следует учитывать
- подача рабочей среды возможна только в одном осевом направлении
- большое гидравлическое сопротивление
- невозможность применения для вязких или сильно загрязненных сред
Принцип действия
Игольчатый кран КИР-14В представляет собой конструкцию запорной арматуры, затвор которой выполнен в форме узкого конусного цилиндра. При вращении рукоятки крана шток плавно перемещается по седлу вниз, перекрывая поток. При вращении рукоятки крана в обратную сторону шток поднимается вверх, открывая проход для рабочей среды трубопровода. Благодаря конической форме затвора возможна плавная регулировка потока рабочей среды в трубопроводе.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, масла, азотная кислота, уксусная кислота |
| Материал корпуса крана/игольчатого затвора | Нержавеющая сталь |
| Материал уплотнения в штоке | PTFE |
| Температура рабочей среды | −20...+180°С |
| Максимальное рабочее давление | 41 МПа |
| Диаметр условного прохода | 15...25 мм |
| Присоединение крана | Резьбовое ½"...1"; М20×1,5 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, г |
| КИР-14В-15-1/2-GSM | 15 | 2,2 | ½" | 930 |
| КИР-14В-15-20×1,5-MSM | 15 | 2,2 | М20×1,5 | 930 |
| КИР-14В-20-3/4-GSM | 20 | 4,1 | ¾" | 1060 |
| КИР-14В-25-1-GSM | 25 | 6,2 | 1" | 2420 |
Расшифровка обозначения на примере крана КИР-14В-15-1/2-XYZ:
КИР-14В – модель крана.
15 – диаметр условного прохода в мм.
1/2 – размер резьбы в дюймах.
X – присоединение: G – трубная резьба, M – метрическая резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: M – металл по металлу.
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Присоединение крана | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| K19737 | КИР-14В-15-1/2-GSM | 15 | 1/2" | Со склада | 2340 руб. |
| K19738 | КИР-14В-20-3/4-GSM | 20 | 3/4" | Со склада | 3068 руб. |
| K19739 | КИР-14В-25-1-GSM | 25 | 1" | Со склада | 5006 руб. |
| K19740 | КИР-14В-15-20x1,5-MSM | 15 | М20х1,5 | Со склада | 2340 руб. |
| Габаритные размеры |
 |
| Размеры, мм | ||||
| КИР-14В, Ду, мм | ||||
| -15 | -15 | -20 | -25 | |
| D | ½" | М20×1,5 | ¾" | 1" |
| A | 96 | 102 | 124 | |
| B | 60 | 60 | 77 | |
| C | 26 | 32 | 40 | |
| E | 55 | 60 | 65 | |
| F | 26 | 32 | 40 | |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 25.01.2024 | 0.61 Мб |  |
