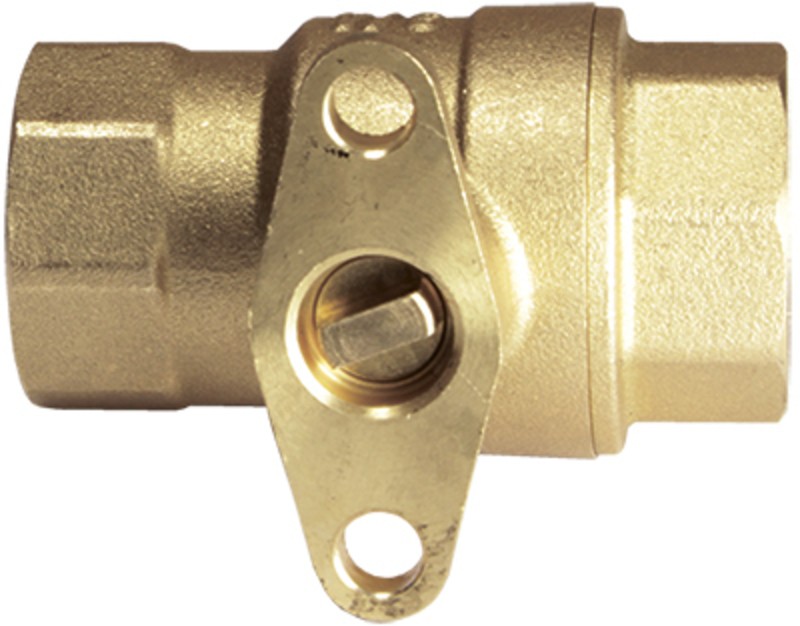

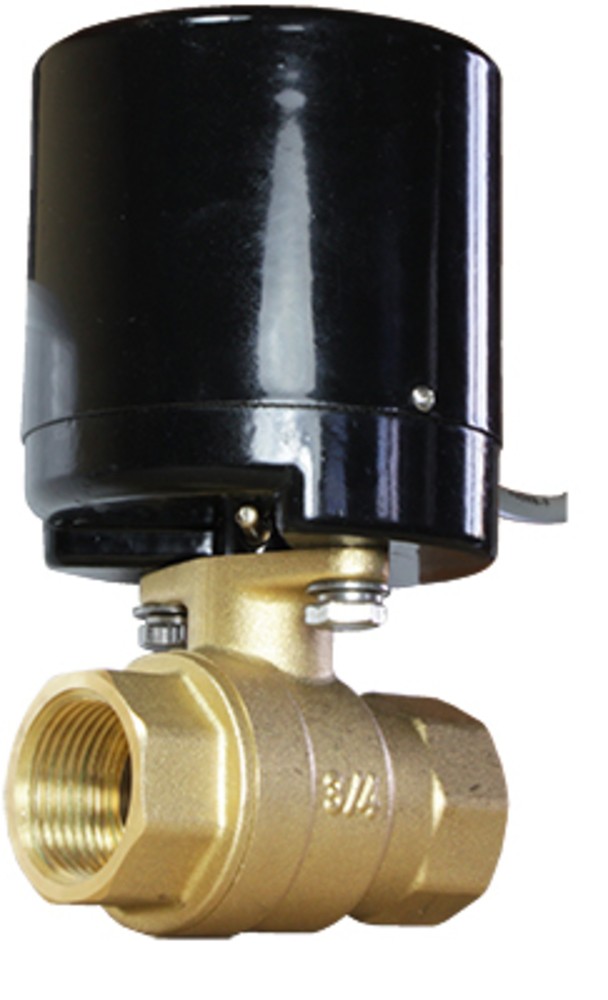

Кран шаровой полнопроходной с электроприводом AR200-2
Распродажа
Есть видеообзор
Кран шаровой полнопроходной с электроприводом AR200-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Работа при высоком давлении до 4 МПа
- Модель электропривода – AR200
- Привод AR200 крепится к крану с помощью двух винтов М6
- Привод AR200 обладает широким выбором возможных вариантов типов питающего напряжения (~220 В, ~110 В, ~24 В, =24 В) и времени открытия/закрытия крана (12 с, 15...18 с, 24 с)
- Привод оснащен указателем положения крана: O – open (кран открыт), S – shut/close (кран закрыт)
- Простота монтажа и удобство обслуживания
- 3- или 5-проводная схема подключения
- Компактный размер
- Долгий срок службы
Технические характеристики
| Параметр | Значение | |
| Рабочая среда | Вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты | |
| Материал | Корпуса | Латунь |
| Уплотнения | PTFE + EPDM | |
| Температура рабочей среды | −10…+125°С | |
| Рабочее давление | 0...4 МПа | |
| Диаметр условного прохода | 15...25 мм | |
| Присоединение | Резьбовое G½"...G1" | |
| Модель электропривода | AR200 | |
| Питание | ~220 В, =24 В, =12 В | |
| Мощность | 6 ВА | |
| Время открытия/закрытия | 12 с или 24 с для ~220 В; 12 с для ~110 В; 12 с для ~24 В; 15...18 с для =24 В | |
| Угол поворота | 90° (вращение в обоих направлениях) | |
| Крутящий момент | 5 Н∙м для ~220 В, ~110 В, ~24 В; 15 Н∙м для =24 В | |
| Степень защиты | IP65 | |
| Питание, ток, мощность | ~220 В,40 мА, 8 ВА; ~110 В, 80 мА, 8 ВА; ~24 В, 400 мА, 7 ВА; =24 В, 50 мА, 1,2 Вт | |
| Схема подключения | 3- или 5-проводная | |
| Длина кабеля | 840 мм | |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Pmin , МПа | Pmax , МПа | Вес, кг | Модель электропривода | Вес привода, г |
| AR200-2-15 | 15 | 20 | G½" | 0,0 | 4 | 0,206 | AR200 | 572 |
| AR200-2-20 | 20 | 38 | G¾" | 0,340 | ||||
| AR200-2-25 | 25 | 69 | G1" | 0,495 |
Все модификации
| Артикул | Диаметр условного прохода, мм | Привод | Срок поставки | Стоимость |
|---|---|---|---|---|
| N19759 | 15 | 12сек., ~220В | Со склада | 5564 руб. |
| N19760 | 20 | 12сек., ~220В | Со склада | 5740 руб. |
| N19761 | 25 | 12сек., ~220В | Со склада | 6338 руб. |
| N19762 | 15 | 24сек., ~220В | Под заказ к 2024.09.01 | 5564 руб. |
| N19763 | 20 | 24сек., ~220В | Под заказ к 2024.09.01 | 5740 руб. |
| N19764 | 25 | 24сек., ~220В | Под заказ к 2024.09.01 | 6338 руб. |
| N19765 | 15 | 12сек., ~110В | Со склада (комплектация 1..72 часа) | 5564 руб. |
| N19766 | 20 | 12сек., ~110В | Со склада (комплектация 1..72 часа) | 5740 руб. |
| N19767 | 25 | 12сек., ~110В | Со склада (комплектация 1..72 часа) | 6338 руб. |
| N19768 | 15 | 12сек., ~24В | Со склада | 5564 руб. |
| N19769 | 20 | 12сек., ~24В | Со склада (комплектация 1..72 часа) | 5740 руб. |
| N19770 | 25 | 12сек., ~24В | Со склада | 6338 руб. |
| N19771 | 15 | 18сек., =24В | Со склада | 5564 руб. |
| N19772 | 20 | 18сек., =24В | Со склада (комплектация 1..72 часа) | 5740 руб. |
| N19773 | 25 | 18сек., =24В | Со склада | 6338 руб. |

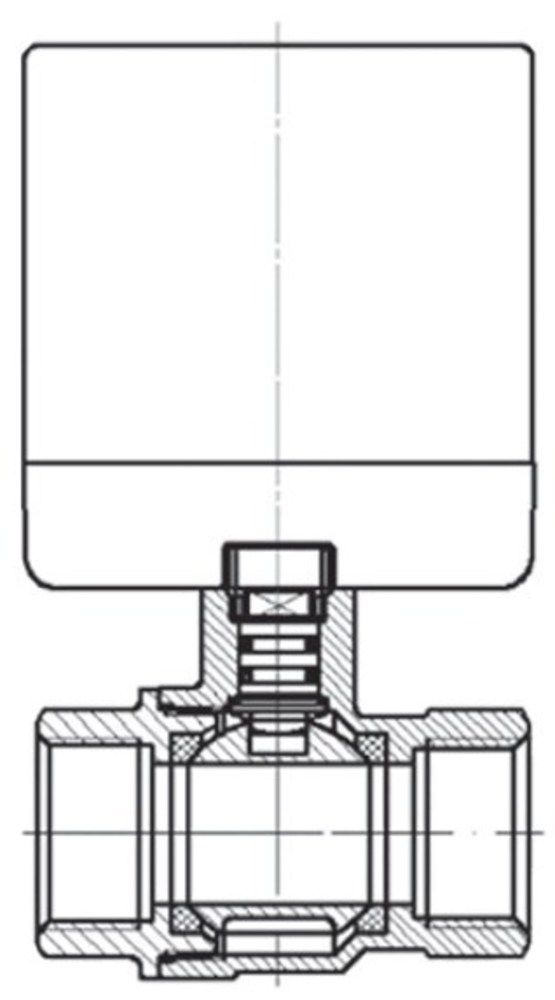

| Габаритные размеры |
 |
| Размер, мм | AR200-2-15 | AR200-2-20 | AR200-2-25 |
| DN | 15 | 20 | 25 |
| A | 58 | 67 | 78 |
| B | 29 | 34 | 37 |
| H | 116 | 129 | 132 |
| G | ½" | ¾" | 1" |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 11.10.2022 | 0.78 Мб |  |
Тип:
—
шаровой полнопроходной
Рабочая среда:
—
вода, горячая вода, воздух, инертные газы, масла, бензин, слабые кислоты, спирт, светлые нефтепродукты
Температура рабочей среды:
—
−10…+125°С
Рабочее давление:
—
0...4 МПа
Диаметр условного прохода:
—
15...25 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
PTFE + EPDM
Присоединение:
—
резьбовое G½...G1
Питание электропривода:
—
~220 В, ~110 В, ~24 В, =24 В
