Кран шаровой запорно-регулирующий неполнопроходной с электроприводом и резервным ручным управлением AR800-2
Кран шаровой неполнопроходной с электроприводом и резервным ручным управлением AR800-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Защита трубопровода от гидравлических ударов благодаря специальной конструкции крана
- Автоматическое отключение при достижении конечного положения
- Удобство в эксплуатации и обслуживании
- 3-проводная схема подключения

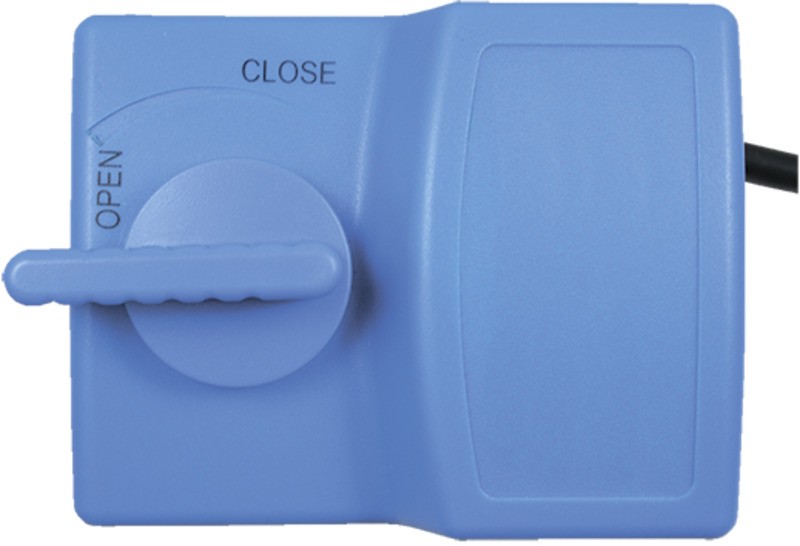

- При отсутствии электропитания управление шаровым краном может осуществляться с помощью ручного переключателя, который нужно утопить и повернуть по стрелке OPEN/CLOSE
- Ручной переключатель – указатель положения крана
Технические характеристики
| Параметр | Значение | |
| Тип | Шаровой неполнопроходной | |
| Рабочая среда | Вода, горячая вода, воздух | |
| Материал | Корпуса | Латунь |
| Уплотнения | NBR | |
| Температура рабочей среды | +2…+90°С | |
| Рабочее давление | 0...1,6 МПа | |
| Диаметр условного прохода | 25 мм | |
| Присоединение | Резьбовое G1" | |
| Угол полного поворота | 90° (вращение в обоих направлениях) | |
| Схема подключения | 3-проводная | |
| Модель электропривода | AR800 | |
| Время открытия/закрытия | 35 с | |
| Крутящий момент | 4,5 Н∙м | |
| Степень защиты | IP52 | |
| Питание, ток, мощность | ~220 В, 58 мА, 12 ВA или ~24 В, 58 мА, 2 ВA | |
| Степень пылевлагозащиты привода | IP43 | |
| Длина кабеля | 370 мм | |
Модификации
| Модель | Ду, мм | Дэф, мм | Kv, м³/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г |
| AR800-2-25/19 GBN | 25 | 19 | 60 | 1" | 0,0 | 1,6 | 600 |
Расшифровка обозначения на примере крана AR800-2-25/19 XYZ:
AR800 – модель крана.
2 – двухходовой кран.
25 – условный диаметр прохода в мм.
19 – эффективный диаметр в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: B – латунь.
Z – материал уплотнения: N – NBR.
Все модификации
| Артикул | Питание привода | Срок поставки | Стоимость |
|---|---|---|---|
| M88485 | ~220 В | Со склада | 4821 руб. |
| M88486 | ~24 В | Со склада | 4821 руб. |
| Габаритные размеры |
 |
| Размер, мм | AR800-2-25/19 | ||
| D | 20 | ||
| F | 19 | ||
| G | 1" | ||
| H | 70 | ||
| L | 66 | ||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.04.2023 | 0.95 Мб |  |
Тип:
—
шаровой неполнопроходной
Рабочая среда:
—
вода, горячая вода, воздух
Температура рабочей среды:
—
+2...+90°С
Рабочее давление:
—
0...1,6 МПа
Диаметр условного прохода:
—
25 мм
Материал корпуса:
—
латунь
Материал уплотнения:
—
NBR
Присоединение:
—
резьбовое G1
Модель электропривода:
—
AR800
Питание электропривода:
—
~220 В, ~24 В
Управление:
—
c дублирующим ручным управлением
