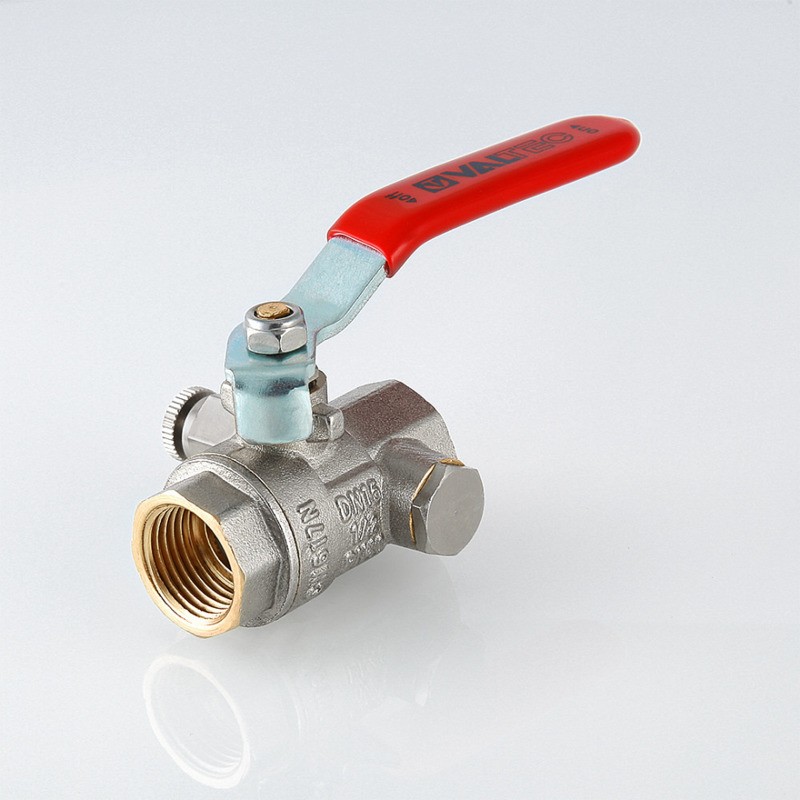

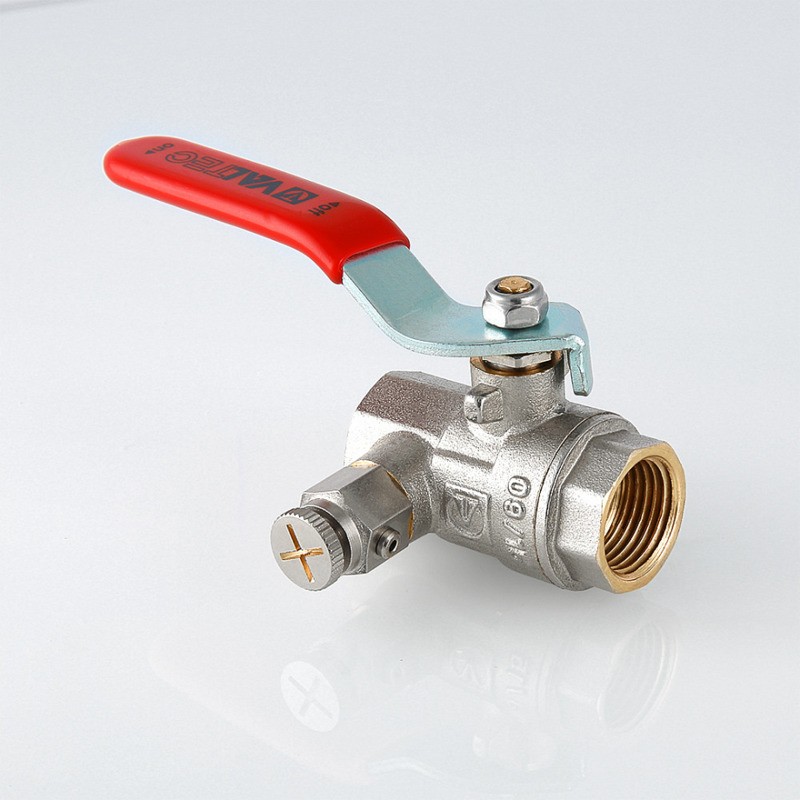

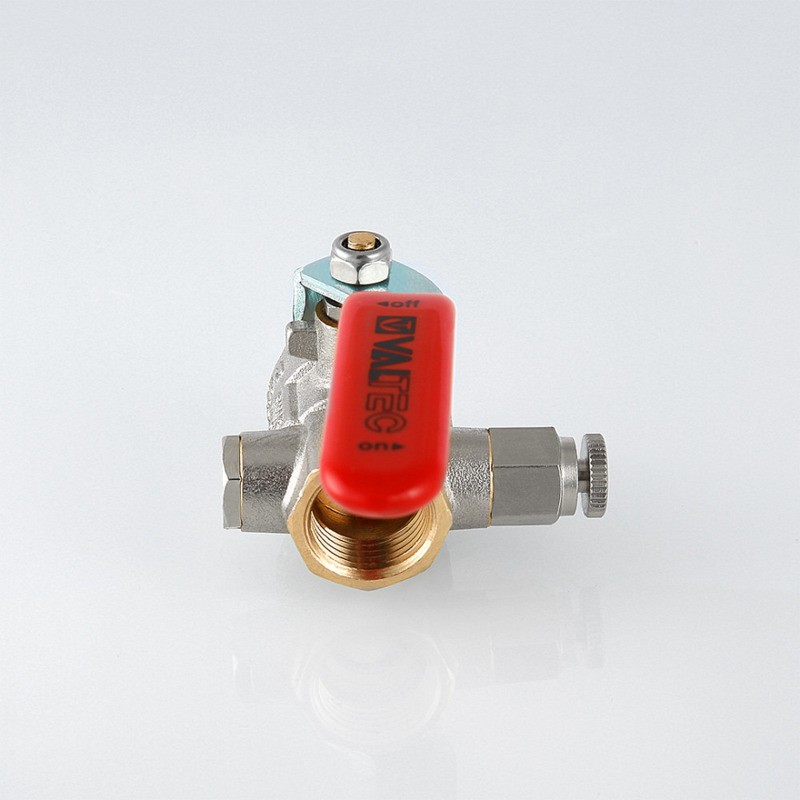

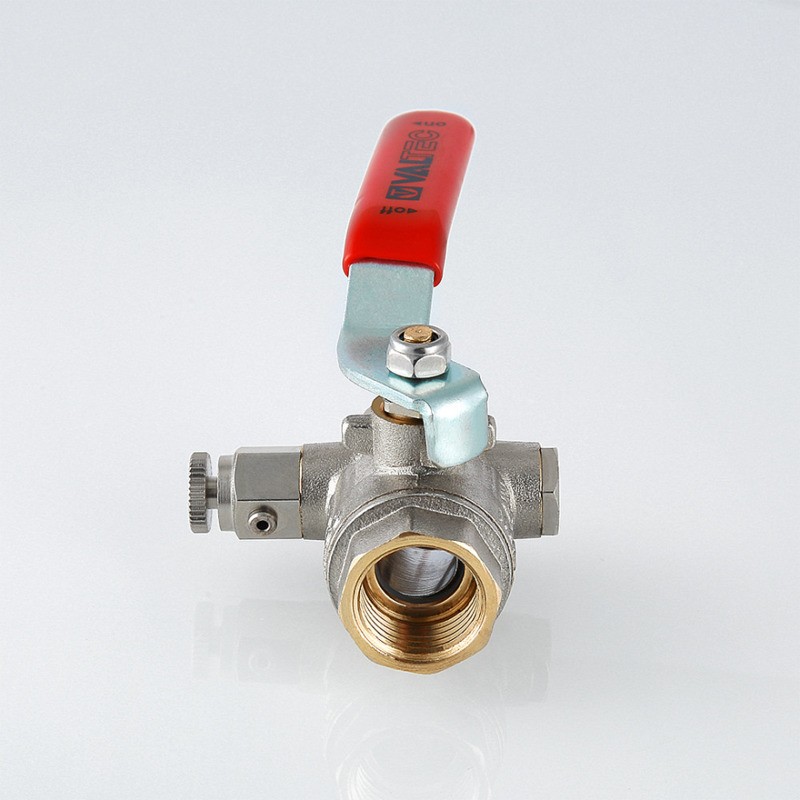

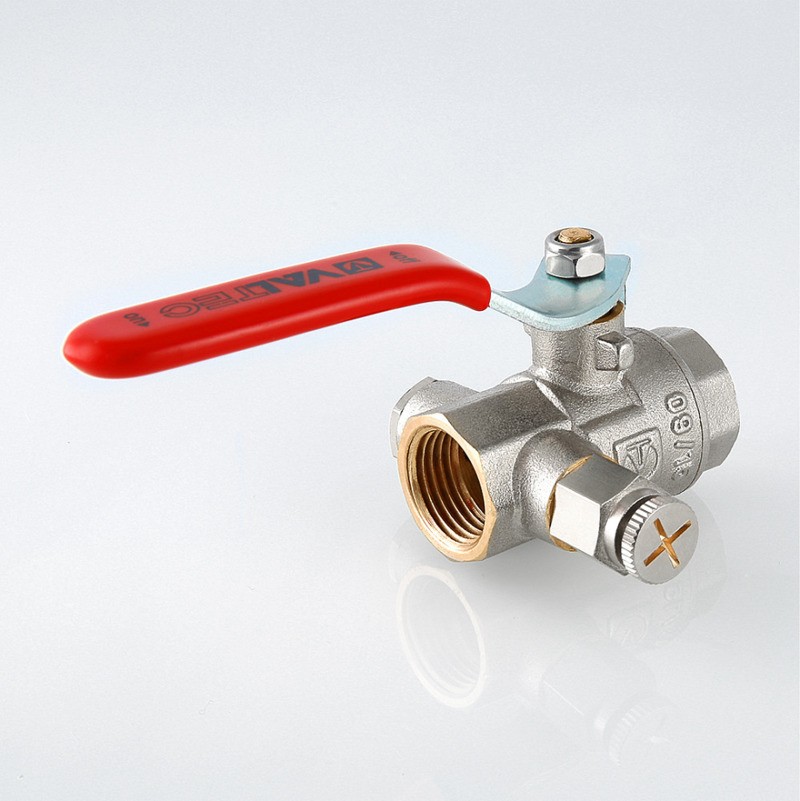

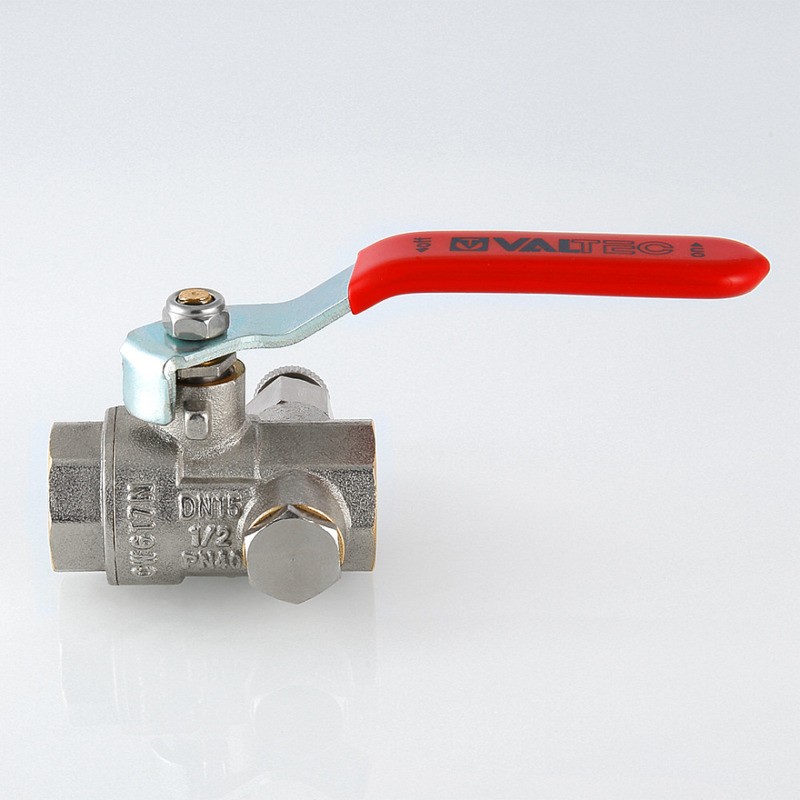

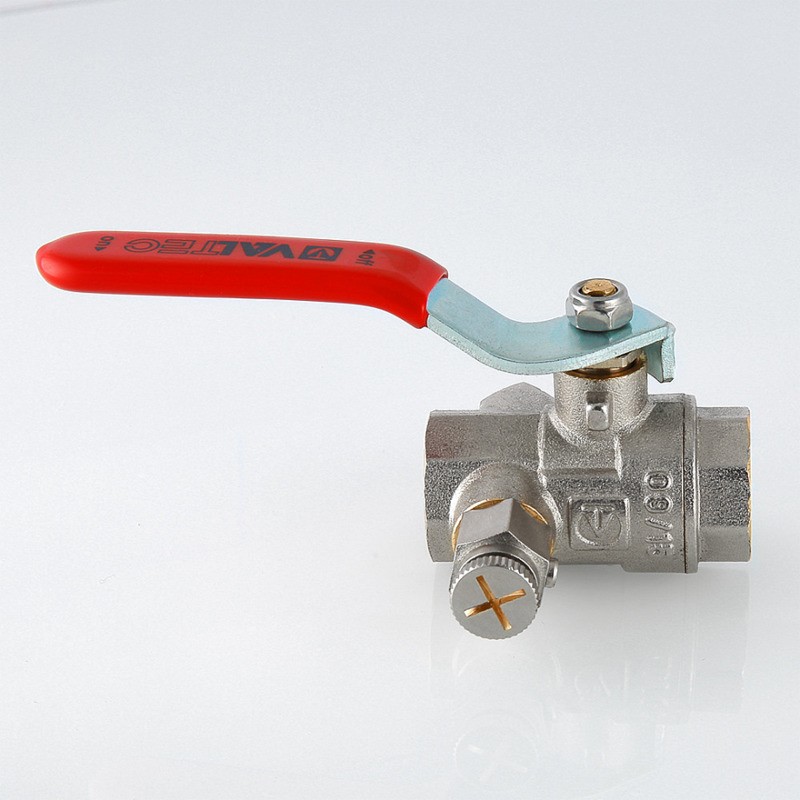

Кран шаровой муфтовый с дренажем и воздухоотводчиком VT.245.N
Кран шаровой муфтовый с дренажем и воздухоотводчиком VT.245.N предназначен для использования в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственно питьевого назначения, горячего водоснабжения, отопления , сжатого воздуха , а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана
Особенности
- Наличие встроенного ручного воздухоотводчика и дренажного патрубка позволяет использовать изделие на стояках вместо традиционной комбинации обычного шарового крана и тройника с пробкой
- Стальная рукоятка флажкового типа с ПХВ покрытием
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, а также иные жидкости и газы, не агрессивные к материалу крана |
| Материал: - корпуса - уплотнения | Никелированная латунь PTFE |
| Температура рабочей среды | ≤ +110°С |
| Максимальное рабочее давление | 4,0 МПа |
| Диаметр условного прохода | 15 мм, 20 мм, 25 мм |
| Присоединение крана | G½", G¾", G1" Резьба внутренняя |
| Средний полный ресурс | 55 000 циклов |
| Средняя наработка на отказ | 25 000 циклов |
| Класс герметичности затвора по ГОСТ 9544 – 2015 | «А» |
Все модификации
| Артикул | Модель | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|---|
| M18362 | VT.245.N.04 | 15 | 1...2 недели | 677 руб. |
| M18363 | VT.245.N.05 | 20 | 1...2 недели | 1016 руб. |
| M18364 | VT.245.N.06 | 25 | 1...2 недели | 1548 руб. |
| Габаритные размеры |
 |
| Модель | Dy, мм | A, мм | B, мм | C, мм | Кv, м³/ч | Вес, г |
| VT.245.N.04 | 15 (½") | 55 | 89,5 | 39 | 17,6 | 239 |
| VT.245.N.05 | 20 (¾") | 62 | 89,5 | 44,5 | 44,0 | 328 |
| VT.245.N.06 | 25 (1") | 67 | 105 | 50 | 70,0 | 493 |
| Пример применения |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 24.01.2023 | 0.68 Мб |  |
Рабочая среда:
—
вода, горячая вода, а также иные жидкости и газы, не агрессивные к материалу крана
Температура рабочей среды:
—
≤ +110°С
Максимальное рабочее давление:
—
4,0 МПа
Диаметр условного прохода:
—
15 мм, 20 мм, 25 мм
Материал корпуса:
—
никелированная латунь
Материал уплотнения:
—
PTFE
Присоединение крана:
—
G½, G¾, G1
Рукоятка:
—
стальная флажкового типа с ПХВ покрытием
