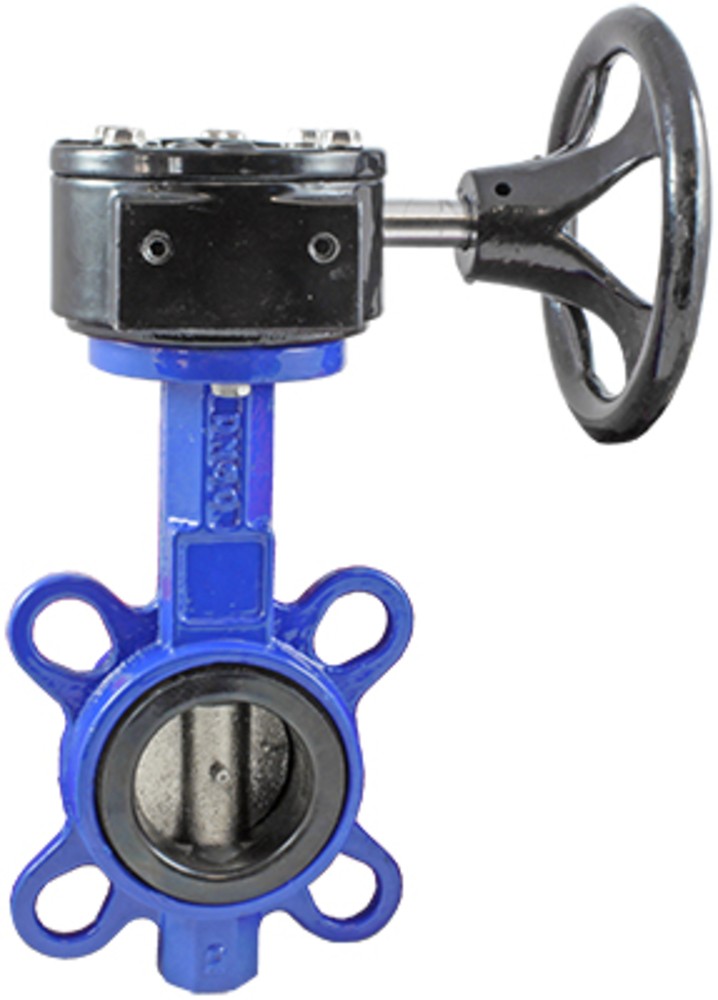

Дисковый поворотный затвор с ручным управлением КР-Б4
Дисковый поворотный затвор КР-Б4 предназначен для управления потоком рабочей среды в трубопроводе. Дисковые поворотные затворы широко применяются в системах
тепло- и водоснабжения, вентиляции и кондиционирования, а также в химической, фармацевтической, металлургической, нефтегазовой, пищевой и других отраслях промышленности.
Особенности
- Возможность использования для перекрытия потока рабочей среды большой вязкости
- Высокая герметичность, если в системе не присутствует избыточное давление
- Ручное управление затвором
- Простая и надежная конструкция
- Удобство монтажа
- Долгий срок службы
- Затвор может быть установлен между фланцами стандарта DIN
Следует учитывать
- Затвор не применяется для сред с крупнодисперсными и кристаллизующимися включениями
Принцип действия
Конструкция дискового поворотного затвора КР-Б4 включает в себя минимум сложных элементов: корпус с проходным отверстием, в котором установлено съемное уплотнительное седло с закрепленным в нем поворачивающимся плоским диском. Приведение диска в действие осуществляется с помощью рукоятки, расположенной вверху корпуса перпендикулярно проходному отверстию. Рукоятка оснащена специальными фиксирующими бороздками для того, чтобы частичное открытие или закрытие затвора было более удобно реализовано. В самом корпусе затвора не имеется никаких полостей, поэтому его засорение сведено к минимуму. В силу такой конструкции при повороте диск всегда остается в центре потока рабочей среды, проходящей сквозь затвор, поэтому создается определенный коэффициент гидравлического сопротивления.
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, горячая вода, воздух, масла, жидкости, не агрессивные к материалам затвора, спирт, а также слабые кислоты и щелочи с концентрацией < 40% |
| Материал | Корпуса затвора: чугун Диска: чугун с хромированным покрытием Уплотнения: EPDM |
| Температура рабочей среды | −30...+120°С |
| Рабочее давление | 0,0...1,6 МПа |
| Диаметр условного прохода | 150...300 мм |
| Присоединение крана | Межфланцевое W6"...W12" |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Вес, г |
| КР-Б4-150 WHE | 150 | 1690 | W6" | 5800 |
| КР-Б4-200 WHE | 200 | 2850 | W8" | 11 020 |
| КР-Б4-250 WHE | 250 | 4390 | W10" | 17 000 |
| КР-Б4-300 WHE | 300 | 6490 | W12" | 23 000 |
Все модификации
| Артикул | Диаметр условного прохода, мм | Срок поставки | Стоимость |
|---|---|---|---|
| N41856 | 150 | Со склада | 2756 руб. |
| N41857 | 200 | Со склада | 5580 руб. |
| N41858 | 250 | Со склада | 8866 руб. |
| N41859 | 300 | Со склада | 13616 руб. |
| Габаритные размеры |
 |
| Размеры, мм | КР-Б4, Ду, мм | ||||||||
| -150 | -200 | -250 | -300 | ||||||
| B | 134 | 170 | 205 | 240 | |||||
| C | 59 | 60 | 72 | 85 | |||||
| ∅ D | 155 | 205 | 257 | 305 | |||||
| ∅ D1 | 235 | 285 | 355 | 415 | |||||
| ∅ D2 | 208 | 262 | 325 | 370 | |||||
| 4−∅ d | 11 | 13 | 12 | 13 | |||||
| ∅ d1 | 19 | 21,7 | 28,4 | 31,2 | |||||
| H | 343 | 434 | 473 | 555 | |||||
| ∅ K | 88 | 115 | 115 | 150 | |||||
| L | 30 | 36 | 38 | 36 | |||||
| n-∅M | 4-23 | 4-31 | 4-24 | 4-28 | |||||
| P | 24 | 30 | 30 | 30 | |||||
| Q | 20 | 23 | 31 | 35 | |||||
| S | 261 | 354 | 354 | 503 | |||||
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 19.09.2018 | 0.42 Мб |  |
