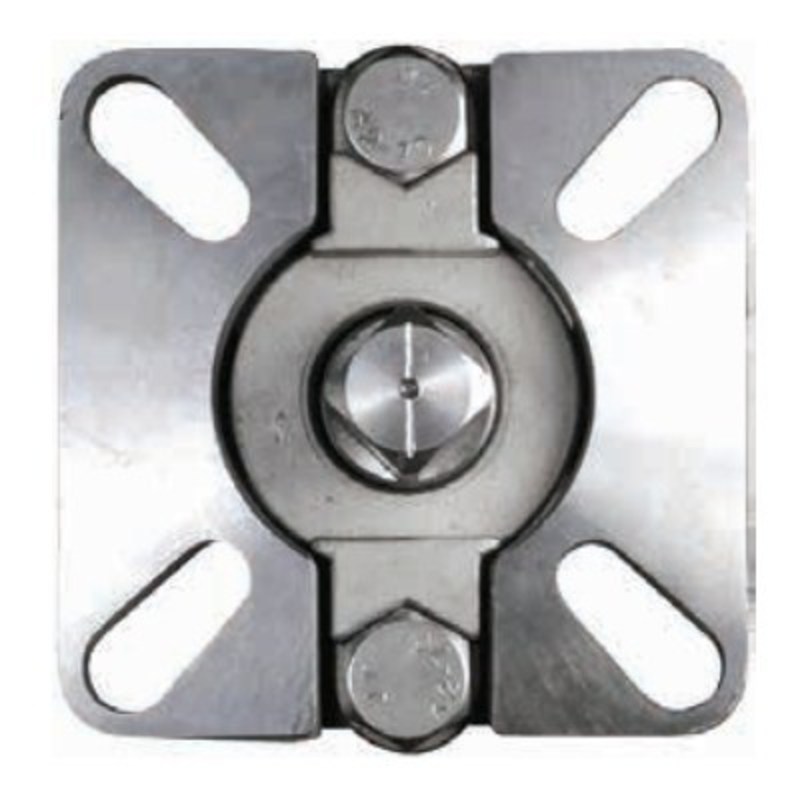

Кран шаровой КПР-2 с пневмоприводом
Кран шаровой с пневмоприводом КПР-2 предназначен для управления потоком рабочей среды в трубопроводе
Особенности
- Два исполнения привода
- Тонкость очистки воздуха: 30 мкм (5 мкм – при использовании позиционного электропневматического регулятора)
- Угол полного поворота: 90°
- Возможность установки на привод позиционного электропневматического регулятора ПЭР-1000Р
- Возможность установки на привод блока индикации положения БИП
- Бесшумная работа
- Долгий срок службы
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус |
| Материал | Корпуса: нержавеющая сталь Уплотнения: PTFE |
| Температура рабочей среды | −20...+150°С |
| Рабочее давление | 0,0…6,9 МПа (0,0…1,6 МПа — для пара) |
| Диаметр условного прохода | 15...100 мм |
| Присоединение крана | Резьбовое G½"...G4" |
| Присоединение воздуховодов | ¼" |
| Модель пневмопривода | ППР1, ППР2 |
Модификации
| Модель | Ду, мм | Kv, м³/ч | Присоединение | Посадочный размер, мм | Вес, г |
| КПР-2-015 GSP | 15 | 20 | ½" | 9×9 | 300 |
| КПР-2-020 GSP | 20 | 38 | ¾" | 9×9 | 390 |
| КПР-2-025 GSP | 25 | 69 | 1" | 11×11 | 720 |
| КПР-2-032 GSP | 32 | 93 | 1¼" | 11×11 | 1030 |
| КПР-2-040 GSP | 40 | 144 | 1½" | 14×14 | 187 0 |
| КПР-2-050 GSP | 50 | 229 | 2" | 14×14 | 1770 |
| КПР-2-065 GSP | 65 | 404 | 2½" | 17×17 | 4010 |
| КПР-2-080 GSP | 80 | 573 | 3" | 17×17 | 5350 |
| КПР-2-100 GSP | 100 | 936 | 4" | 17×17 | 8420 |
Расшифровка обозначения на примере крана КПР-2-015 XYZ:
КПР-2 – модель крана.
015 – диаметр условного прохода в мм.
X – присоединение: G – трубная резьба.
Y – материал корпуса: S – нержавеющая сталь.
Z – материал уплотнения: P – PTFE.
Таблица выбора привода для крана КПР-2
Все модификации
| Артикул | Диаметр условного прохода, мм | Тип привода | Модель привода ППР-1 | Модель привода ППР-2 | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| G83923 | 15 | Двустороннего действия | Нет | ППР2-032 | Со склада (комплектация 1..72 часа) | 6067 руб. |
| G83924 | 20 | Двустороннего действия | Нет | ППР2-032 | 120 дней | 6629 руб. |
| G83925 | 15 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 6954 руб. |
| G83926 | 20 | Двустороннего действия | Нет | ППР2-040 | 120 дней | 7516 руб. |
| G83927 | 25 | Двустороннего действия | Нет | ППР2-040 | Со склада (комплектация 1..72 часа) | 8825 руб. |
| G83928 | 15 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 7776 руб. |
| G83929 | 20 | Двустороннего действия | Нет | ППР2-052 | 120 дней | 8338 руб. |
| G83930 | 25 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 9647 руб. |
| G83931 | 32 | Двустороннего действия | Нет | ППР2-052 | Со склада (комплектация 1..72 часа) | 11124 руб. |
| G83932 | 25 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 11289 руб. |
| G83933 | 32 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 12766 руб. |
| G83934 | 40 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 15182 руб. |
| G83935 | 50 | Двустороннего действия | Нет | ППР2-063 | Со склада (комплектация 1..72 часа) | 17143 руб. |
| G83936 | 32 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 14329 руб. |
| G83937 | 40 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 16745 руб. |
| G83938 | 50 | Двустороннего действия | Нет | ППР2-075 | Со склада (комплектация 1..72 часа) | 18706 руб. |
| G83939 | 40 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 17606 руб. |
| G83940 | 50 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 19567 руб. |
| G83941 | 65 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 28076 руб. |
| G83942 | 80 | Двустороннего действия | Нет | ППР2-083 | Со склада (комплектация 1..72 часа) | 35216 руб. |
| G83943 | 65 | Двустороннего действия | Нет | ППР2-092 | Со склада (комплектация 1..72 часа) | 32592 руб. |
| G83944 | 80 | Двустороннего действия | Нет | ППР2-092 | Со склада (комплектация 1..72 часа) | 39732 руб. |
| G83945 | 65 | Двустороннего действия | Нет | ППР2-105 | Со склада (комплектация 1..72 часа) | 36449 руб. |
| G83946 | 80 | Двустороннего действия | Нет | ППР2-105 | Со склада (комплектация 1..72 часа) | 43589 руб. |
| G83947 | 100 | Двустороннего действия | Нет | ППР2-105 | 120 дней | 56905 руб. |
| G83948 | 100 | Двустороннего действия | Нет | ППР2-125 | 120 дней | 62368 руб. |
| G83949 | 100 | Двустороннего действия | Нет | ППР2-140 | 120 дней | 70494 руб. |
| G83950 | 15 | Одностороннего действия | ППР1-032 | Нет | Со склада (комплектация 1..72 часа) | 6067 руб. |
| G83951 | 20 | Одностороннего действия | ППР1-032 | Нет | 120 дней | 6629 руб. |
| G83952 | 15 | Одностороннего действия | ППР1-040 | Нет | Со склада (комплектация 1..72 часа) | 6954 руб. |
| G83953 | 20 | Одностороннего действия | ППР1-040 | Нет | 120 дней | 7516 руб. |
| G83954 | 25 | Одностороннего действия | ППР1-040 | Нет | Со склада (комплектация 1..72 часа) | 8825 руб. |
| G83955 | 15 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 9182 руб. |
| G83956 | 20 | Одностороннего действия | ППР1-052 | Нет | 120 дней | 9744 руб. |
| G83957 | 25 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 11053 руб. |
| G83958 | 32 | Одностороннего действия | ППР1-052 | Нет | Со склада (комплектация 1..72 часа) | 12530 руб. |
| G83959 | 25 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 12905 руб. |
| G83960 | 32 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 14382 руб. |
| G83961 | 40 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 16798 руб. |
| G83962 | 50 | Одностороннего действия | ППР1-063 | Нет | Со склада (комплектация 1..72 часа) | 18759 руб. |
| G83963 | 32 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 16414 руб. |
| G83964 | 40 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 18830 руб. |
| G83965 | 50 | Одностороннего действия | ППР1-075 | Нет | Со склада (комплектация 1..72 часа) | 20791 руб. |
| G83966 | 40 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 20083 руб. |
| G83967 | 50 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 22044 руб. |
| G83968 | 65 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 30553 руб. |
| G83969 | 80 | Одностороннего действия | ППР1-083 | Нет | Со склада (комплектация 1..72 часа) | 37693 руб. |
| G83970 | 65 | Одностороннего действия | ППР1-092 | Нет | Со склада (комплектация 1..72 часа) | 34799 руб. |
| G83971 | 80 | Одностороннего действия | ППР1-092 | Нет | Со склада (комплектация 1..72 часа) | 41939 руб. |
| G83972 | 65 | Одностороннего действия | ППР1-105 | Нет | Со склада (комплектация 1..72 часа) | 38188 руб. |
| G83973 | 80 | Одностороннего действия | ППР1-105 | Нет | Со склада (комплектация 1..72 часа) | 45328 руб. |
| G83974 | 100 | Одностороннего действия | ППР1-105 | Нет | 120 дней | 58644 руб. |
| G83975 | 100 | Одностороннего действия | ППР1-125 | Нет | 120 дней | 68336 руб. |
| G83976 | 100 | Одностороннего действия | ППР1-140 | Нет | 120 дней | 81732 руб. |
Таблица выбора привода для крана КПР-2
| Модель крана | Посадочный размер, мм | Крутящий момент, Н·м | Модель привода | |||||
| Ручной ПРК2 | Пневмоприводы | Электроприводы | ||||||
| ППР1 | ППР2 | ЭПР1 | ЭПР3 | |||||
| КПР-2-015 | 9×9 | 6 | -020-09/129 | -032 | -032 | -003 | -003 | |
| КПР-2-020 | 9×9 | 8 | -020-09/129 | -040* | -040* | -003* | -003* | |
| КПР-2-025 | 11×11 | 10 | -032-11/147 | -040 | -040 | -003 | -003 | |
| КПР-2-032 | 11×11 | 18 | -032-11/147 | -052 | -052 | -003 | -003 | |
| КПР-2-040 | 14×14 | 22 | -050-14/183 | -063 | -063 | -008 | -008 | |
| КПР-2-050 | 14×14 | 30 | -050-14/183 | -063 | -063 | -008 | -008 | |
| КПР-2-065 | 17×17 | 38 | -080-17/241 | -083 | -083 | -015 | -015 | |
| КПР-2-080 | 17×17 | 59 | -080-17/241 | -083 | -083 | -015 | -015 | |
| КПР-2-100 | 17×17 | 87 | -100-17/293 | -105 | -105 | -060 | – | |

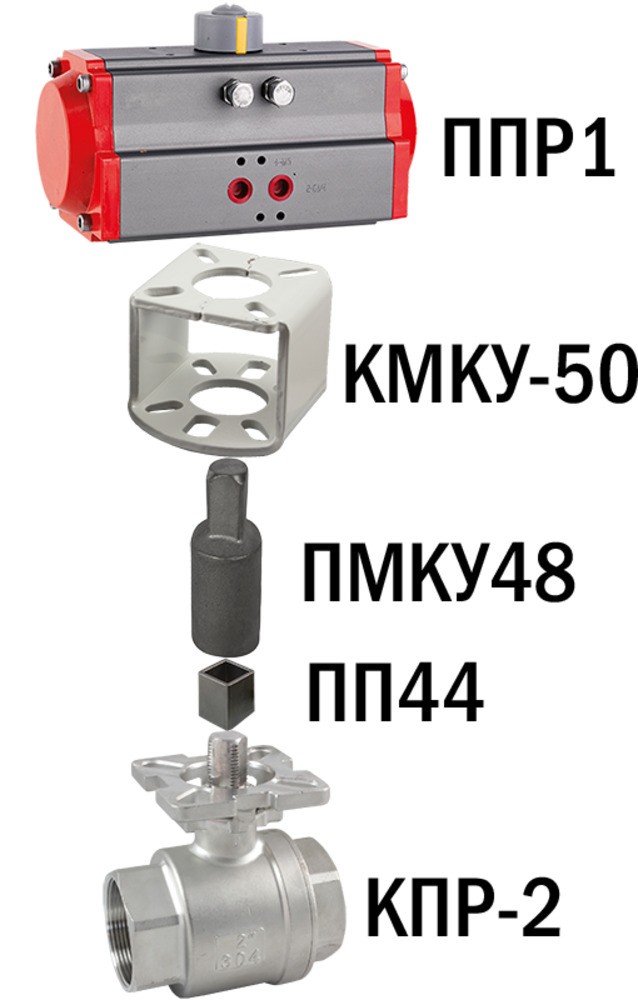

* Для установки потребуется монтажный комплект (приобретается отдельно):
- переходник ПП44-11/9 или ПП44-11/9-Н;
- переходник ПМКУ48-11/11-47;
- крепеж КМКУ-50.
- Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/9 или типа «квадрат-квадрат» ПП44-14/9
- Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-14/11 или типа «квадрат-квадрат» ПП44-14/11
- Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/11 или типа «квадрат-квадрат» ПП44-17/11
- Для сборки привода с краном используется переходник типа «звезда-квадрат» ПП84-17/14 или типа «квадрат-квадрат» ПП44-17/14
Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
Например, на кран КПР-2-015 можно поставить ППР1-032, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-040, -052.
Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

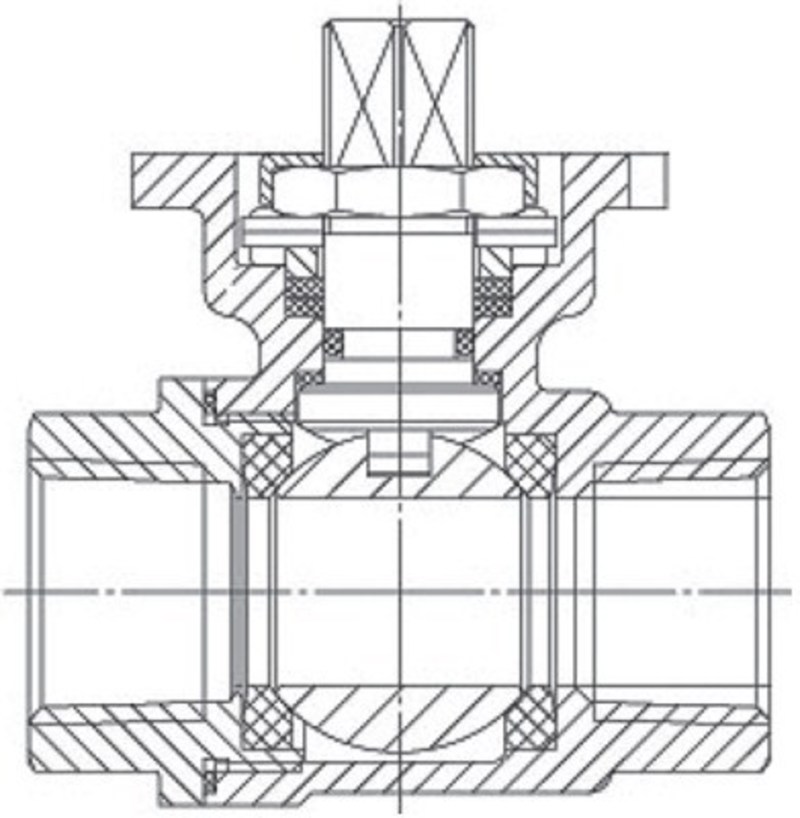

| Габаритные размеры |
 |
| Модель | Размеры, мм | ||||||||||
| G | DN | A1 | C | E×E | H | h | L | M×M | ∅ N | ∅ K | |
| КПР-2-015 | ½" | 15 | 66 | 36 | 44,5×44,5 | 35 | 13 | 63 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-2-020 | ¾" | 20 | 77 | 40,5 | 44,5×44,5 | 45 | 12 | 70 | 9×9 | 36 (F03) | 42 (F04) |
| КПР-2-025 | 1" | 25 | 87 | 69,5 | 51×51 | 53 | 14 | 79,5 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-2-032 | 1¼" | 32 | 106 | 70 | 51×51 | 61 | 11,5 | 96 | 11×11 | 42 (F04) | 50 (F05) |
| КПР-2-040 | 1½" | 40 | 123 | 68 | 70×70 | 68 | 16 | 106 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-2-050 | 2" | 50 | 140 | 87,5 | 68,5×68,5 | 78 | 17 | 120 | 14×14 | 50 (F05) | 70 (F07) |
| КПР-2-065 | 2½" | 65 | 176 | 116 | 96×96 | 98 | 21 | 145 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-2-080 | 3" | 80 | 193 | 134 | 95×95 | 105 | 20,5 | 167 | 17×17 | 70 (F07) | 102 (F10) |
| КПР-2-100 | 4" | 100 | 225 | 163 | 95,5×95,5 | 125 | 21 | 203 | 17×17 | 70 (F07) | 102 (F10) |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 17.02.2024 | 0.87 Мб |  |
Рабочая среда:
—
пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
Температура рабочей среды:
—
−20...+150°С
Рабочее давление:
—
0,0…6,9 МПа (0,0…1,6 МПа — для пара)
Диаметр условного прохода:
—
15...100 мм
Материал корпуса:
—
нержавеющая сталь
Материал уплотнения:
—
PTFE
Присоединение:
—
резьбовое G½...G4
Стандарт присоединения крана к приводу:
—
ISO5211
Модель пневмопривода:
—
ППР1, ППР2
