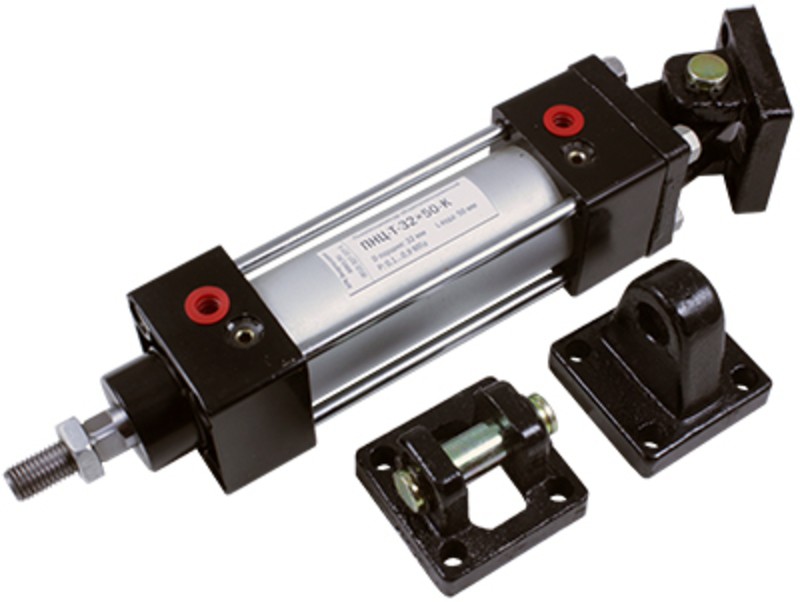

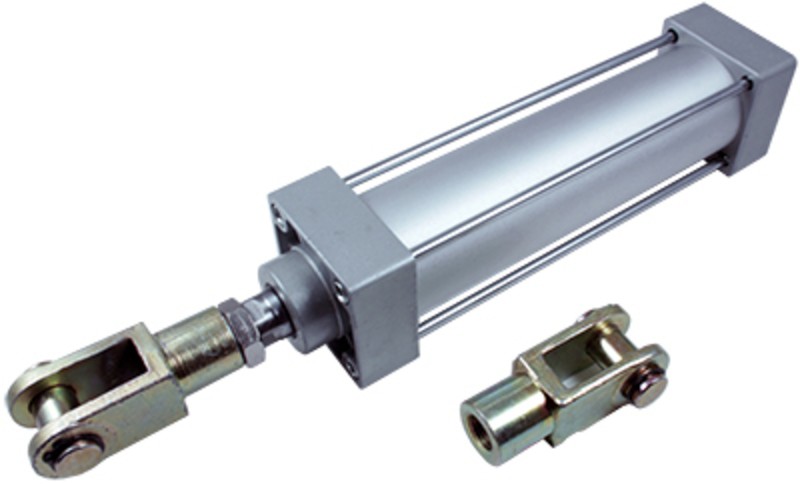

Пневмоцилиндр общепромышленный ПНЦ-Т40х60-К
Распродажа
Пневмоцилиндр общепромышленный ПНЦ-Т40х60-К предназначен для преобразования энергии сжатого воздуха в механическое линейное перемещение
Особенности
- Возможна установка магнитного кольца на поршне для бесконтактного определения его положения с помощью герконовых датчиков
- Регулируемый демпфер
Технические характеристики
| Параметр | Значение |
| Тип цилиндра | Двустороннего действия |
| Рабочая среда | Очищенный воздух (тонкость очистки 25 мкм) |
| Рабочее давление | 0,1…0,9 МПа |
| Максимальное допустимое давление | 1,35 МПа |
| Диаметр поршня | 40 мм |
| Присоединение | G¼" |
| Скорость хода поршня | 50…800 мм/с |
| Длина хода штока | 60 мм |
| Рабочая температура | −5…+70°C |
| Материал: – корпуса – поршня – штока – уплотнения | Анодированный алюминий Алюминиевый сплав Сталь с твердым хромовым покрытием NBR |
| Стандарт | ISO 6431 |
| Габаритные размеры | 50×50×142 мм |
| Габаритные размеры |
 |
| Размеры, мм | ||||||||||
| A | B | C | D | E | F | G | H | I | J | K |
| 142 | 49 | 93 | 32 | 34 | 15 | 27,5 | 24 | 17 | 7 | М12×1,25 |
| Размеры, мм | ||||||||||
| L | M | N | O | P | Q | R | S | T | V | W |
| М6×1 | 9,5 | 13,5 | G¼" | 6 | 8,2 | 9 | 50 | 37 | 16 | 14 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 21.03.2023 | 0.51 Мб |  |
Количество пальцев захвата:
—
Рабочее давление:
—
0,1…0,9 МПа
Удерживающее усилие:
—
Диаметр поршня:
—
40 мм
Длина хода:
—
Материал:
—
Присоединение:
—
G¼
Скорость хода поршня:
—
50…800 мм/c
Длина хода штока:
—
60 мм
Направление вращения:
—
Подъем и поворот:
—
Типоразмер:
—
Угол поворота:
—
Длина хода на раскрытие:
—
Рабочая среда:
—
Диаметр цилиндра:
—
Диаметр штока:
—
Длина штока:
—
Магнит:
—
в комплекте
