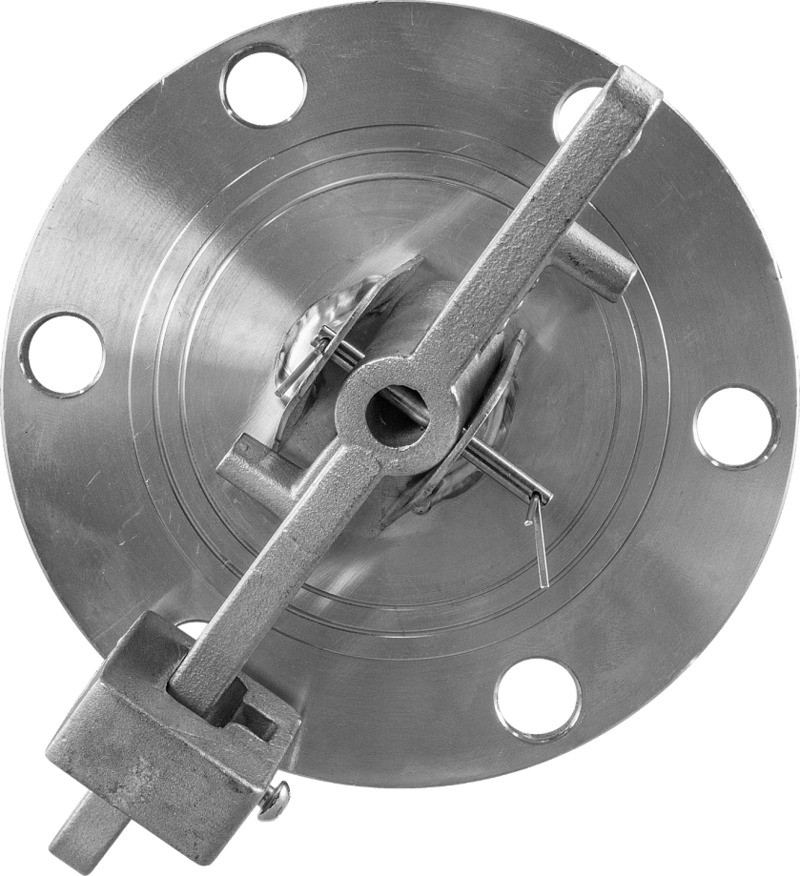

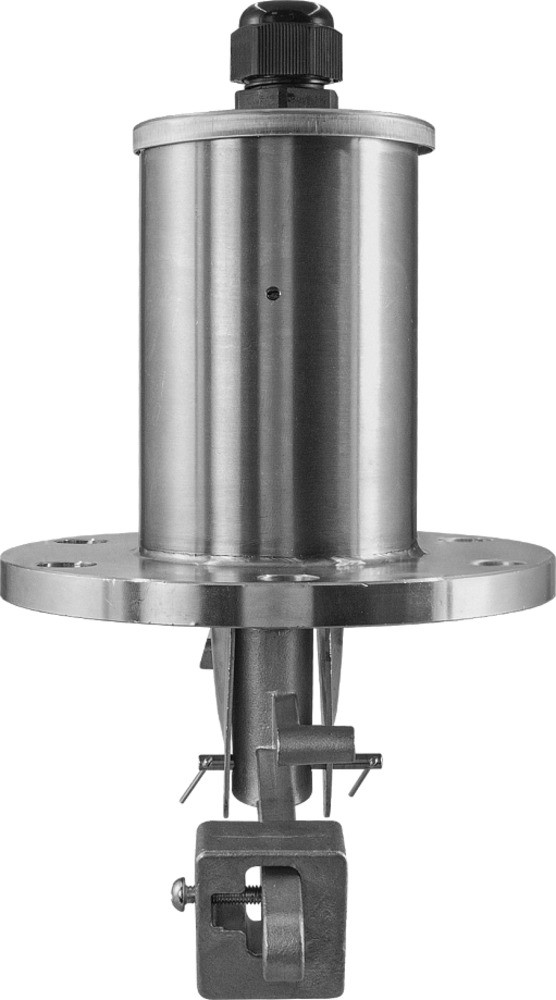

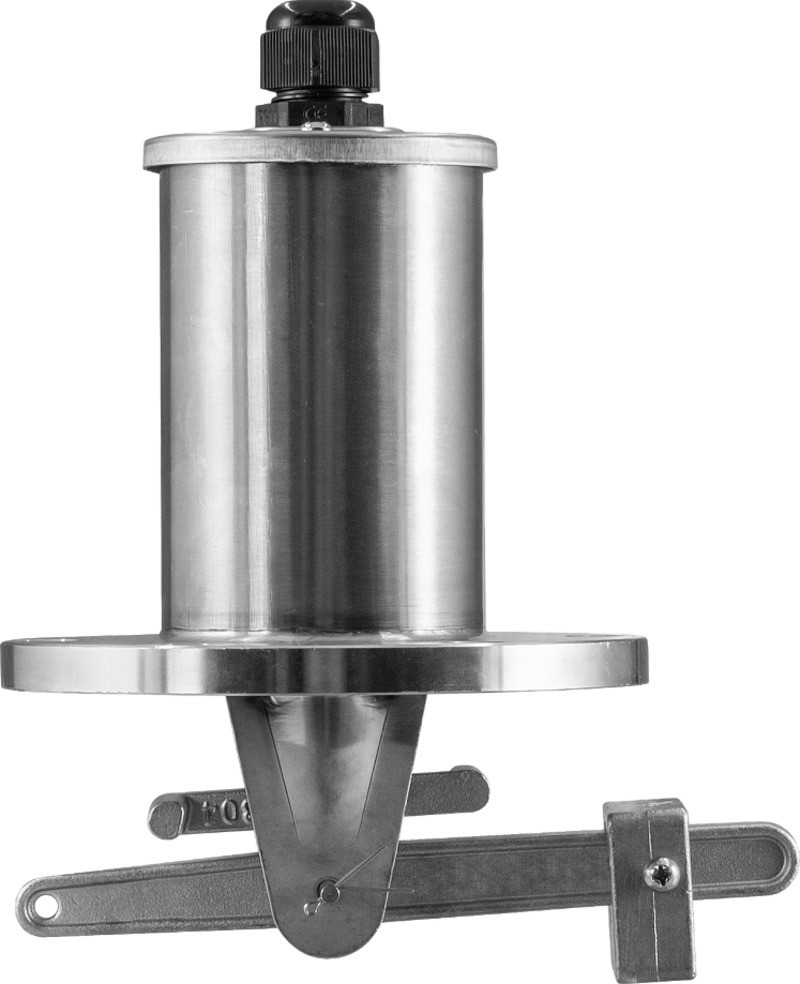

Поплавковый датчик уровня ПДУ-Ф161-1246

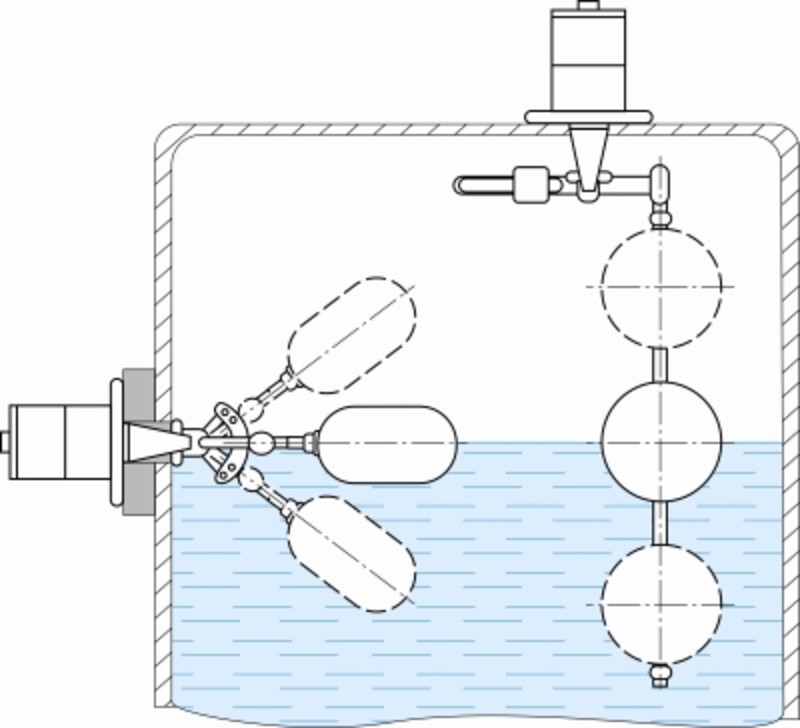

Поплавковый датчик уровня ПДУ-Ф161-1246 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.
Особенности
- Работа с агрессивными и вязкими жидкостями
- Замыкающий или размыкающий контакт
- Вертикальное рабочее положение
- Фланцевое присоединение
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Вода, агрессивные и вязкие жидкости |
| Максимальная коммутируемая мощность | 220 ВА, 150 Вт |
| Максимальное коммутируемое напряжение | ~220 В, =100 В |
| Максимальный коммутируемый ток | ≅2 А (при ≅24 В) |
| Максимальное рабочее давление | 1,6 МПа |
| Рабочее положение | Вертикальное |
| Рабочая температура | 0…+150°С |
| Материал корпуса | Нержавеющая сталь |
| Диаметр поплавка | 125 мм |
| Длина погружной части | 1246 мм |
| Присоединение | Фланцевое F3" |
| Габаритные размеры | 1380×200×125 мм |
| Вес | 1450 г |

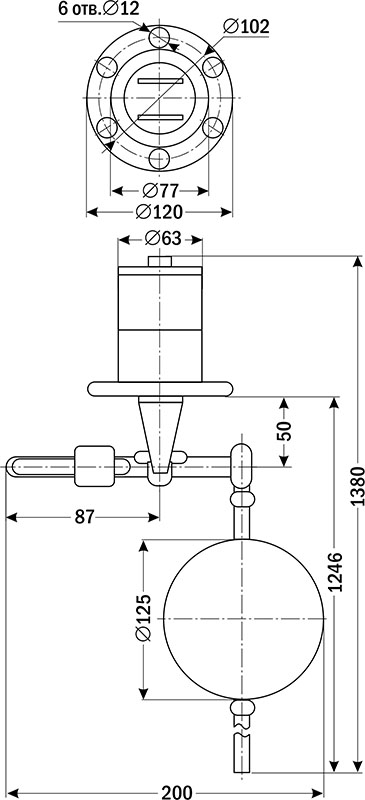

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 20.01.2023 | 0.7 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб |  |
Рабочая среда:
—
вода, агрессивные и вязкие жидкости
Максимальный коммутируемый ток:
—
≅2 А (при ≅24 В)
Максимальное коммутируемое напряжение:
—
~220 В, =100 В
Диапазон регулирования расстояния между верхним и нижним уровнями:
—
Груз:
—
Максимальная коммутируемая мощность:
—
220 ВА, 150 Вт
Расстояние между поплавками:
—
Длина проводов:
—
Количество уровней:
—
Длина поплавковой части:
—
Диаметр поплавка:
—
125 мм
Реле:
—
Рабочая температура:
—
0...+150°С
Рабочее давление:
—
1,6 МПа
Присоединение:
—
фланцевое F3"
Рабочее положение:
—
вертикальное
Материал корпуса:
—
нержавеющая сталь
Длина кабеля:
—
Пылевлагозащита:
—
Максимальное рабочее давление:
—
Длина погружной части:
—
1246 мм
