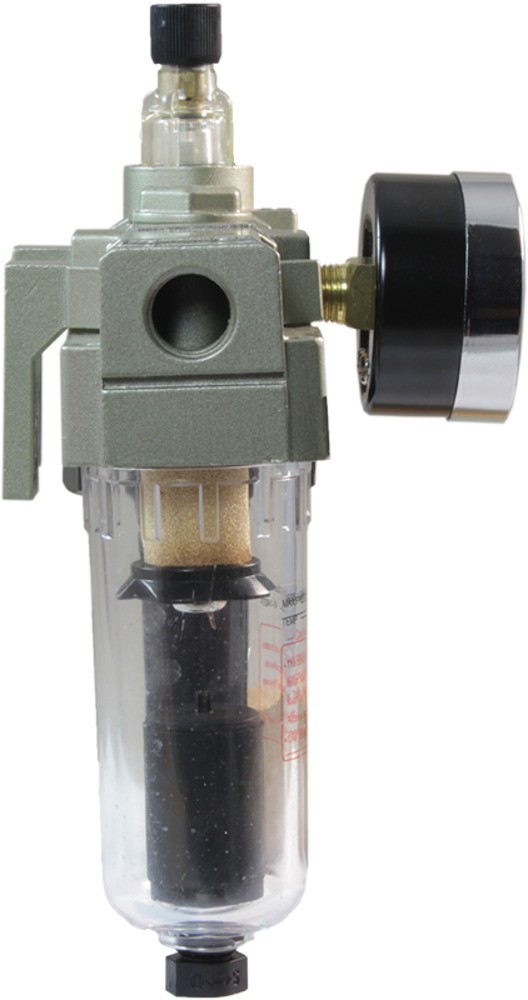

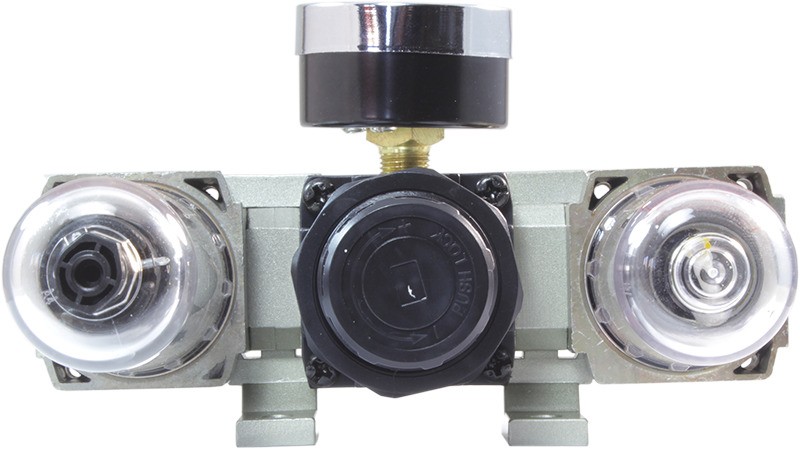

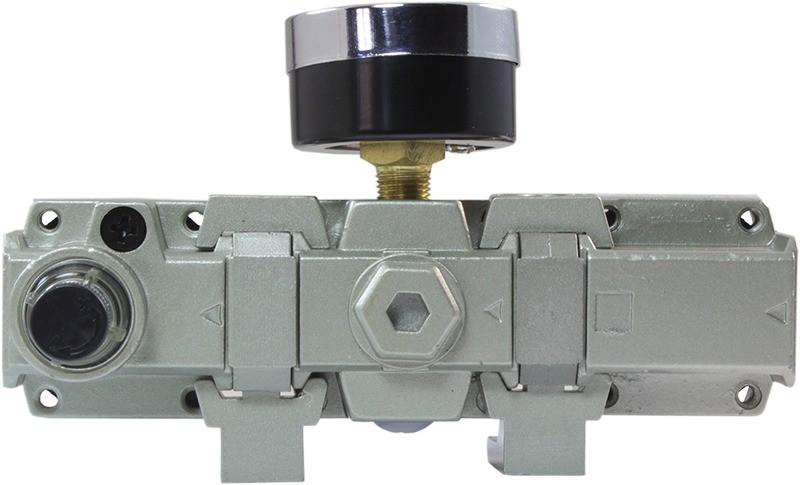

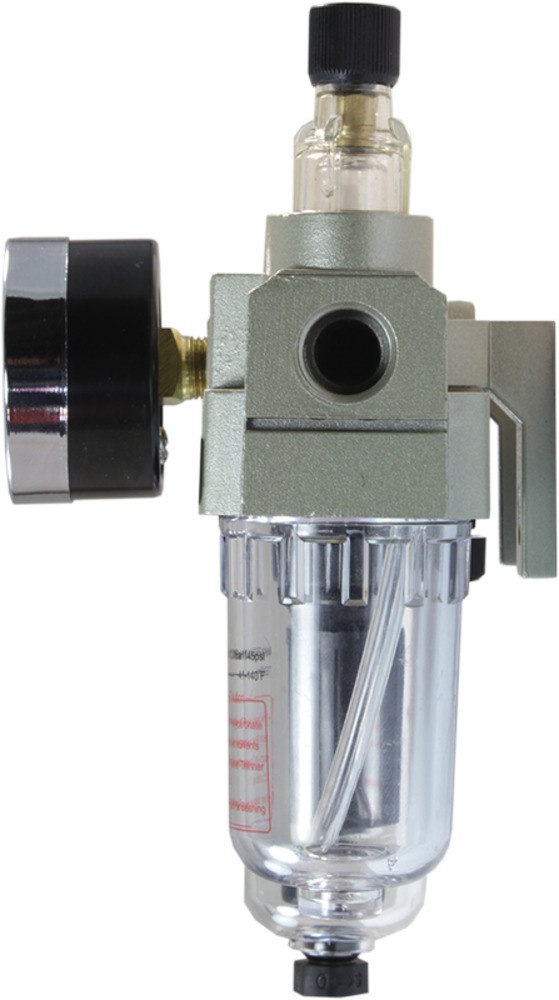

Фильтр-регулятор с маслораспылителем и автосливом ФРЛ-Х000А
Есть видеообзор
Блок подготовки сжатого воздуха горизонтальной компоновки серии ФРЛ предназначен подготовки сжатого воздуха в пневмоприводах различного назначения: очистка сжатого воздуха от капельной влаги и твердых частиц, удаление конденсата, автоматическое поддержание величины давления на заданном уровне, подвод смазочного материала из резервуара в поток сжатого воздуха к элементам пневмосистемы
Особенности
- Конденсат автоматически удаляется через сливной клапан
- Блок в сборе содержит фильтр-влагоотделитель, регулятор давления, маслораспылитель и крепежную консоль
- Модули можно легко менять и дополнять
- Полуавтоматический слив конденсата (возможно исполнение с автоматическим сливом конденсата)
- Фильтры обеспечивают двойную фильтрацию: центробежную очистку и очистку через сменный пористый фильтроэлемент
- Корпус изготовлен из алюминиевого сплава
- Рукоятка регулятора давления легко фиксируется в нужном положении путем нажатия
- Прозрачный стакан из поликарбоната крепится к корпусу байонетным замком
- Фильтрующий элемент изготовлен из пластика или спеченой бронзовой крошки, легко заменяется
- Смазка осуществляется масляным туманом
- В случае необходимости замены диафрагмы (износ, смена температурных условий и пр.) выберите новую диафрагму
Технические характеристики
| Параметр | Значение |
| Рабочая среда | Сжатый воздух |
| Рабочее давление | 0,05...1 МПа |
| Максимальное давление | 1,5 МПа |
| Тонкость очистки | 5 мкм или 25 мкм |
| Присоединение | G¼"...G1" |
| Расход воздуха | 500...5000 л/мин |
| Рабочая температура | +5...+60°С |
Модификации
| Модель | Расход воздуха, л/мин | Присоединение | Габаритные размеры, мм | Вес, кг |
| ФРЛ-2000А-14 | 500 | G¼" | 140×154×86,8 | 0,74 |
| ФРЛ-3000А-14 | 2000 | G¼" | 181×187×101,8 | 1,18 |
| ФРЛ-3000А-38 | 2000 | G⅜" | 181×187×101,8 | 1,18 |
| ФРЛ-4000А-12 | 4000 | G½" | 238×218×115,5 | 2,14 |
| ФРЛ-4000А-34 | 4500 | G¾" | 253×218×119,5 | 2,47 |
| ФРЛ-5000А-34 | 5000 | G¾" | 300×297×145,3 | 3,82 |
| ФРЛ-5000А-1 | 5000 | G1" | 300×297×145,3 | 3,82 |
Все модификации
| Артикул | Модель | Модель, расход | Присоед.размер | Тонкость очистки, мкм | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| D75336 | ФРЛ-2000А-14-5 | ФРЛ-2000А, 500 л/мин | 1/4" | 5 | Со склада (комплектация 1..72 часа) | 4537 руб. |
| D75343 | ФРЛ-2000А-14-25 | ФРЛ-2000А, 500 л/мин | 1/4" | 25 | Со склада | 4371 руб. |
| D75337 | ФРЛ-3000А-14-5 | ФРЛ-3000А, 2000 л/мин | 1/4" | 5 | 120 дней | 7326 руб. |
| D75344 | ФРЛ-3000А-14-25 | ФРЛ-3000А, 2000 л/мин | 1/4" | 25 | Со склада | 7076 руб. |
| D75338 | ФРЛ-3000А-38-5 | ФРЛ-3000А, 2000 л/мин | 3/8" | 5 | 120 дней | 7326 руб. |
| D75345 | ФРЛ-3000А-38-25 | ФРЛ-3000А, 2000 л/мин | 3/8" | 25 | Со склада | 7076 руб. |
| D75339 | ФРЛ-4000А-12-5 | ФРЛ-4000А, 4000 л/мин | 1/2" | 5 | Со склада (комплектация 1..72 часа) | 10115 руб. |
| D75346 | ФРЛ-4000А-12-25 | ФРЛ-4000А, 4000 л/мин | 1/2" | 25 | Со склада | 9574 руб. |
| D75340 | ФРЛ-4000А-34-5 | ФРЛ-4000А, 4500 л/мин | 3/4" | 5 | 120 дней | 10947 руб. |
| D75347 | ФРЛ-4000А-34-25 | ФРЛ-4000А, 4500 л/мин | 3/4" | 25 | 120 дней | 10406 руб. |
| D75341 | ФРЛ-5000А-34-5 | ФРЛ-5000А, 5000 л/мин | 3/4" | 5 | 120 дней | 14152 руб. |
| D75348 | ФРЛ-5000А-34-25 | ФРЛ-5000А, 5000 л/мин | 3/4" | 25 | 120 дней | 13528 руб. |
| D75342 | ФРЛ-5000А-1-5 | ФРЛ-5000А, 5000 л/мин | 1" | 5 | 120 дней | 14152 руб. |
| D75349 | ФРЛ-5000А-1-25 | ФРЛ-5000А, 5000 л/мин | 1" | 25 | 120 дней | 13528 руб. |
| Габаритные размеры |
 |
| ФРЛ-2000А |
 |
| ФРЛ-3000А, ФРЛ-4000А, ФРЛ-5000А |
| Размер, мм | ФРЛ-2000А | ФРЛ-3000А | ФРЛ-4000А-12 | ФРЛ-4000А-34 | ФРЛ-5000А |
| A | 140 | 181 | 238 | 253 | 300 |
| B | 154 | 187 | 218 | 218 | 297 |
| C | 38 | 38 | 41 | 40,5 | 48 |
| D | 40 | 53 | 70 | 70 | 90 |
| E | 56,8 | 60,8 | 65,5 | 69,5 | 75,5 |
| F | 30 | 41 | 50 | 50 | 69,8 |
| G | 50 | 64 | 84 | 89 | 105 |
| H | 24 | 35 | 40 | 40 | 50 |
| J | 5,5 | 7 | 9 | 9 | 12 |
| K | 8,5 | 11 | 13 | 13 | 16 |
| L | 5 | 7 | 7 | 7 | 10,5 |
| M | 22 | 34,2 | 42,2 | 46,2 | 55,2 |
| N | 23 | 26 | 33 | 36 | 40 |
| P | 50 | 70,5 | 88 | 88 | 115 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.01.2022 | 0.59 Мб |  |
Присоединение:
—
G¼...G1
Рабочее давление:
—
0,05...1 МПа
Расход воздуха:
—
500...5000 л/мин
Рабочая температура:
—
+5...+60°С
Тонкость очистки:
—
5 мкм или 25 мкм
Cлив конденсата:
—
автоматический
