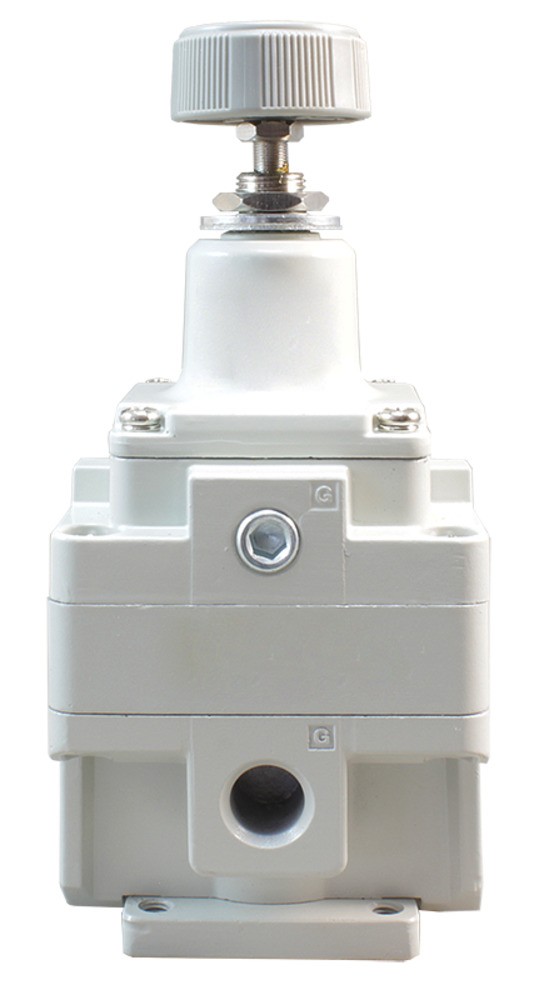

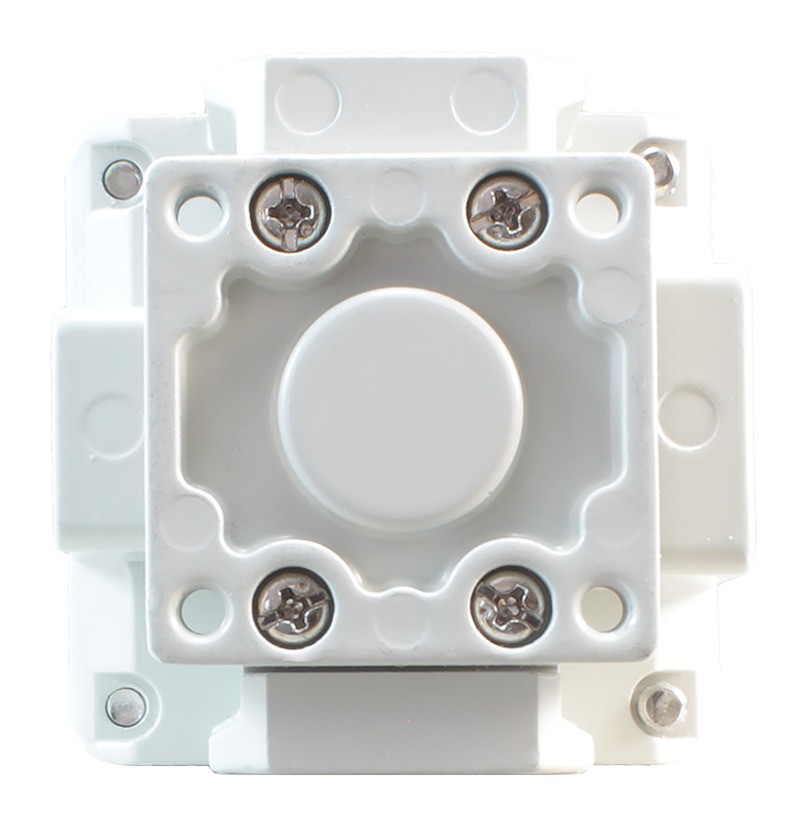

Регулятор давления ARP-IR
Регулятор давления предназначен для понижения давления сжатого воздуха и поддержания его на заданном уровне с высокой точностью
Особенности
- Обладает высокой скоростью удаления воздуха
- Входной порт оснащен фильтром грубой очистки
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха

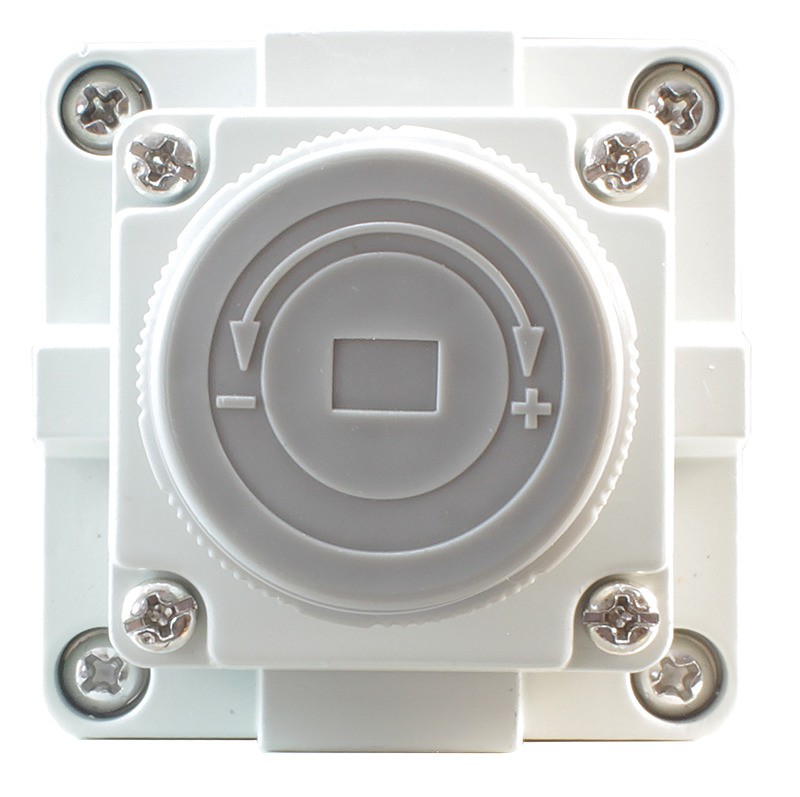

- Простой способ установки поддерживаемого давления поворотом ручки
- Высокая точность поддержания заданного давления
- Все модели регулятора имеют два боковых резьбовых патрубка для присоединения манометра

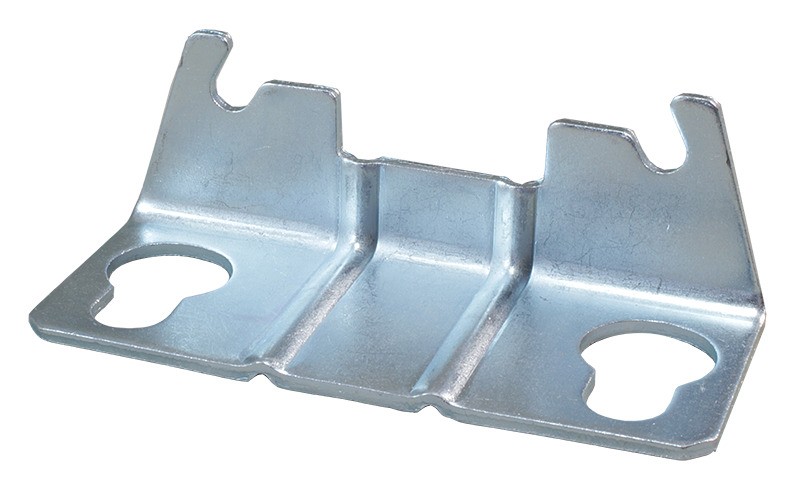

- В комплекте манометр и кронштейн для монтажа в любом положении
Принцип действия
При вращении настроечной рукоятки регулятора давления ARP-IR происходит сжатие пружины, соединенной с диафрагмой. Диафрагма искривляется, задавая величину пропускного отверстия. Подаваемый на вход воздух, проходя через систему промежуточных диафрагм и открытый главный клапан, выходит через порт выхода. При увеличении давления сверх заданного, нарушается баланс сил, создаваемых диафрагмами. Основной клапан закрывается, открывая выпускной клапан для сброса избыточного давления в атмосферу. Благодаря чувствительности диафрагмы даже к незначительным колебаниям давления, обеспечивается высокая точность регулировки.
Регуляторы давления ARP-IR имеют два перепускных отверстия для сброса воздуха в процессе регулирования. Модель ARP-IR30 оснащена дополнительным портом деаэрации.
Технические характеристики
| Параметр | ARP-IR10, ARP-IR11 | ARP-IR20, ARP-IR22 | ARP-IR30 |
| Рабочая среда | Сжатый очищенный воздух | ||
| Максимальное давление | 1 МПа | ||
| Присоединение | G⅛" | G¼" | G⅜" |
| Присоединение манометра | G⅛" | ||
| Расход воздуха на собственные нужды при максимальном давлении | ≤ 5 л/мин при макс. давлении | ≤ 4 л/мин при макс. давлении | ≤ 9,5 л/мин при макс. давлении |
| Чувствительность | 0,2% (от диапазона регулирования) | ||
| Точность воспроизводимости | ±0,5% (от диапазона регулирования) | ||
| Рабочая температура | −5...+60°С* | ||
| Материал мембраны, уплотнения | NBR | ||
| Габаритные размеры с манометром | 90×35×57,5 мм | 123×50×80 мм | 148×66×93 мм |
*При низких температурах необходимо использовать сухой воздух
| Пневматическая схема |
 |
Модификации

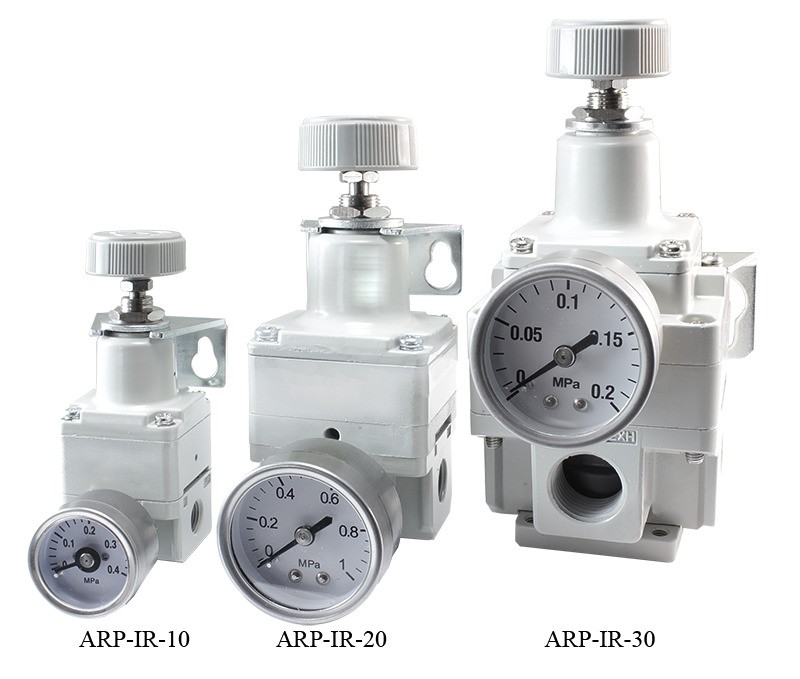

| Модель | Резьба порта деаэрации | Расход воздуха, норм. л/мин | Диапазон регулирования, МПа | Макс. давление, МПа | Диапазон измерения манометра, МПа | Вес, г |
| ARP-IR10 | – | 200 | 0,005...0,2 | 1,0 | 0...0,2 | 145 |
| ARP-IR11 | 300 | 0,005...0,4 | 0...0,4 | 145 | ||
| ARP-IR20 | 600 | 0,005...0,2 | 0...0,2 | 325 | ||
| ARP-IR22 | 1000 | 0,005...0,8 | 0...1,0 | 330 | ||
| ARP-IR30 | G½" | 3000 | 0,01...0,2 | 0...0,2 | 670 |
Все модификации
| Артикул | Модель | Расход, л/мин | Срок поставки | Стоимость |
|---|---|---|---|---|
| O25927 | ARP-IR10 | 200 | Со склада | 10500 руб. |
| O25928 | ARP-IR11 | 300 | Со склада | 10500 руб. |
| O25929 | ARP-IR20 | 600 | Со склада | 10500 руб. |
| O25930 | ARP-IR22 | 1000 | Со склада | 10500 руб. |
| O25931 | ARP-IR30 | 3000 | Со склада | 18375 руб. |
| Габаритные размеры |
ARP-IR10, ARP-IR11 |
ARP-IR20, ARP-IR22 |
ARP-IR30 |
| Позиция | Элемент прибора |
| 1 | Монтажное отверстие кронштейна |
| 2 | Кронштейн |
| 3 | Манометр |
| 4 | Отверстие под крепление на панели |
| 5 | Панель |
| 6 | Вход |
| 7 | Присоединение манометра 2×G⅛" |
| 8 | Выход |
| 9 | Перепускное отверстие |
| 10 | Перепускное отверстие |
| 11 | Порт деаэрации G½" |
