Электропневматический пропорциональный регулятор давления ARP-EPV
Электропневматический пропорциональный регулятор давления ARP-EPV предназначен для дистанционного оперативного управления избыточным давлением сжатого воздуха в рабочей полости, которое с высокой точностью изменяется пропорционально входному электрическому сигналу.
Электропневматические пропорциональные регуляторы давления позволяют решать широкий круг задач, не требующих высоких расходных характеристик, но, в то же время, предъявляющих повышенные требования к точности управления давлением и быстроте реакции. Данные приборы используются, например, при сборке микросхем, лазерной резке и в процессе регулирования усилия исполнительных устройств систем автоматического управления.
Особенности
- Может устанавливаться отдельно или в качестве модуля блока подготовки воздуха
- Четырехразрядный ЖК-дисплей с высотой символов 10 мм для индикации выходного давления
- Все порты оснащены фильтром грубой очистки
- Низкое энергопотребление
- В комплект входит кронштейн (2 типа на выбор) для крепления прибора
Принцип действия

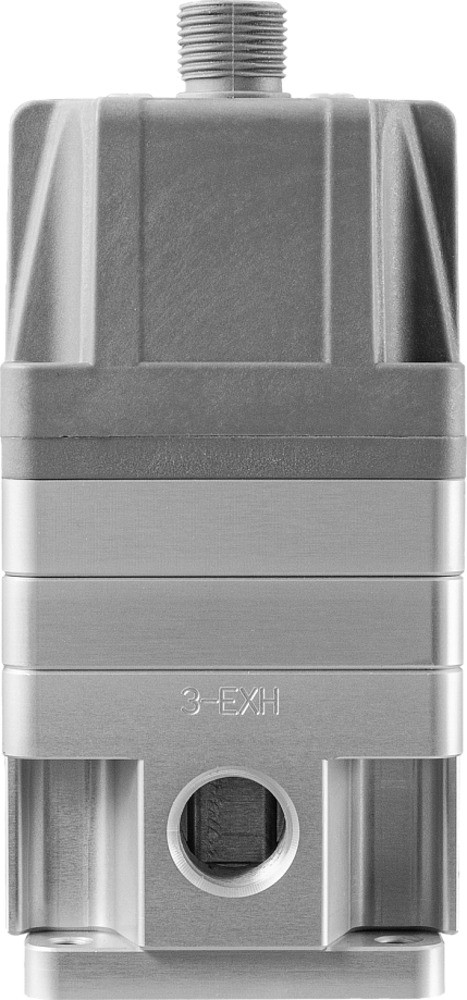

Силовая пневмомеханическая часть регулятора имеет три пронумерованных на корпусе отверстия (порта): 1 – подача сжатого воздуха, 2 – канал выхода воздуха в полость с регулируемым давлением, 3 – канал сброса избытка воздуха из регулируемой полости в атмосферу.

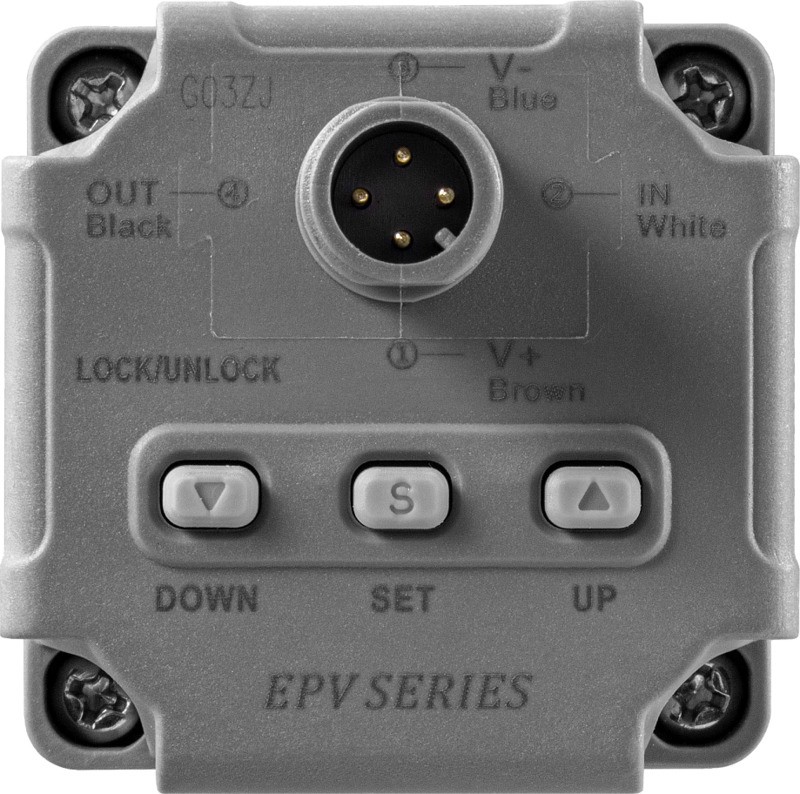

Цифровое табло индикации служит для отображения текущего давления, кода ошибки при неправильной работе регулятора, а также для контроля ввода параметров при его настройке. Для получения информации о текущем значении выходного давления используется находящийся в составе регулятора датчик давления. Значение выходного давления можно контролировать с помощью аналогового сигнала обратной связи в диапазоне =4...20 мА, =1...5 В или с помощью выходного сигнала NPN-типа.
| Параметр | Значение | |||
| Рабочая среда | Сжатый очищенный воздух | |||
| Мин. давление подаваемого воздуха | Регулируемое давление + 0,1 МПа | |||
| Макс. давление подаваемого воздуха | 1,0 МПа | |||
| Диапазон выходного давления | 0,005...0,9 МПа | |||
| Присоединение | G¼" | |||
| Питание | Напряжение | =24 В | ||
| Ток | =0,12 A | |||
| Температура окружающей среды | 0...+50°С | |||
| Высота символов | 10 мм | |||
| Класс пылевлагозащиты | IP65 | |||
| Габариты | 105×50×50 мм | |||

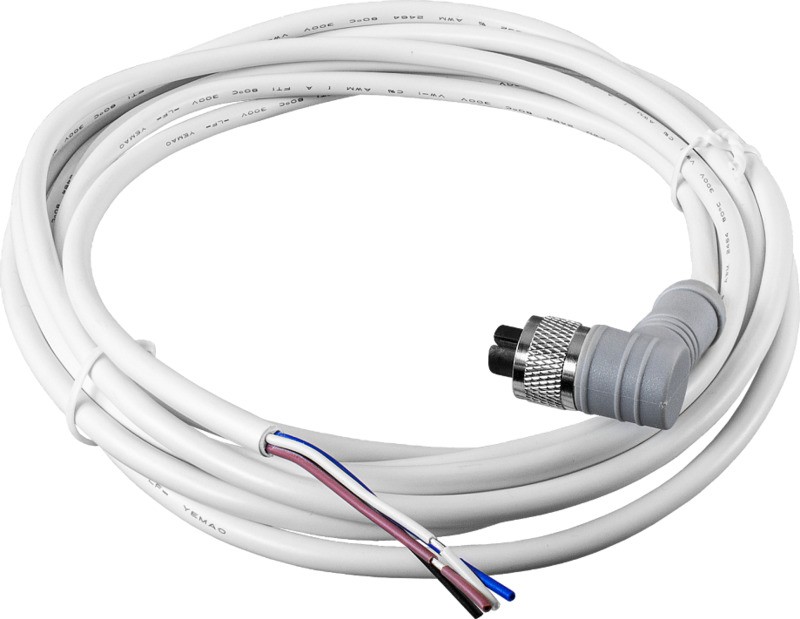

| Длина кабеля | 3 м | |||
| Вес | 384 г | |||
Модификации
| Модель | Управляющий сигнал | Сигнал обратной связи |
| ARP-EPV-IU | =4…20 мА | =1…5 В |
| ARP-EPV-IN | =4…20 мА | NPN |
| ARP-EPV-II | =4…20 мА | =4…20 мА |
| ARP-EPV-U5U | =0…5 В | =1…5 В |
| ARP-EPV-U5N | =0…5 В | NPN |
| ARP-EPV-U5I | =0…5 В | =4…20 мА |
| ARP-EPV-U10U | =0…10 В | =1…5 В |
| ARP-EPV-U10N | =0…10 В | NPN |
| ARP-EPV-U10I | =0…10 В | =4…20 мА |
Все модификации
| Артикул | Управляющий сигнал | Сигнал обратной связи | Кронштейн | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| N20998 | 4…20 мА | =1...5 В | L-образный | 120 дней | 25819 руб. |
| N21007 | 4…20 мА | =1...5 В | С-образный | 120 дней | 25819 руб. |
| N21001 | 4…20 мА | NPN | L-образный | 120 дней | 25819 руб. |
| N21010 | 4…20 мА | NPN | С-образный | 120 дней | 25819 руб. |
| N21004 | 4…20 мА | 4…20 мА | L-образный | Со склада | 25819 руб. |
| N21013 | 4…20 мА | 4…20 мА | С-образный | Под заказ к 2024.03.15 | 25819 руб. |
| N20999 | =0…5 В | =1...5 В | L-образный | 120 дней | 25819 руб. |
| N21008 | =0…5 В | =1...5 В | С-образный | 120 дней | 25819 руб. |
| N21002 | =0…5 В | NPN | L-образный | 120 дней | 25819 руб. |
| N21011 | =0…5 В | NPN | С-образный | 120 дней | 25819 руб. |
| N21005 | =0…5 В | 4…20 мА | L-образный | 120 дней | 25819 руб. |
| N21014 | =0…5 В | 4…20 мА | С-образный | 120 дней | 25819 руб. |
| N21000 | =0...10 В | =1...5 В | L-образный | 120 дней | 25819 руб. |
| N21009 | =0...10 В | =1...5 В | С-образный | Под заказ к 2024.03.15 | 25819 руб. |
| N21003 | =0...10 В | NPN | L-образный | 120 дней | 25819 руб. |
| N21012 | =0...10 В | NPN | С-образный | 120 дней | 25819 руб. |
| N21006 | =0...10 В | 4…20 мА | L-образный | 120 дней | 25819 руб. |
| N21015 | =0...10 В | 4…20 мА | С-образный | 120 дней | 25819 руб. |
| Пневматическая схема |
 |
| Габаритные размеры |

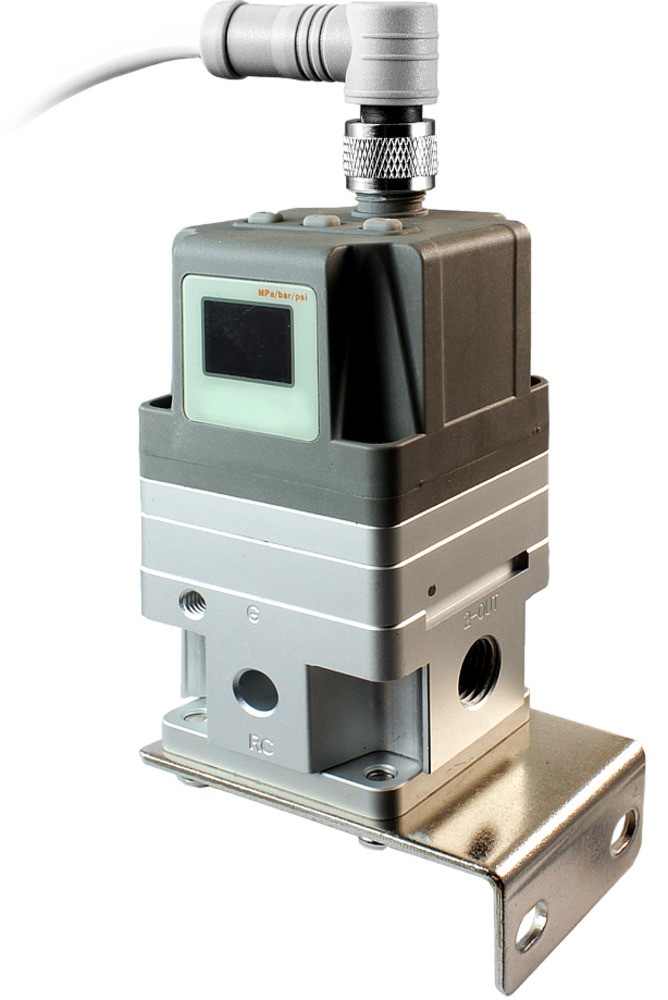

 С L-образным кронштейном |

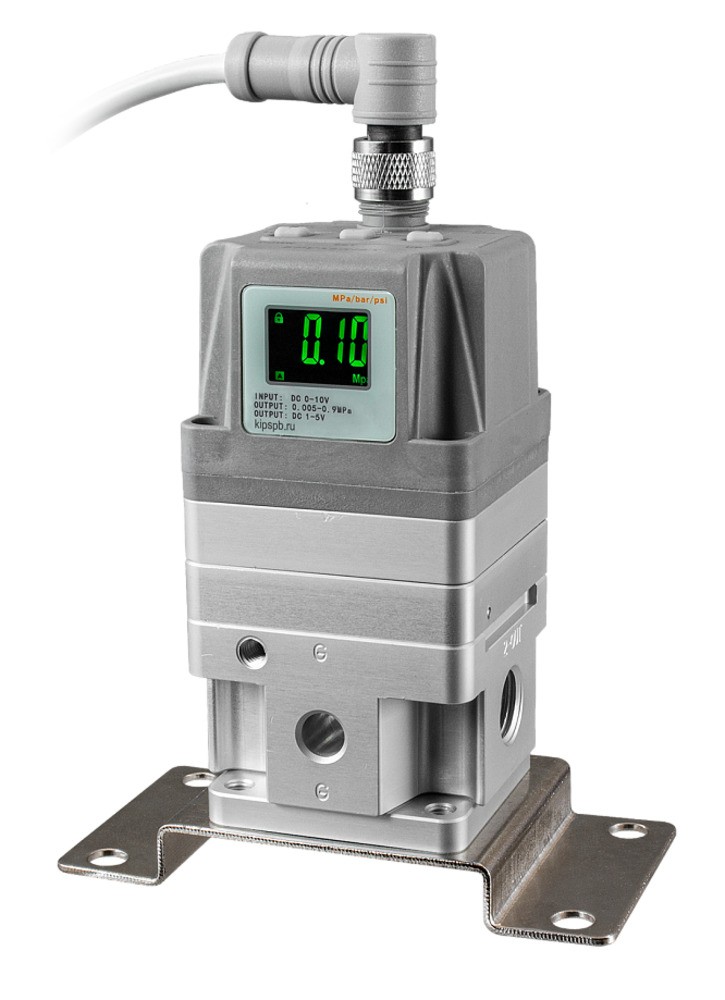

 С C-образным кронштейном |

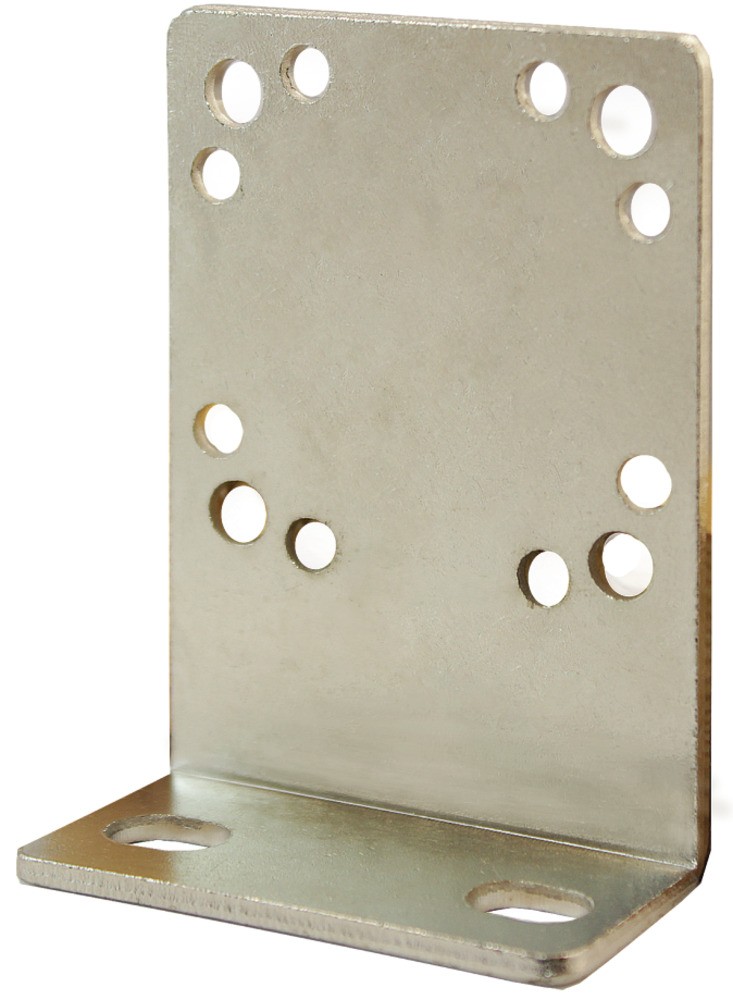

 Кронштейн L-образный |

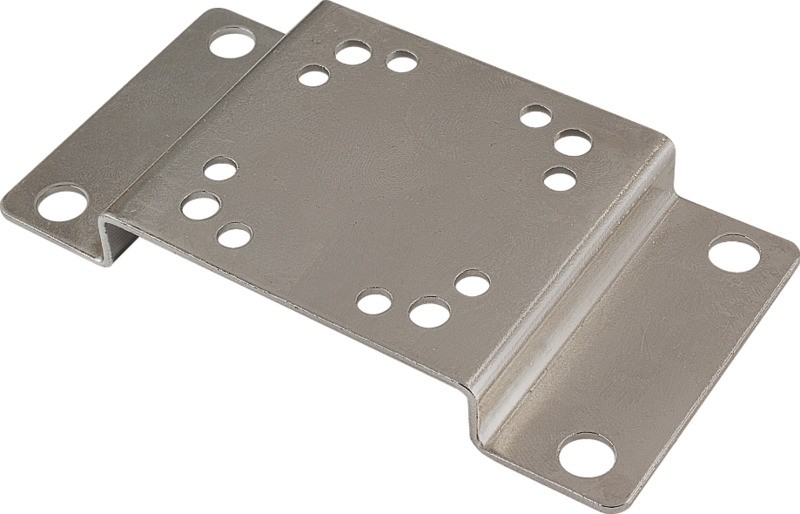

 Кронштейн C-образный |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 30.06.2023 | 1.09 Мб |  |
