Каскадный контроллер для управления насосами с преобразователем частоты ОВЕН СУНА-122
ОВЕН СУНА-122 – специализированный контроллер с готовыми алгоритмами для станций управления повысительными, дренажными и канализационными насосами.
Контроллер ОВЕН СУНА-122 предназначен для каскадного управления насосными группами совместно с частотными преобразователями в системах водоснабжения, водозабора, повышения давления, канализационных сооружений жилых и офисных зданий, промышленных предприятий, коттеджных посёлков, детских садов, школ, больниц и других объектов.
Использование каскадного контроллера СУНА-122 совместно с преобразователем частоты ОВЕН ПЧВ в системе управления насосами позволяет:
- осуществить каскадное управление, чередование и автоматическое выравнивание насосов по наработке;
- снизить затраты на потребление электроэнергии;
- обеспечить точное поддержание заданного давления и равномерный износ насосов;
- защитить все насосы системы от аварийных ситуаций;
- сэкономить на покупке и установке частотных преобразователей для ведомых двигателей.
Особенности
- Прибор полностью совместим с ОВЕН ПЧВ1, ПЧВ2 и ПЧВ3
- Простая интеграция в системы диспетчеризации и удаленного управления (RS-485, Modbus RTU/ASCII)
- Интуитивно-понятное русскоязычное меню
- Возможность доработки пользовательского алгоритма под задачу заказчика
- Температура эксплуатации: −20…+55°С
Технические характеристики
| Наименование | Значение | |
| СУНА-122.220.хх | СУНА-122.24.хх | |
| Диапазон напряжения питания, В | 94…264 (номинальное 120…230 В, при 47…63 Гц) | 19…30 (номинальное 24 В) |
| Гальваническая развязка | есть | |
| Электрическая прочность изоляции, В | 2830 (между входом питания и другими цепями) | 1780 (между входом питания и другими цепями) |
| Потребляемая мощность, не более | 17 ВА | 10 Вт |
| Встроенный источник питания | есть | - |
| Выходное напряжение встроенного источника питания постоянного тока, В | 24±3 | - |
| Ток нагрузки встроенного источника питания, мА, не более | 100 | - |
| Электрическая прочность изоляции (между выходом питания и другими цепями), В | 1780 | - |
| Сетевые возможности | ||
| Интерфейс связи | RS-485 | |
| Протокол связи | Modbus RTU, Modbus ASCII | |
| Режим работы | Slave | |
| Скорость передачи данных, бит/сек | 9600, 14400, 19200, 38400, 57600, 115200 | |
| Конструкция | ||
| Тип корпуса | Для крепления на DIN-рейку (35 мм) | |
| Габаритные размеры, мм | 123×90×58 | |
| Степень защиты корпуса по ГОСТ 14254-96 | IP20 | |
| Масса контроллера, кг, не более (для всех вариантов исполнений) | 0,6 | |
| Средний срок службы, лет | 8 | |
| Дискретные входы | ||
| Количество входов | 8 | |
| Номинальное напряжение питания, В | 230 (переменный ток) | 24 (постоянный ток) |
| Максимально допустимое напряжение питания, В | 264 (переменный ток) | 30 (постоянный ток) |
| Тип датчика для дискретного входа | Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.) | |
| Ток «логической единицы», мА | 0,7…1,45 | 2…4 |
| Ток «логического нуля», мА | 0…0,5 | 0…0,5 |
| Уровень сигнала, соответствующий «логической единице», В | 159…264 | 15…30 |
| Уровень сигнала, соответствующий «логическому нулю», В | 0…40 | -3…5 |
| Минимальная длительность импульса, воспринимаемая дискретным входом | 1,5 сек | 2 мс |
| Гальваническая развязка | Групповая, по 4 входа (1–4 и 5–8) | |
| Электрическая прочность изоляции, В | 1780 между группами входов | |
| 2830 между другими цепями контроллера | ||
| Аналоговые входы | ||
| Количество | 4 | |
| Тип измеряемых сигналов, униполярный | 4…20 мА | |
| Предел основной приведенной, погрешности, % | ±0,5 | |
| Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом | 121 | |
| Значение наименьшего значащего разряда | 6 мкА (0…20 мА/3700) | |
| Период обновления результатов измерения четырех каналов, мс, не более | 10 | |
| Гальваническая развязка | Отсутствует | |
| Дискретные выходы | ||
| Количество выходных устройств | 8 | |
| Тип выходного устройства | Дискретный, релейные (нормально разомкнутые контакты) | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции, В | 2830 | |
| Коммутируемое напряжение в нагрузке, В, не более: | ||
| – для цепи постоянного тока | 30 (резистивная нагрузка) | |
| – для цепи переменного тока | 250 (резистивная нагрузка) | |
| Допустимый ток нагрузки, не более | 5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока | |
| Установившийся ток при максимальном напряжении: | ||
| – для цепи постоянного тока, А, не более | 5 (резистивная нагрузка) | |
| – для цепи переменного тока, А, не более | 10 (резистивная нагрузка) | |
| Допустимый ток нагрузки, мА, не менее | 10 (при 5 В постоянного тока) | |
| Механический ресурс реле, циклов, не менее | 10 000 000 | |
| Электрический ресурс реле, циклов, не менее | 200 000: 3 А при 125 В переменного тока, резистивная нагрузка | |
| 100 000: 3 А при 250 В переменного тока | ||
| 100 000: 5 А, 30 В постоянного тока, резистивная нагрузка | ||
| 25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.) | ||
| Аналоговые выходы | ||
| Количество выходных устройств | 1 | |
| Тип выходного устройства | ЦАП «параметр-ток» | |
| Диапазон генерации тока, мА | 4…20 | |
| Напряжение питания, В | 12…30 | |
| Внешняя нагрузка не более, кОм | 1 | |
| Гальваническая развязка | есть (индивидуальная) | |
| Электрическая прочность изоляции, В | 2830 | |
| Индикация и элементы управления | ||
| Тип дисплея | текстовый монохромный ЖКИ с подсветкой, 2х16 символов | |
| Дискретные индикаторы | два светодиодных индикатора (красный и зеленый) | |
| Количество механических кнопок | 6 | |

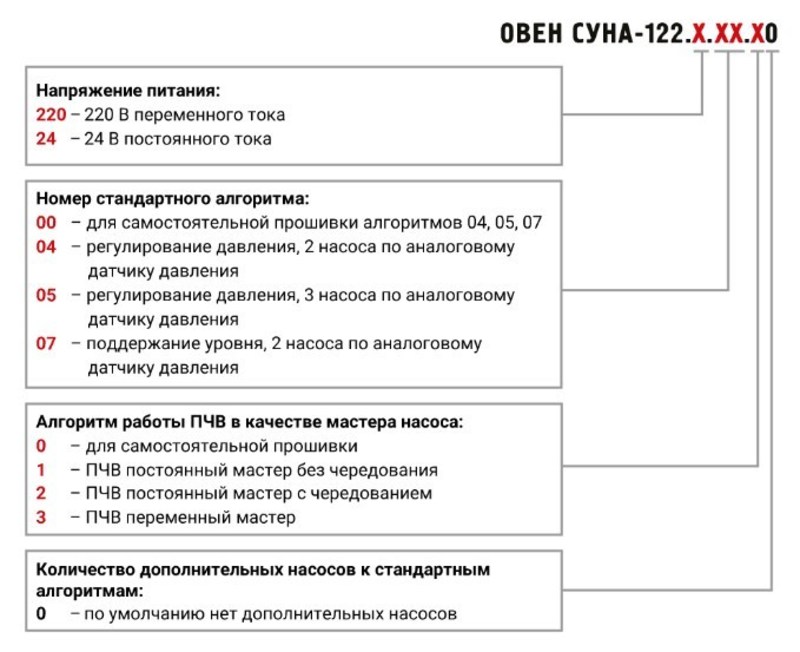

Все модификации
| Артикул | Модель | Питание, В | Алгоритм | Алгоритм работы ПЧВ | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|
| M37388 | СУНА-122.220.00.00 | 220 | 00 | 0 | 2...4 недели | 16464 руб. |
| M37389 | СУНА-122.24.00.00 | 24 | 00 | 0 | 2...4 недели | 16464 руб. |
| M37390 | СУНА-122.220.05.10 | 220 | 05 | 1 | 2...4 недели | 16464 руб. |
| M37391 | СУНА-122.24.05.10 | 24 | 05 | 1 | 2...4 недели | 16464 руб. |
| M37392 | СУНА-122.220.04.20 | 220 | 04 | 2 | 2...4 недели | 16464 руб. |
| M37393 | СУНА-122.24.04.20 | 24 | 04 | 2 | 2...4 недели | 16464 руб. |
| M37394 | СУНА-122.220.05.20 | 220 | 05 | 2 | 2...4 недели | 16464 руб. |
| M37395 | СУНА-122.24.05.20 | 24 | 05 | 2 | 2...4 недели | 16464 руб. |
| M37396 | СУНА-122.220.07.20 | 220 | 07 | 2 | 2...4 недели | 16464 руб. |
| M37397 | СУНА-122.24.07.20 | 24 | 07 | 2 | 2...4 недели | 16464 руб. |
| M37398 | СУНА-122.220.05.30 | 220 | 05 | 3 | 2...4 недели | 16464 руб. |
| M37399 | СУНА-122.24.05.30 | 24 | 05 | 3 | 2...4 недели | 16464 руб. |

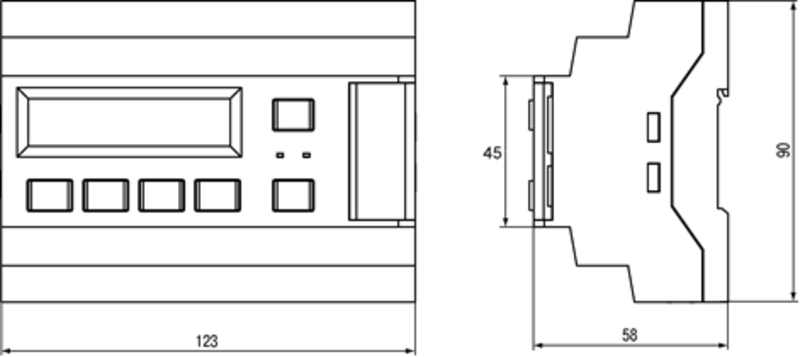

| Габаритные размеры |
 |
| Модификации |
 |
Монтаж:
—
на DIN-рейку, стандарт 7S
Количество входов:
—
8 дискретных, 4 аналоговых
Количество выходов:
—
8 дискретны, 1 аналоговый
Интерфейсы:
—
RS-485
Защита:
—
IP20
