Поплавковый датчик уровня миниатюрный ПДУ-Н231-97

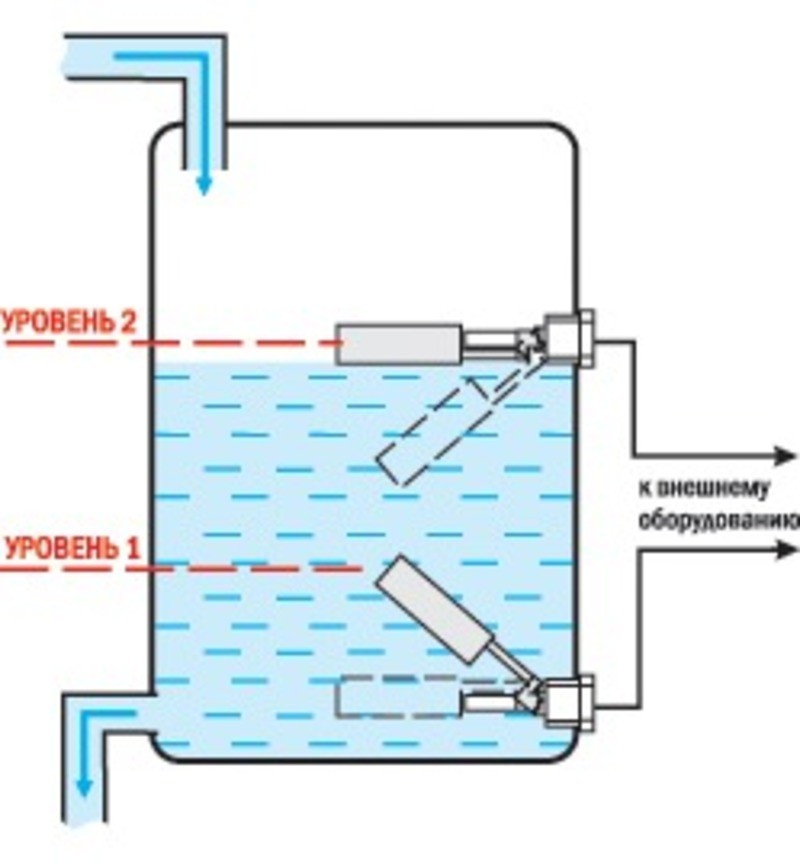

Миниатюрный поплавковый датчик уровня ПДУ-Н231-97 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.
Особенности
- В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
- Горизонтальное монтажное положение
- Малые габариты
- Широкий температурный диапазон
- Устойчивость к агрессивным средам
Технические характеристики
| Параметр | Значение |
| Рабочее положение | Горизонтальное |
| Материал корпуса | Нержавеющая сталь |
| Рабочая температура | −30…+110°С |
| Максимальное рабочее давление | 1 МПа |
| Максимальная коммутируемая мощность | 50 Вт |
| Максимальный коммутируемый ток | ≅0,5 |
| Максимальное коммутируемое напряжение | ≅220 В |
| Длина проводов | 390 мм |
| Присоединение | М10×1 |
| Диаметр поплавка | 17 мм |
| Длина погружной части | 97 мм |
| Габаритные размеры | ∅ 17×113 мм |
| Вес | 69 г |

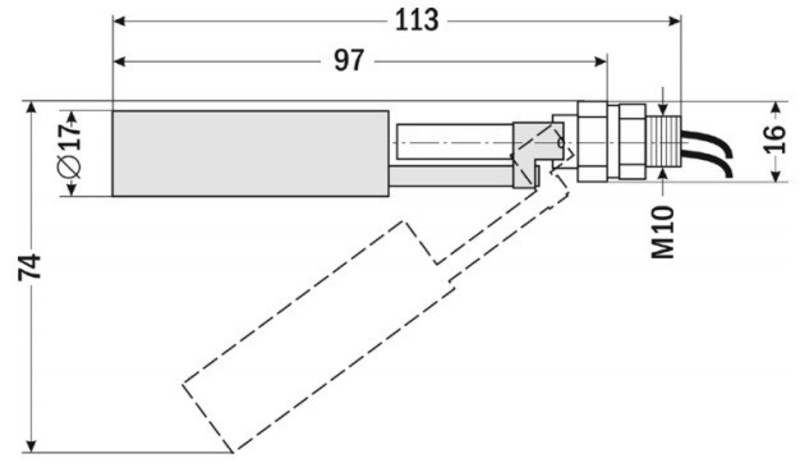

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 16.01.2024 | 0.8 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
Рабочая среда:
—
Максимальный коммутируемый ток:
—
≅0,5 А
Максимальное коммутируемое напряжение:
—
≅220 В
Диапазон регулирования расстояния между верхним и нижним уровнями:
—
Груз:
—
Максимальная коммутируемая мощность:
—
50 Вт
Расстояние между поплавками:
—
Длина проводов:
—
390 мм
Количество уровней:
—
Длина поплавковой части:
—
17 мм
Диаметр поплавка:
—
Реле:
—
Рабочая температура:
—
−30...+110°С
Рабочее давление:
—
1 МПа
Присоединение:
—
М10×1
Рабочее положение:
—
горизонтальное
Материал корпуса:
—
нержавеющая сталь
Длина кабеля:
—
Пылевлагозащита:
—
Максимальное рабочее давление:
—
Длина погружной части:
—
97 мм
