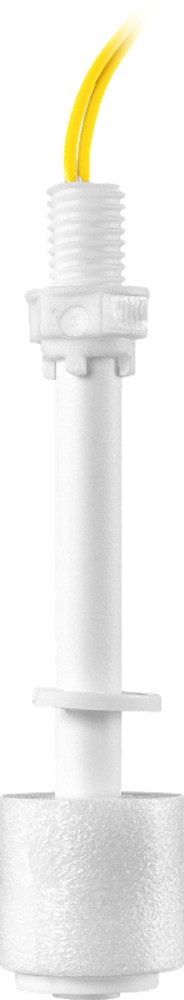

Поплавковый датчик уровня миниатюрный ПДУ-Н501
Миниатюрный поплавковый датчик уровня ПДУ-Н501 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.
Особенности
- Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
Технические характеристики
| Параметр | Значение | ||
| Модель | ПДУ-Н501-43 | ПДУ-Н501-85 | |
| Рабочее положение | Вертикальное | ||
| Количество уровней | 1 | ||
| Материал корпуса | Полипропилен | Пластик | |
| Рабочая температура | −10...+70°С | ||
| Максимальное рабочее давление | 1 МПа | ||
| Максимальная коммутируемая мощность | 50 Вт | ||
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) | ||
| Максимальное коммутируемое напряжение | ≅220 В | ||
| Длина проводов | 350 мм | ||
| Присоединение | M10×0,9 | ||
| Размеры поплавка | ∅ 22×21 мм | ∅ 22,5×21 мм | |
| Длина погружной части | 43 мм | 84 мм | |
| Габаритные размеры | ∅ 22×58 мм | ∅ 22,5×99 мм | |
| Вес | 13 г | 17 г | |
Все модификации
| Артикул | Модель | Модель | Срок поставки | Стоимость |
|---|---|---|---|---|
| M10012 | ПДУ-Н501-43 | ПДУ-Н501-43 | Со склада | 491 руб. |
| M10013 | ПДУ-Н501-85 | ПДУ-Н501-85 | Со склада | 491 руб. |

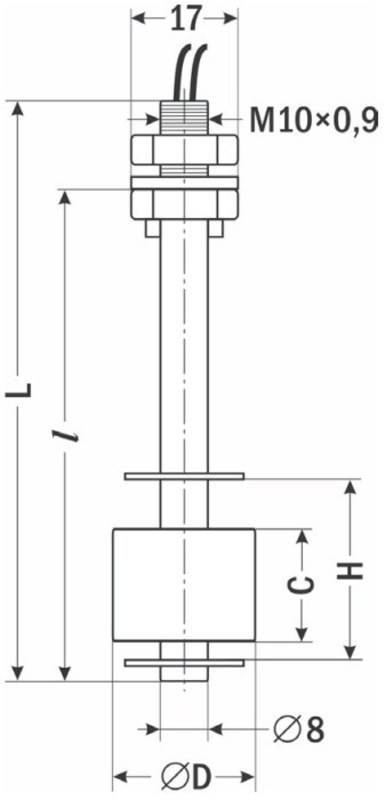

| Габаритные размеры |
 |
| Размер | Н501-43 | Н501-85 |
| L | 58 | 99 |
| l | 43 | 84 |
| C | 21 | 21 |
| ∅ D | 22 | 22,5 |
| H | 30 | 32 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 13.03.2024 | 0.37 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
Максимальное коммутируемое напряжение:
—
≅220 В
Максимальный коммутируемый ток:
—
≅0,5 А (при ≅24 В)
Максимальная коммутируемая мощность:
—
50 Вт
Длина проводов:
—
350 мм
Диаметр поплавка:
—
22 мм или 22,5 мм
Рабочая температура:
—
−10...+70°С
Рабочее давление:
—
1 МПа
Присоединение:
—
M10×0,9
Рабочее положение:
—
вертикальное
Материал корпуса:
—
полипропилен или пластик
Длина погружной части:
—
43 мм или 85 мм
