Поплавковый датчик уровня миниатюрный ПДУ-Н502
Миниатюрный поплавковый датчик уровня ПДУ-Н502 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.
Особенности
-
Контакт геркона может быть замыкающим или размыкающим в зависимости от способа установки датчика
Технические характеристики
| Параметр | Значение | |||
| Модель | Н502-100-30 | Н502-100-55 | Н502-200-135 | Н502-400-315 |
| Рабочее положение | Вертикальное | |||
| Количество уровней | 2 | |||
| Материал корпуса | Полипропилен | |||
| Рабочая температура | −10...+70°С | |||
| Максимальное рабочее давление | 0,5 МПа | |||
| Максимальная коммутируемая мощность | 50 Вт | |||
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) | |||
| Максимальное коммутируемое напряжение | ≅220 В | |||
| Длина проводов | 350 мм погрешность длины ±3% | 400 мм погрешность длины ± 3% | 350 мм погрешность длины ± 3% | |
| Присоединение | M10×1,5 | |||
| Диаметр поплавка | 23 мм | 22 мм | 24 мм | |
| Длина погружной части | 100 мм | 202 мм | 400 мм | |
| Расстояние между поплавками | 32 мм | 55 мм | 148 мм | 315 мм |
| Габаритные размеры | ∅ 23×115 мм | ∅ 22×114,5 мм | ∅ 22×216 мм | ∅ 24×415 мм |
| Вес | 25 г | 25 г | 27 г | 41 г |
Все модификации
| Артикул | Модель | Длина погружной части, мм | Расстояние между поплавками, мм | Срок поставки | Стоимость |
|---|---|---|---|---|---|
| O96637 | ПДУ-Н502-100-30 | 100 | 32 | Снято с производства | 1112 руб. |
| O96638 | ПДУ-Н502-100-55 | 100 | 55 | Со склада | 975 руб. |
| O96639 | ПДУ-Н502-200-135 | 202 | 148 | Со склада | 1353 руб. |
| O96640 | ПДУ-Н502-400-315 | 400 | 315 | Со склада | 1755 руб. |
| Габаритные размеры | |
 |  |

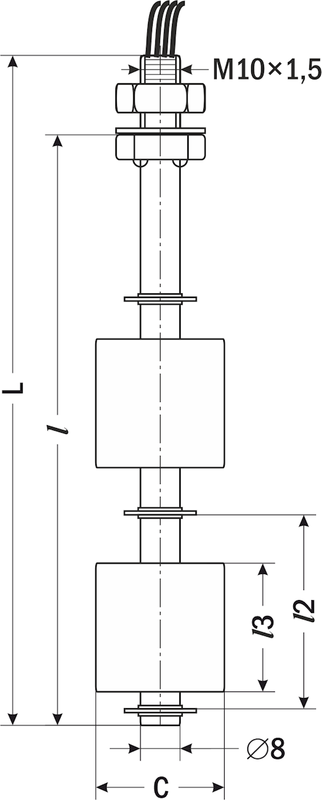

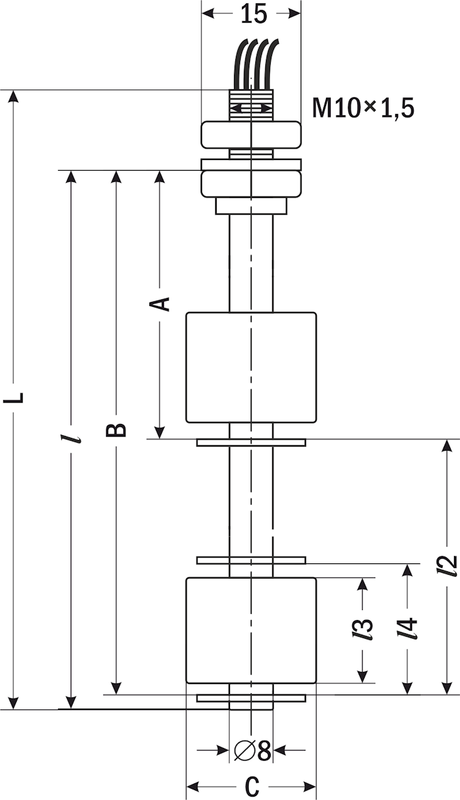

| Н502-100-30 | Н502-100-55 |
 | |

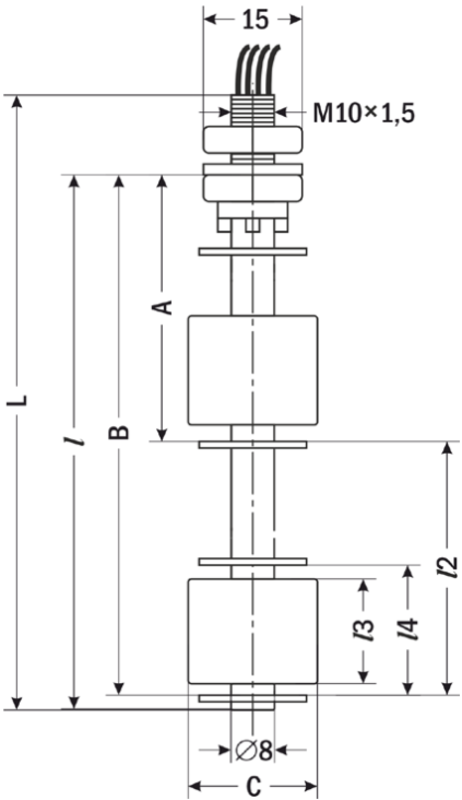

| Н502-200-135, Н502-400-315 | |
| Размер | Н502-100-30 | Н502-100-55 | Н502-200-135 | Н502-400-315 |
| A | - | 41 | 51 | 81 |
| B | - | 96 | 201 | 391 |
| C | 23 | 22 | 22 | 24 |
| L | 115 | 114,5 | 216 | 415 |
| l | 100 | 100 | 202 | 400 |
| l2 | 32 | 55 | 148 | 315 |
| l3 | 21 | 21 | 21 | 21 |
| l4 | - | 31 | 32 | 30 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 24.04.2025 | 0.71 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
Максимальное коммутируемое напряжение:
—
≅220 В
Максимальный коммутируемый ток:
—
≅0,5 А (при ≅24 В)
Расстояние между поплавками:
—
32 мм, 55 мм, 148 мм, 315 мм
Максимальная коммутируемая мощность:
—
50 Вт
Длина проводов:
—
350 мм, 400 мм
Количество уровней:
—
2
Диаметр поплавка:
—
22 мм, 23 мм, 24 мм
Рабочая температура:
—
−10...+70°С
Рабочее давление:
—
0,5 МПа
Присоединение:
—
M10×1,5
Рабочее положение:
—
вертикальное
Материал корпуса:
—
полипропилен
Длина погружной части:
—
100 мм, 202 мм, 400 мм
