Поплавковый датчик уровня миниатюрный ПДУ-Н511-26
Миниатюрный поплавковый выключатель ПДУ-Н511-26 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.
Технические характеристики
| Параметр | Значение |
| Рабочее положение | Вертикальное |
| Крепление | Вертикальное |
| Количество уровней | 1 |
| Материал корпуса | Нейлон |
| Рабочая температура | −10...+70°С |
| Максимальное рабочее давление | 0,5 МПа |
| Максимальная коммутируемая мощность | 50 Вт |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
| Максимальное коммутируемое напряжение | ≅220 В |
| Длина проводов | 315 мм |
| Присоединение | М8 |
| Диаметр поплавка | 18 мм |
| Длина погружной части | 26 мм |
| Погрешность длины погружной части | ±10% |
| Габаритные размеры | ∅ 38×55×25 мм |
| Вес | 14 г |

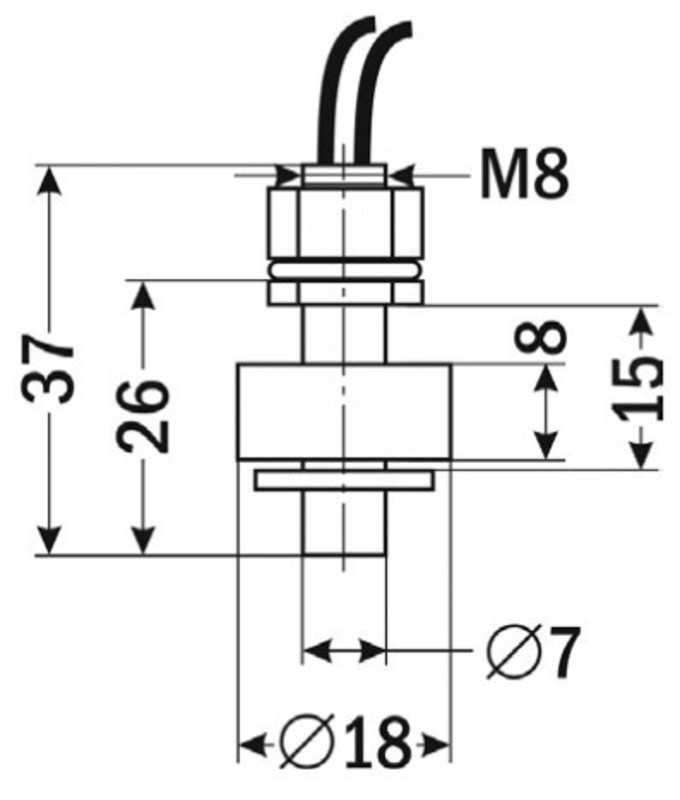

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 02.12.2024 | 0.68 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
Рабочая среда:
—
Максимальный коммутируемый ток:
—
≅0,5 А (при ≅24 В)
Максимальное коммутируемое напряжение:
—
≅220 В
Диапазон регулирования расстояния между верхним и нижним уровнями:
—
Груз:
—
Максимальная коммутируемая мощность:
—
50 Вт
Расстояние между поплавками:
—
Длина проводов:
—
315 мм
Количество уровней:
—
Длина поплавковой части:
—
Диаметр поплавка:
—
18 мм
Реле:
—
Рабочая температура:
—
−10...+70°С
Рабочее давление:
—
0,5 МПа
Присоединение:
—
М8
Рабочее положение:
—
вертикальное
Материал корпуса:
—
нейлон
Длина кабеля:
—
Пылевлагозащита:
—
Максимальное рабочее давление:
—
Длина погружной части:
—
26 мм
