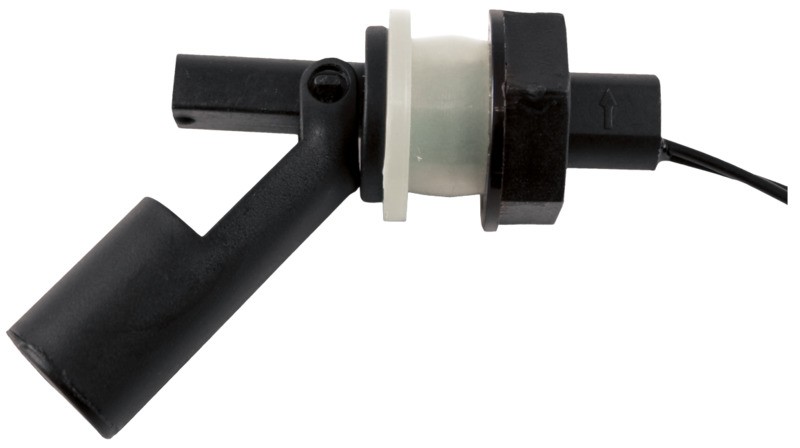

Поплавковый датчик уровня миниатюрный ПДУ-Н601-53
Новинка
Миниатюрный поплавковый выключатель ПДУ-Н601-53 предназначен для регулирования уровня жидкости в резервуаре, защиты насоса от сухого хода, автоматизации процесса наполнения/осушения резервуара.
Особенности
- В зависимости от способа установки датчика выходной контакт замыкается или размыкается при понижении уровня жидкости
- Горизонтальное монтажное положение
- Малые габариты
- Изготовлены из полипропилена
- Резиновый уплотнитель
Технические характеристики
| Параметр | Значение |
| Рабочее положение | Горизонтальное |
| Материал корпуса | Полипропилен |
| Рабочая температура | −10...+70°С |
| Максимальное рабочее давление | 0,5 МПа |
| Максимальная коммутируемая мощность | 50 Вт |
| Максимальный коммутируемый ток | ≅0,5 А (при ≅24 В) |
| Максимальное коммутируемое напряжение | ≅100 В |
| Длина проводов | 350 мм погрешность длины провода ±3% |
| Присоединение | M16×2 |
| Диаметр поплавка | 18 мм |
| Длина погружной части | 53 мм |
| Габаритные размеры | ∅ 27×85 мм |
| Вес | 17 г |

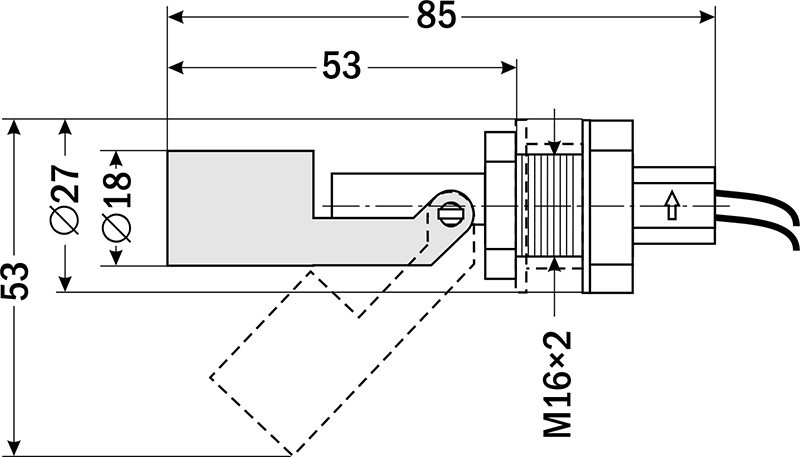

| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 19.06.2024 | 1.2 Мб |  |
| Сертификат соответствия | 11.10.2022 | 0.46 Мб |  |
| Приложение к сертификату соответствия | 21.10.2015 | 0.53 Мб | |
