Поплавковый датчик уровня ОВЕН ПДУ-RS с присоединением типа CLAMP

Поплавковый датчик уровня ОВЕН ПДУ-RS с присоединением типа CLAMP
Поплавковый датчик уровня ОВЕН ПДУ-RS с присоединением типа CLAMP
Поплавковый датчик уровня ОВЕН ПДУ-RS с присоединением типа CLAMP рис.0
Поплавковый датчик уровня ОВЕН ПДУ-RS с присоединением типа CLAMP рис.1
Артикул: A9313
Сравнить

Прибор для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).

От 17 850 руб.

Характеристики

Присоединение:
—
CLAMP
Рабочее положение:
—
вертикальное
Максимальное рабочее давление:
—
2 МПа
Диапазон преобразования уровня:
—
250...4000 мм
Выходной сигнал:
—
RS-485
ЦЕНА ПО ЗАПРОСУ У МЕНЕДЖЕРА

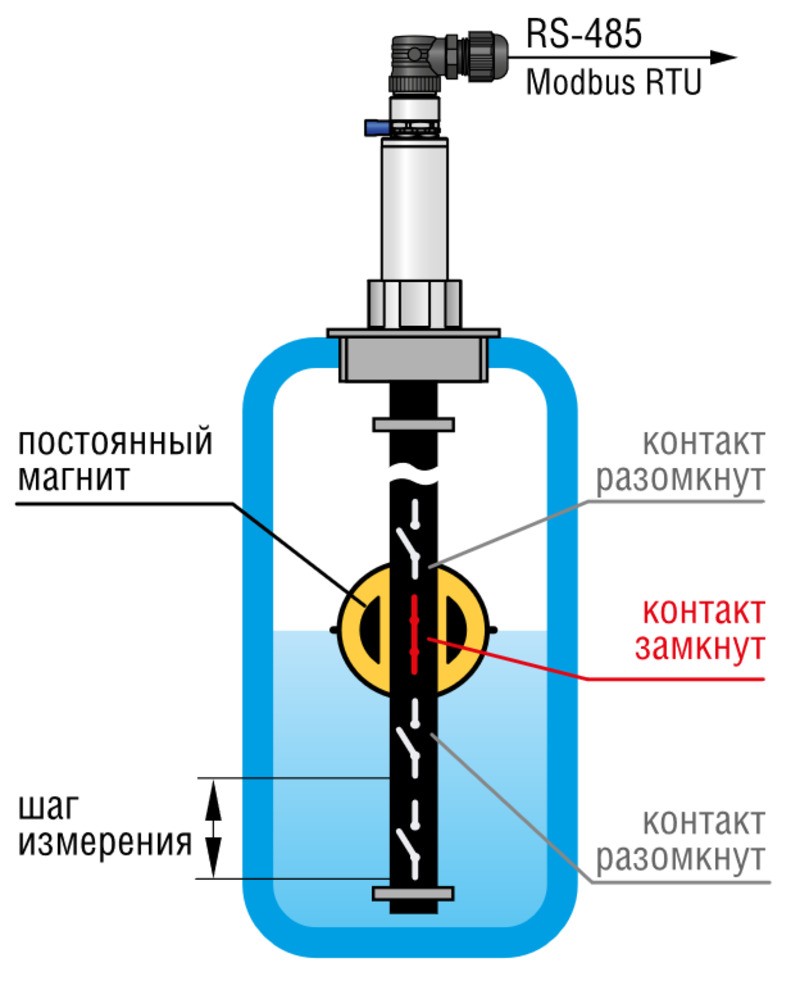

Уровнемеры ОВЕН ПДУ-RS предназначены для непрерывного преобразования уровня жидкости в цифровой сигнал и передачи его по сети RS-485 (протокол Modbus RTU).
Датчики используются в составе систем контроля уровня жидкости в различных резервуарах (а также в чистых естественных водоемах), в том числе под давлением. Арматура датчика изготавливается из нержавеющей стали 12Х18Н10Т и AISI 316L

Особенности

  • Цифровой интерфейс RS-485 (Modbus RTU)
  • Устойчивы к пене и пузырькам, могут работать с вязкими жидкостями

Технические характеристики

Параметр Значение
Напряжение питания =10…42 В
Потребляемая мощность ≤0,35 ВА
Выходной сигнал RS-485
Время установления рабочего режима
- После включения напряжения питания
- После кратковременного (не более 5 с) пропадания напряжения питания
≤10 мин
≤10 с
Диапазон преобразования уровня 0...250 мм
250...4 000 мм
Дискретность преобразования 5 или 10 мм
Скорости обмена 9600 бит/с, 14400 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с
Протокол связи Modbus RTU
Режим работы в сети Slave
Входное сопротивление 96 кОм (1/8 от стандартной нагрузки)
Время установления выходного сигнала после изменения входного сигнала ≤0,5 с
Рабочее положение Вертикальное
Материал рабочей части датчика
- Шток
- Поплавок
Сталь 12Х18Н10Т
Сталь AISI 316L
Температура окружающей среды −40...+85°С
Температура контролируемой среды −60...125°С
Давление контролируемой среды
- Для датчиков с резьбовым и фланцевым присоединением
- Для датчиков с присоединением CLAMP
≤2 МПа
≤1 МПа
Плотность контролируемой среды ≥0,65 г/см³
Защита IP65
Максимальный диаметр отверстия кабельного ввода 8,5 мм

Все модификации

Артикул Длина Дискретность Номинальный диаметр штуцера Срок поставки Стоимость
G69022 250 5 65 2...4 недели

22500 руб.
G69023 500 5 65 2...4 недели

29160 руб.
G69024 750 5 65 2...4 недели

36270 руб.
G69025 1000 5 65 2...4 недели

37320 руб.
G69026 1250 5 65 2...4 недели

44160 руб.
G69027 1500 5 65 2...4 недели

47520 руб.
G69028 1750 5 65 2...4 недели

53520 руб.
G69029 2000 5 65 2...4 недели

59280 руб.
G69030 2250 5 65 2...4 недели

65550 руб.
G69031 2500 5 65 2...4 недели

71250 руб.
G69032 2750 5 65 2...4 недели

73500 руб.
G69033 3000 5 65 2...4 недели

79500 руб.
G69034 3250 5 65 2...4 недели

84480 руб.
G69035 3500 5 65 2...4 недели

90018 руб.
G69036 3750 5 65 2...4 недели

95520 руб.
G69037 4000 5 65 2...4 недели

100680 руб.
G69038 250 10 65 2...4 недели

17850 руб.
G69039 500 10 65 2...4 недели

22350 руб.
G69040 750 10 65 2...4 недели

22470 руб.
G69041 1000 10 65 2...4 недели

53760 руб.
G69042 1250 10 65 2...4 недели

33240 руб.
G69043 1500 10 65 2...4 недели

37650 руб.
G69044 1750 10 65 2...4 недели

38670 руб.
G69045 2000 10 65 2...4 недели

42720 руб.
G69046 2250 10 65 2...4 недели

46470 руб.
G69047 2500 10 65 2...4 недели

50160 руб.
G69048 2750 10 65 2...4 недели

51630 руб.
G69049 3000 10 65 2...4 недели

55560 руб.
G69050 3250 10 65 2...4 недели

58800 руб.
G69051 3500 10 65 2...4 недели

62670 руб.
G69052 3750 10 65 2...4 недели

66300 руб.
G69053 4000 10 65 2...4 недели

69840 руб.
G69054 250 5 80 2...4 недели

22500 руб.
G69055 500 5 80 2...4 недели

29160 руб.
G69056 750 5 80 2...4 недели

36270 руб.
G69057 1000 5 80 2...4 недели

37320 руб.
G69058 1250 5 80 2...4 недели

44160 руб.
G69059 1500 5 80 2...4 недели

47520 руб.
G69060 1750 5 80 2...4 недели

53520 руб.
G69061 2000 5 80 2...4 недели

59280 руб.
G69062 2250 5 80 2...4 недели

65550 руб.
G69063 2500 5 80 2...4 недели

71250 руб.
G69064 2750 5 80 2...4 недели

73500 руб.
G69065 3000 5 80 2...4 недели

79500 руб.
G69066 3250 5 80 2...4 недели

84480 руб.
G69067 3500 5 80 2...4 недели

90018 руб.
G69068 3750 5 80 2...4 недели

95520 руб.
G69069 4000 5 80 2...4 недели

100680 руб.
G69070 250 10 80 2...4 недели

17850 руб.
G69071 500 10 80 2...4 недели

22350 руб.
G69072 750 10 80 2...4 недели

22470 руб.
G69073 1000 10 80 2...4 недели

27600 руб.
G69074 1250 10 80 2...4 недели

33240 руб.
G69075 1500 10 80 2...4 недели

37650 руб.
G69076 1750 10 80 2...4 недели

38670 руб.
G69077 2000 10 80 2...4 недели

42720 руб.
G69078 2250 10 80 2...4 недели

46470 руб.
G69079 2500 10 80 2...4 недели

50160 руб.
G69080 2750 10 80 2...4 недели

51630 руб.
G69081 3000 10 80 2...4 недели

55560 руб.
G69082 3250 10 80 2...4 недели

58800 руб.
G69083 3500 10 80 2...4 недели

62670 руб.
G69084 3750 10 80 2...4 недели

66300 руб.
G69085 4000 10 80 2...4 недели

69840 руб.
G69086 250 5 100 2...4 недели

22500 руб.
G69087 500 5 100 2...4 недели

29160 руб.
G69088 750 5 100 2...4 недели

36270 руб.
G69089 1000 5 100 2...4 недели

37320 руб.
G69090 1250 5 100 2...4 недели

44160 руб.
G69091 1500 5 100 2...4 недели

47520 руб.
G69092 1750 5 100 2...4 недели

53520 руб.
G69093 2000 5 100 2...4 недели

59280 руб.
G69094 2250 5 100 2...4 недели

65550 руб.
G69095 2500 5 100 2...4 недели

71250 руб.
G69096 2750 5 100 2...4 недели

73500 руб.
G69097 3000 5 100 2...4 недели

79500 руб.
G69098 3250 5 100 2...4 недели

84480 руб.
G69099 3500 5 100 2...4 недели

90018 руб.
G69100 3750 5 100 2...4 недели

95520 руб.
G69101 4000 5 100 2...4 недели

100680 руб.
G69102 250 10 100 2...4 недели

17850 руб.
G69103 500 10 100 2...4 недели

22350 руб.
G69104 750 10 100 2...4 недели

22470 руб.
G69105 1000 10 100 2...4 недели

27600 руб.
G69106 1250 10 100 2...4 недели

33240 руб.
G69107 1500 10 100 2...4 недели

37650 руб.
G69108 1750 10 100 2...4 недели

38670 руб.
G69109 2000 10 100 2...4 недели

42720 руб.
G69110 2250 10 100 2...4 недели

46470 руб.
G69111 2500 10 100 2...4 недели

50160 руб.
G69112 2750 10 100 2...4 недели

51630 руб.
G69113 3000 10 100 2...4 недели

55560 руб.
G69114 3250 10 100 2...4 недели

58800 руб.
G69115 3500 10 100 2...4 недели

62670 руб.
G69116 3750 10 100 2...4 недели

66300 руб.
G69117 4000 10 100 2...4 недели

69840 руб.

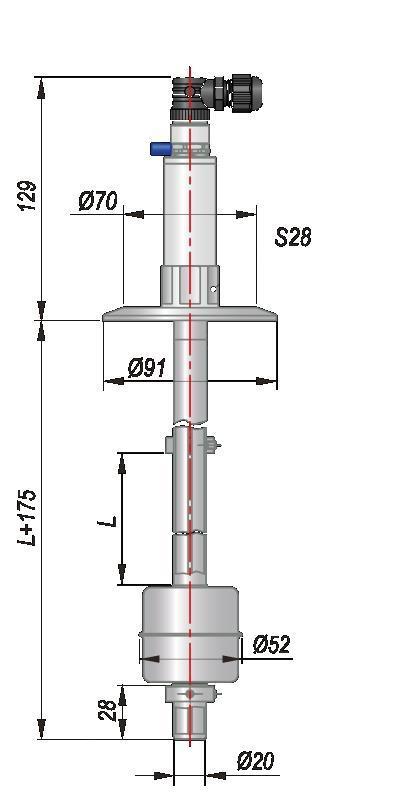

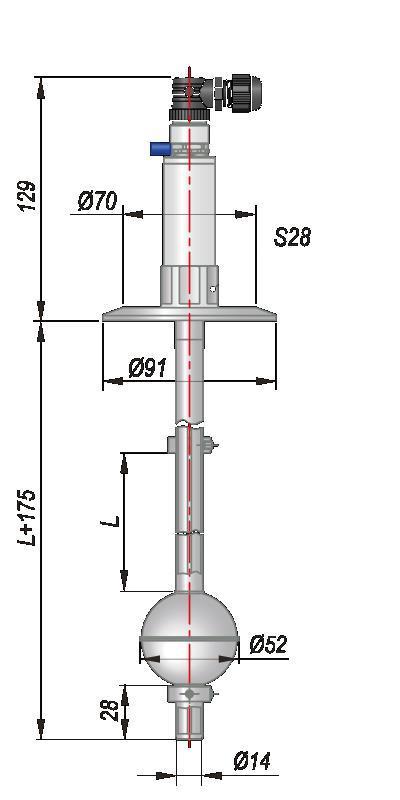

Габаритные размеры
Датчики с присоединением типа CLAMP в соответствии с DIN 32676
ПДУ-RS c L = 250...1250 мм ПДУ-RS c L = 1500...4000 мм
Присоединение:
—
CLAMP
Рабочее положение:
—
вертикальное
Максимальное рабочее давление:
—
2 МПа
Диапазон преобразования уровня:
—
250...4000 мм
Выходной сигнал:
—
RS-485
Температура измеряемой среды:
—
–60...+125°C
Плотность рабочей среды:
—
≥0,65 г/см³
Напряжение питания:
—
=10...42 В
Материал штока:
—
сталь
Материал поплавка:
—
сталь
