Вибрационный датчик уровня жидких сред INNOlevel серии Vibro-U

Артикул: A9347

Прибор для мониторинга уровня сред

От 20 990 руб.

Характеристики

Питание:
~220 В или =24 В
Температура рабочей среды:
−30...+150°С
Присоединение:
резьбовое Rc1"
Материал корпуса прибора:
алюминий
Материал вибрационного зонда:
нержавеющая сталь
ЦЕНА ПО ЗАПРОСУ У МЕНЕДЖЕРА

Вибрационный сигнализатор предельного уровня с INNOLevel серии Vibro-U используется для мониторинга уровня жидких сред. Датчик применяется для жидкостей с вязкостью ~ 1-10000 сСт

Принцип действия и область применения

Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зондов возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.

Некоторые области применения:

  • Пищевая промышленность (вода, растительное масло, солевые и спиртовые растворы)
  • Химическая промышленность (химические реагенты, моющие средства)
  • ЖКХ (вода, конденсат)

Технические характеристики

Параметр Значение
Корпус Алюминий, порошковое покрытие
Защита IP65
Материал вибрационного зонда и резьбовой части Нержавеющая сталь SUS304
Присоединение Резьбовое Rc1"
Общий вес ±1,9 кг*
Соединительные клеммы 0,14...2,5 мм² (AWG 26-14)
Кабельный ввод M20x1,5, винтовое соединение  кабеля
Задержка сигнала
- Зонд свободен -> покрыт
- Зонд покрыт -> свободен
 ±1 сек
±1...2 сек
Измерительная частота 355...365 Гц
Категория установки III
Степень загрязнения 2
Напряжение питания ~220 В 50...60 Гц +10% макс. 18 ВА
=24 В +10% макс. 2 Вт
Выходной сигнал Реле без потенциала DPDT
макс. ~220 В, 5A
макс. =30 В, 3A
Класс защиты I
Температура окружающей среды (корпус) −30...+60°C
Температура процесса −30...+80°C
−30...+150°C**
Свойства жидкой среды
- Вязкость
- Плотность

~ 1-10000 сСт
≥0,7 г/см³
Макс. давление в емкости 20 бар
Относительная влажность 0...100%, подходит для использования на открытом воздухе
Высота применения макс. 2000 м

* – Для короткой версии.
** − Опционально.

Модификации

Модель Материал корпуса Диапазон температур Максимальное давление Напряжение питания Класс защиты Соединение Выходы Удлинение
INNOLevel Vibro IL-VUA Алюминий −30...+80°C 20 бар ~220 В IP65 Резьба Rc1", нерж. сталь 2 релейных выхода 135 мм
INNOLevel Vibro IL-VUA-L300 300 мм
INNOLevel Vibro IL-VUA-L500 500 мм
INNOLevel Vibro IL-VUA-L1000 1000 мм
INNOLevel Vibro IL-VUA-L1500 1500 мм
INNOLevel Vibro IL-VUA-L2000 2000 мм
INNOLevelVibroIL-VUA-T −30...+150°C 135 мм
INNOLevel Vibro IL-VUD −30...+80°C ≅24 В 135 мм
INNOLevel Vibro IL-VUD-L300 300 мм
INNOLevel Vibro IL-VUD-L500 500 мм
INNOLevel Vibro IL-VUD-L1000 1000 мм
INNOLevel Vibro IL-VUD-L1500 1500 мм
INNOLevel Vibro IL-VUD-L2000 2000 мм
INNOLevelVibroIL-VUD-T −30...+150°C 135 мм

Все модификации

Артикул Модель Срок поставки Стоимость
K92809 IL-VUA 1...2 недели

20990 руб.

K92810 IL-VUA-L300 1...2 недели

26680 руб.

K92811 IL-VUA-L500 1...2 недели

34070 руб.

K92812 IL-VUA-L1000 1...2 недели

42680 руб.

K92813 IL-VUA-L1500 1...2 недели

54710 руб.

K92814 IL-VUA-L2000 1...2 недели

68830 руб.

K92815 IL-VUA-T 1...2 недели

22830 руб.

K92816 IL-VUD 1...2 недели

22090 руб.

K92817 IL-VUD-L300 1...2 недели

27710 руб.

K92818 IL-VUD-L500 1...2 недели

35090 руб.

K92819 IL-VUD-L1000 1...2 недели

43700 руб.

K92820 IL-VUD-L1500 1...2 недели

55760 руб.

K92821 IL-VUD-L2000 1...2 недели

69850 руб.

K92822 IL-VUD-T 1...2 недели

23930 руб.

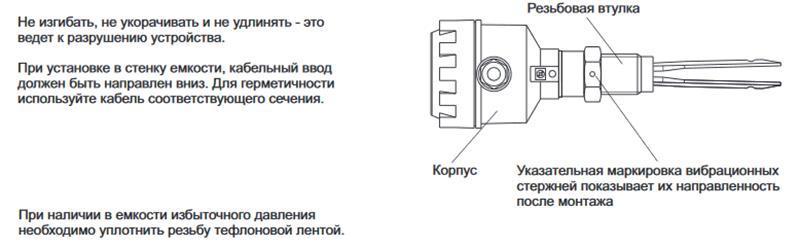

Монтаж

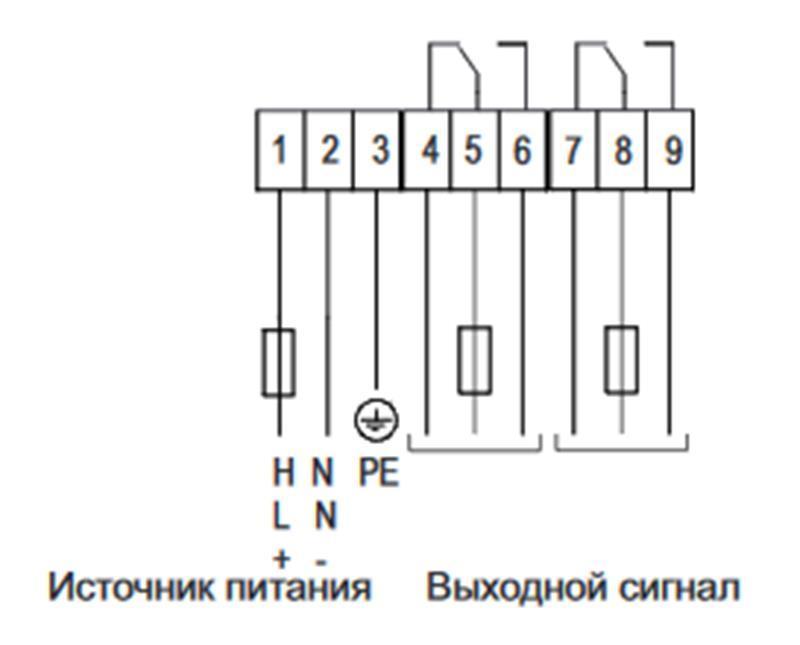

Электрическое соединение

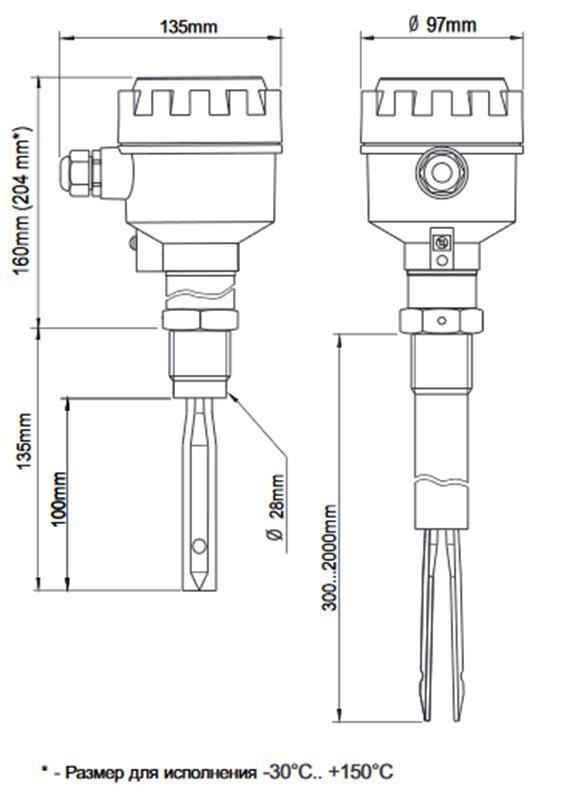

Габаритные размеры
Питание:
~220 В или =24 В
Температура рабочей среды:
−30...+150°С
Присоединение:
резьбовое Rc1"
Материал корпуса прибора:
алюминий
Материал вибрационного зонда:
нержавеющая сталь
Область применения:
пищевая промышленность, химическая промышленность, ЖКХ и др.
Защита:
IP65
Реле:
~5 А, 220 В; =3 А, 30 В
