Провод компенсационный (термопарный) ПТН-А

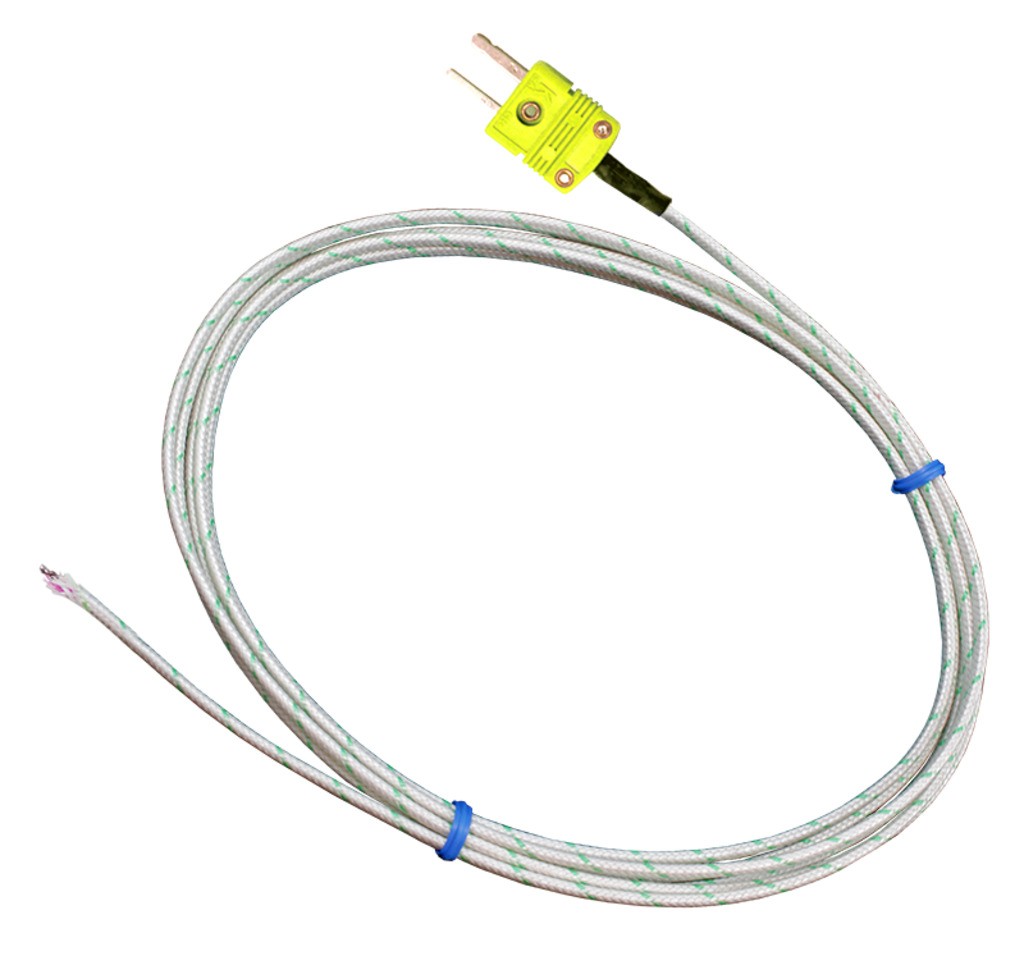

Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар (например, щуп ТТД-21, см. фото). Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ
Принцип действия
Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНГЭк-А

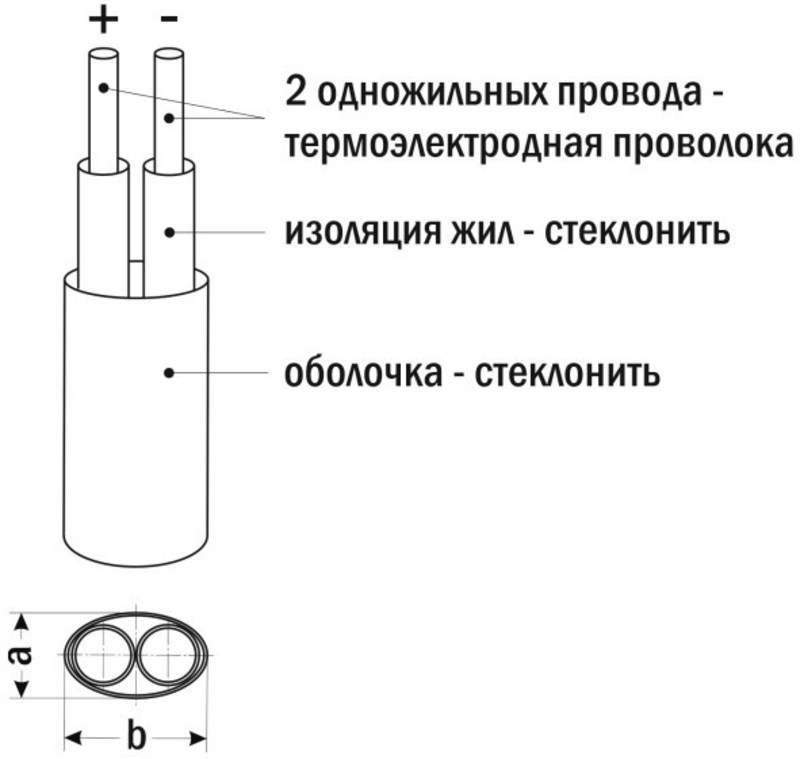

Конструктивное исполнение
Монтаж
При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN (кроме НН (N) — стандарт IEС)
| Полярность | ХА (К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | розовая жила (нихросил) | красная жила (хромель) | красная жила (медь) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) |
Технические характеристики
| Параметры | Значение |
| Тип | ХА (К), ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т) |
| Рабочий диапазон температур | −40...+400°С |
| Класс допуска (по DIN 43722) | 2 |
| Количество жил в проводе | 1 |
| Количество проводов | 2 |
| Изоляция жил | стеклонить |
| Оболочка | стеклонить |
Все модификации
| Артикул | Градуировка | Сечение | Срок поставки | Стоимость |
|---|---|---|---|---|
| O13429 | ХА (К) | 2х0,1 мм² | Со склада | 117 руб. |
| O13431 | ХА (К) | 2х0,2 мм² | Со склада | 129 руб. |
| O13437 | ХА (К) | 2х0,3 мм² | Снято с производства | 183 руб. |
| O13439 | ХА (К) | 2х0,4 мм² | Со склада | 226 руб. |
| O13442 | ХА (К) | 2х0,5 мм² | Со склада | 269 руб. |
| O13443 | ХА (К) | 2х0,8 мм² | Со склада | 343 руб. |
| O13446 | ХА (К) | 2х1,1 мм² | Со склада | 511 руб. |
| O13449 | ХА (К) | 2х1,8 мм² | Со склада | 694 руб. |
| O13430 | ХК (L) | 2х0,1 мм² | Со склада | 90 руб. |
| O13432 | ХК (L) | 2х0,2 мм² | Со склада | 129 руб. |
| O13440 | ХК (L) | 2х0,4 мм² | Со склада | 281 руб. |
| O13444 | ХК (L) | 2х0,8 мм² | Со склада | 343 руб. |
| O13447 | ХК (L) | 2х1,1 мм² | Со склада | 511 руб. |
| O13450 | ХК (L) | 2х1,8 мм² | Со склада | 694 руб. |
| O13433 | ЖК (J) | 2х0,2 мм² | Со склада | 129 руб. |
| O13438 | ЖК (J) | 2х0,3 мм² | Со склада | 183 руб. |
| O13441 | ЖК (J) | 2х0,4 мм² | Со склада | 226 руб. |
| O13445 | ЖК (J) | 2х0,8 мм² | Со склада | 343 руб. |
| O13448 | ЖК (J) | 2х1,1 мм² | Со склада | 511 руб. |
| O13451 | ЖК (J) | 2х1,8 мм² | Со склада | 694 руб. |
| O13434 | НН (N) | 2х0,2 мм² | Со склада | 140 руб. |
| O13435 | ХКн (Е) | 2х0,2 мм² | Со склада | 140 руб. |
| O13436 | МКн (T) | 2х0,2 мм² | Со склада | 140 руб. |
| Тип | Диаметр жилы, мм | Сечение, мм² | a×b, мм |
| ХА (К), ХК (L) | 1×0,3 | 2×0,1 | 1×2 |
| 1×0,5 | 2×0,2 | 2×3 | |
| 1×0,7 | 2×0,4 | 2×3 | |
| 1×1,0 | 2×0,8 | 2×3 | |
| 1×1,2 | 2×1,1 | 2×4 | |
| 1×1,5 | 2×1,8 | 2×4 | |
| ХА (К) | 1×0,8 | 2×0,5 | 2×4 |
| ХА (К), ЖК (J) | 1×0,6 | 2×0,3 | 2×3,5 |
| ЖК (J) | 1×0,5 | 2×0,2 | 2×3 |
| 1×0,7 | 2×0,4 | 2×3 | |
| 1×1,0 | 2×0,8 | 2×3 | |
| 1×1,2 | 2×1,1 | 2×4 | |
| 1×1,5 | 2×1,8 | 2×4 | |
| НН (N), ХКн (E), МКн (Т) | 1×0,5 | 2×0,2 | 2×3 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия | 13.01.2012 | 2.16 Мб |  |
| Руководство по эксплуатации | 08.10.2025 | 0.24 Мб |  |
