Провод компенсационный (термопарный) ПТНЭк-А
Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ
Особенности:
- Каптон обладает высокой диэлектрической прочностью, хорошими физическими свойствами — гибкостью и стойкостью к истиранию, термо- и химической стойкостью. Изоляция из каптона поверх экрана провода позволяет использовать провод и датчики с ним в пищевой, химической промышленности и т.д. при температурах до +400°С
- Экран из нержавеющей стали обеспечивает защиту от воздействия внешних электромагнитных помех. Компенсационный провод с экраном можно удлинять до 30 м
Принцип действия
Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо -ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.

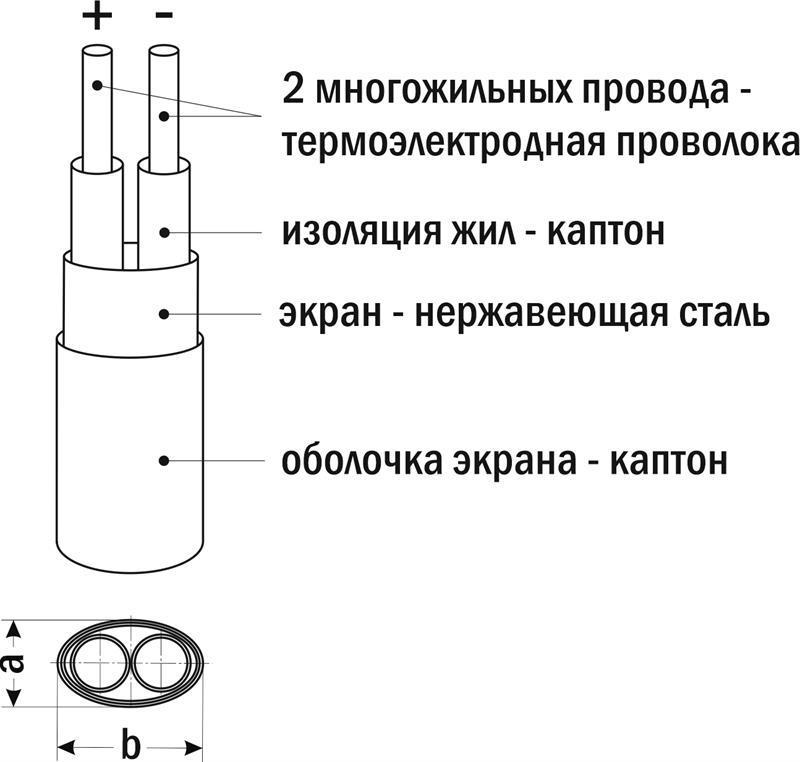

| Конструктивное исполнение |
 |
Монтаж
При подключении проводов необходимо соблюдать полярность: «+» жила с красной маркировкой. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению.
Технические характеристики
| Параметр | Значение |
| Тип | ХА (К) |
| Рабочий диапазон температур | −40...+400°С |
| Класс допуска (по DIN 43722) | 2 |
| Количество жил в проводе | 1 |
| Диаметр жилы | 0,5 мм |
| Количество проводов | 2 |
| Сечение | 0,2 мм² |
| Наружные размеры a×b | 2×2,5 мм |
| Изоляция жил | каптон |
| Экран | нержавеющая сталь |
| Оболочка экрана | каптон |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации | 08.10.2025 | 0.21 Мб |  |
