Провод компенсационный (термопарный) ПТНЭ-А
Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ
Особенности:
- Экран из нержавеющей стали обеспечивает защиту от воздействия внешних электромагнитных помех. Компенсационный провод с экраном можно удлинять до 30 м
- Термопары с проводом ПТНЭ-А: ТП-А-4101, ТП-А-4103, ТП-А-4401, ТП-А-4501
Принцип действия
Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.

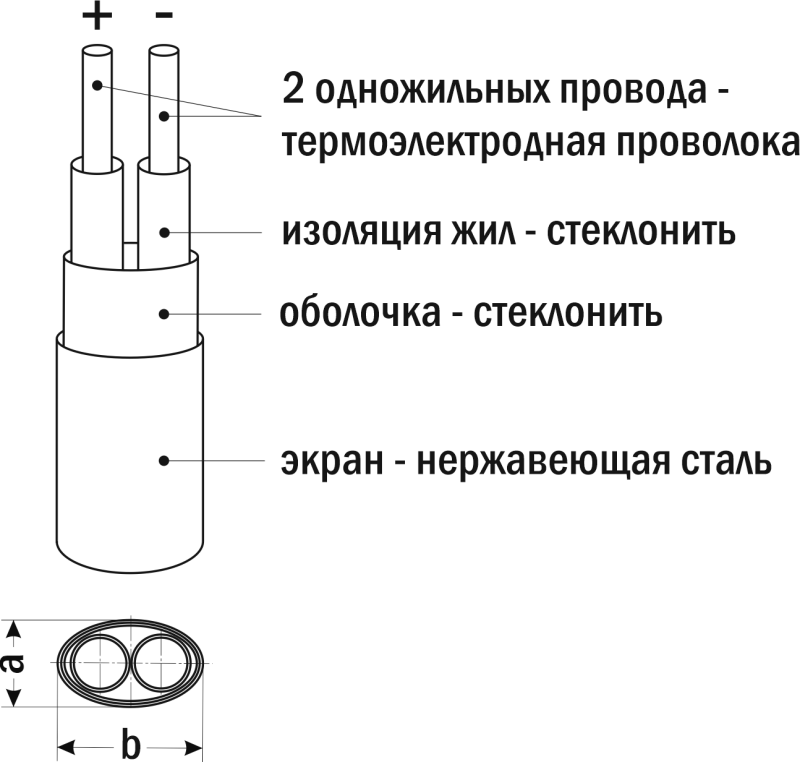

Конструктивное исполнение
Монтаж
При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN
| Полярность | ХА (К) | ХК (L) |
| «+» | красная жила (хромель) | красная жила (хромель) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) |
Технические характеристики
| Параметры | Значение |
| Тип | ХА (К), ХК (L) |
| Рабочий диапазон температур | −40...+400°С |
| Класс допуска (по DIN 43722) | 2 |
| Количество жил в проводе | 1 |
| Количество проводов | 2 |
| Изоляция жил | стеклонить |
| Оболочка | стеклонить |
| Экран | нержавеющая сталь |
Все модификации
| Артикул | Градуировка | Сечение | Срок поставки | Стоимость |
|---|---|---|---|---|
| M94248 | ХА (К) | 2х0,1 мм² | Со склада | 113 руб. |
| M94249 | ХА (К) | 2х0,2 мм² | Со склада | 187 руб. |
| M94251 | ХА (К) | 2х0,4 мм² | Со склада | 281 руб. |
| M94253 | ХА (К) | 2х0,8 мм² | Со склада | 448 руб. |
| M94255 | ХА (К) | 2х1,1 мм² | Со склада | 546 руб. |
| M94256 | ХА (К) | 2х1,8 мм² | Со склада | 702 руб. |
| M94250 | ХК (L) | 2х0,2 мм² | Со склада | 199 руб. |
| M94252 | ХК (L) | 2х0,4 мм² | Со склада | 257 руб. |
| M94254 | ХК (L) | 2х0,8 мм² | Со склада | 566 руб. |
| Тип | Диаметр жилы, мм | Сечение, мм² | a×b, мм |
| ХА (К) | 1×0,3 | 2×0,1 | 2×3 |
| 1×0,5 | 2×0,2 | 2×3 | |
| 1×0,7 | 2×0,4 | 3×4 | |
| 1×1,0 | 2×0,8 | 3×4 | |
| 1×1,2 | 2×1,1 | 3×4 | |
| 1×1,5 | 2×1,8 | 3×5 | |
| ХК (L) | 1×0,5 | 2×0,2 | 2×3 |
| 1×0,7 | 2×0,4 | 3×4 | |
| 1×1,0 | 2×0,8 | 3×4 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия | 13.01.2012 | 2.16 Мб |  |
| Руководство по эксплуатации | 08.10.2025 | 0.26 Мб |  |
