Провод компенсационный (термопарный) ПТНГЭ-А
Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ
Особенности:
-
Экран из нержавеющей стали обеспечивает защиту от воздействия внешних электромагнитных помех. Компенсационный провод с экраном можно удлинять до 30 м
-
Провод с базовыми характеристиками (диаметр жилы 7×0,2 мм, сечение 2×0,2 мм²) наиболее часто используется для термопар, например: ТП-А-4001, ТП-А-4002, ТП-А-4011-1, ТП-А-4011-3, ТП-А-4021, ТП-А-4102, ТП-А-4092, ТП-А4081, ТП-А-4281
Принцип действия
Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.

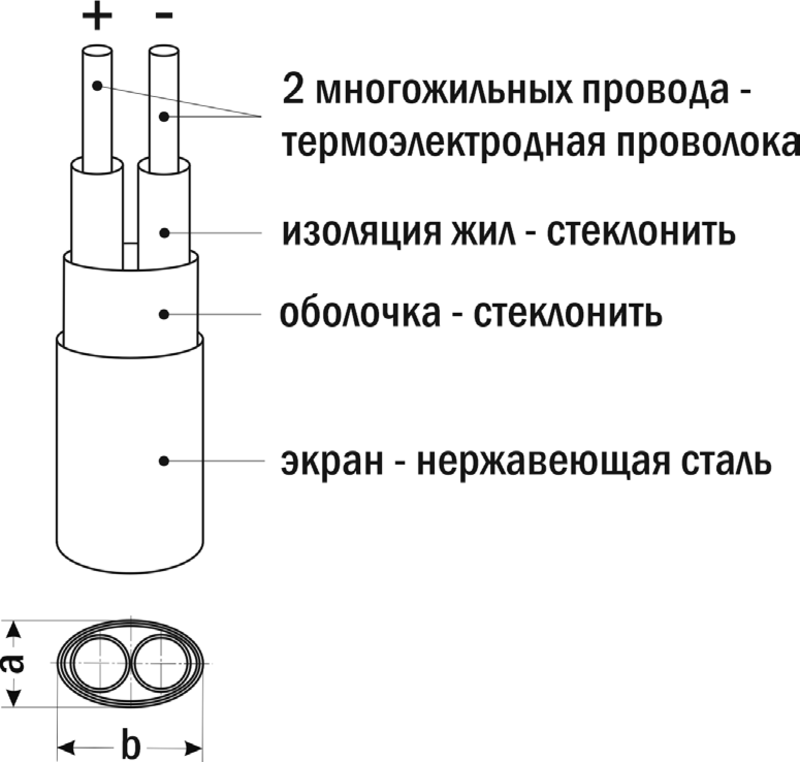

Конструктивное исполнение
Монтаж
При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN (кроме НН (N) — стандарт IEС)
| Полярность | ХА (К) | ХК (L) | ЖК (J) | НН (N) | ХКн (E) | МКн (Т) | ПП (S) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) | розовая жила (нихросил) | красная жила (хромель) | красная жила (медь) | красная жила (платинородий) |
| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) | белая жила (нисил) | черная жила (константан) | коричневая жила (константан) | белая жила (платина) |
Технические характеристики
| Параметры | Значение |
| Тип | ХА (К), ХК (L), ЖК (J), НН (N), ХКн (E), МКн (Т), ПП (S) |
| Рабочий диапазон температур | −40...+400°С |
| Класс допуска (по DIN 43722) | 2 |
| Количество жил в проводе | 7 |
| Количество проводов | 2 |
| Изоляция жил | стеклонить |
| Оболочка | стеклонить |
| Экран | нержавеющая сталь |
Все модификации
| Артикул | Градуировка | Сечение | Срок поставки | Стоимость |
|---|---|---|---|---|
| M94257 | ХА (К) | 2х0,2 мм² | Со склада | 187 руб. |
| M94261 | ХА (К) | 2х0,5 мм² | Со склада | 292 руб. |
| M94268 | ХА (К) | 2х0,9 мм² | Со склада | 488 руб. |
| M94269 | ХА (К) | 2х1,4 мм² | Со склада | 659 руб. |
| M94258 | ХК (L) | 2х0,2 мм² | Со склада | 187 руб. |
| M94262 | ХК (L) | 2х0,5 мм² | Со склада | 269 руб. |
| M94270 | ХК (L) | 2х1,4 мм² | Со склада | 655 руб. |
| M94259 | ЖК (J) | 2х0,2 мм² | Со склада | 187 руб. |
| M94263 | ЖК (J) | 2х0,5 мм² | Со склада | 246 руб. |
| M94264 | НН (N) | 2х0,5 мм² | Со склада | 254 руб. |
| M94265 | ХКн (Е) | 2х0,5 мм² | Со склада | 254 руб. |
| M94266 | МКн (T) | 2х0,5 мм² | Со склада | 254 руб. |
| M94260 | ПП (S) | 2х0,2 мм² | Со склада | 187 руб. |
| M94267 | ПП (S) | 2х0,5 мм² | Со склада | 250 руб. |
| Тип | Диаметр жилы, мм | Сечение, мм² | a×b, мм |
| ХА (К) | 7×0,2 | 2×0,2 | 2×3 |
| 7×0,3 | 2×0,5 | 3×4 | |
| 7×0,4 | 2×0,9 | 3×4 | |
| 7×0,5 | 2×1,4 | 3×5 | |
| ХК (L) | 7×0,2 | 2×0,2 | 2×3 |
| 7×0,3 | 2×0,5 | 3×4 | |
| 7×0,5 | 2×1,4 | 3×5 | |
| ЖК (J) | 7×0,2 | 2×0,2 | 2×3 |
| 7×0,3 | 2×0,5 | 3×4 | |
| НН (N), ХКн (E), МКн (Т) | 7×0,3 | 2×0,5 | 3×4 |
| ПП (S) | 7×0,2 | 2×0,2 | 2×4 |
| 7×0,3 | 2×0,5 | 2×5 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия | 13.01.2012 | 2.16 Мб |  |
| Руководство по эксплуатации | 08.10.2025 | 0.27 Мб |  |
