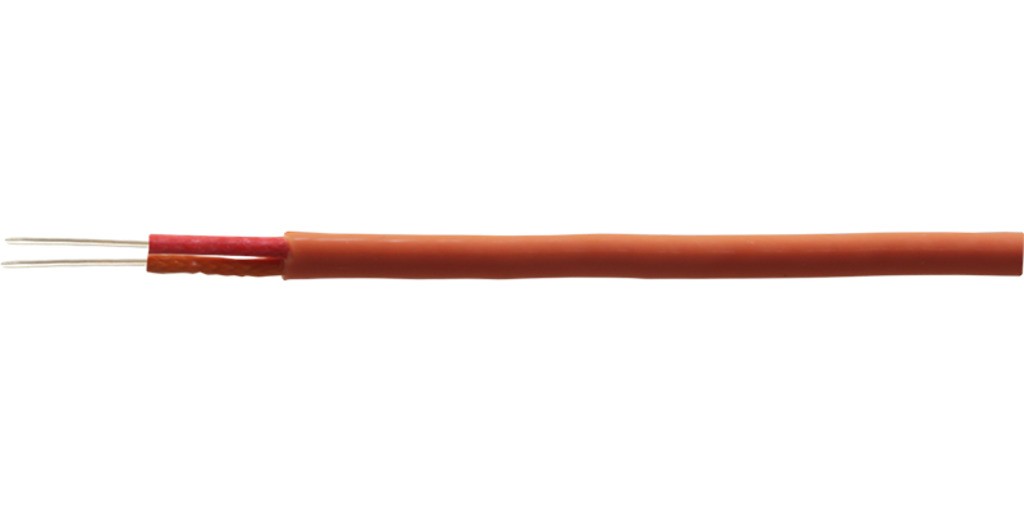

Провод компенсационный (термопарный) ПТНт-А
Компенсационный (термопарный) провод предназначен для соединения термопары с измерительным прибором и для изготовления термопар. Для подключения провода к портативными измерительными приборами используются термопарные разъемы, например, ТВ
Особенности:
- Тефлон обладает высокой диэлектрической прочностью, эластичностью, химической стойкостью, устойчивостью к свету и погодным условиям. Изоляция из тефлона позволяет использовать провод и датчики с ним в пищевой, химической промышленности и т.д. при температурах до +200°С.
Принцип действия
Для подключения термопары к прибору нельзя использовать обычные медные провода, т.к. в паре с проводами термопары создается дополнительная термо-ЭДС, которая вносит дополнительную погрешность в измерения. Во избежание этого применяют компенсационные (термопарные) провода, которые в паре с соответствующим термоэлектродом термопары создают практически нулевую термо-ЭДС и уменьшают погрешность измерений.
Длина компенсационного провода может быть до 30 м, но при удлинении более 20 м рекомендуется использовать провода с экраном, например ПТНЭ-А, ПТНГЭ-А, ПТНЭк-А, ПТНГЭк-А

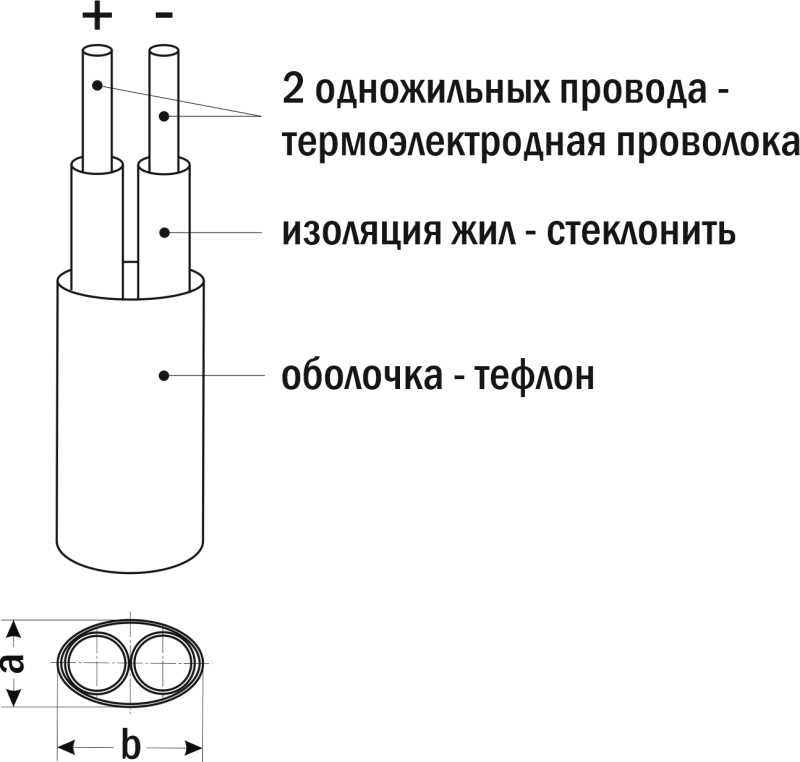

Конструктивное исполнение
Монтаж
При подключении проводов необходимо соблюдать полярность. Нарушение полярности вместо устранения погрешности приведёт к ее удвоению. Цветовая маркировка проводов соответствует стандарту DIN
| Полярность | ХА (К) | ХК (L) | ЖК (J) |
| «+» | красная жила (хромель) | красная жила (хромель) | красная жила (железо) |

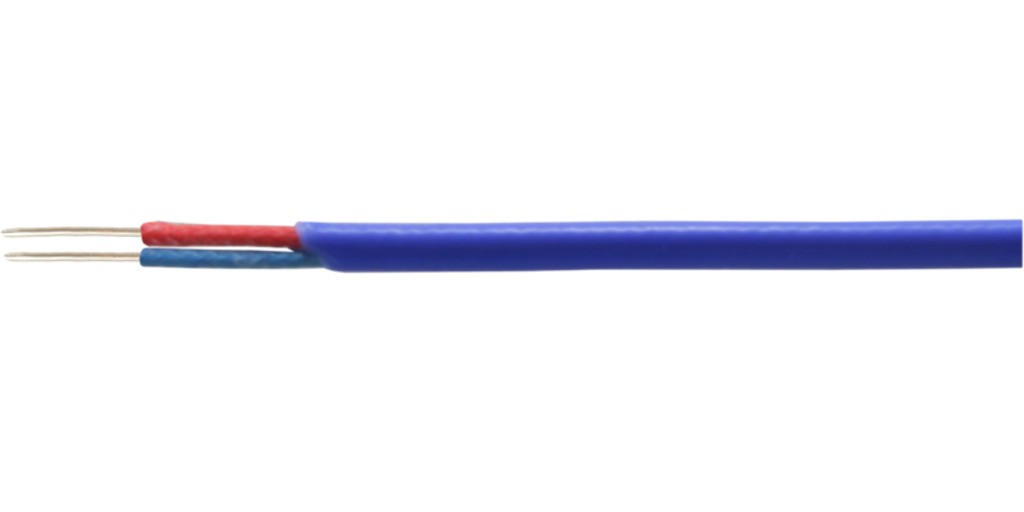

| «−» | зеленая жила (алюмель) | оранжевая жила (копель) | синяя жила (константан) |
Технические характеристики
| Параметры | Значение |
| Тип | ХА (К), ХК (L), ЖК (J) |
| Рабочий диапазон температур | 0...+200°С |
| Класс допуска (по DIN 43722) | 2 |
| Количество жил в проводе | 1 |
| Диаметр жилы | 0,5 мм |
| Количество проводов | 2 |
| Сечение | 0,2 мм² |
| Наружные размеры a×b | 2×3 мм |
| Изоляция жил | стеклонить |
| Оболочка | тефлон |
Все модификации
| Артикул | Градуировка | Срок поставки | Стоимость |
|---|---|---|---|
| K64529 | ХА (К) | Со склада | 176 руб. |
| K64530 | ХК (L) | Со склада | 176 руб. |
| K64531 | ЖК (J) | Со склада | 176 руб. |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Сертификат соответствия | 13.01.2012 | 2.16 Мб |  |
| Руководство по эксплуатации | 08.10.2025 | 0.23 Мб |  |
