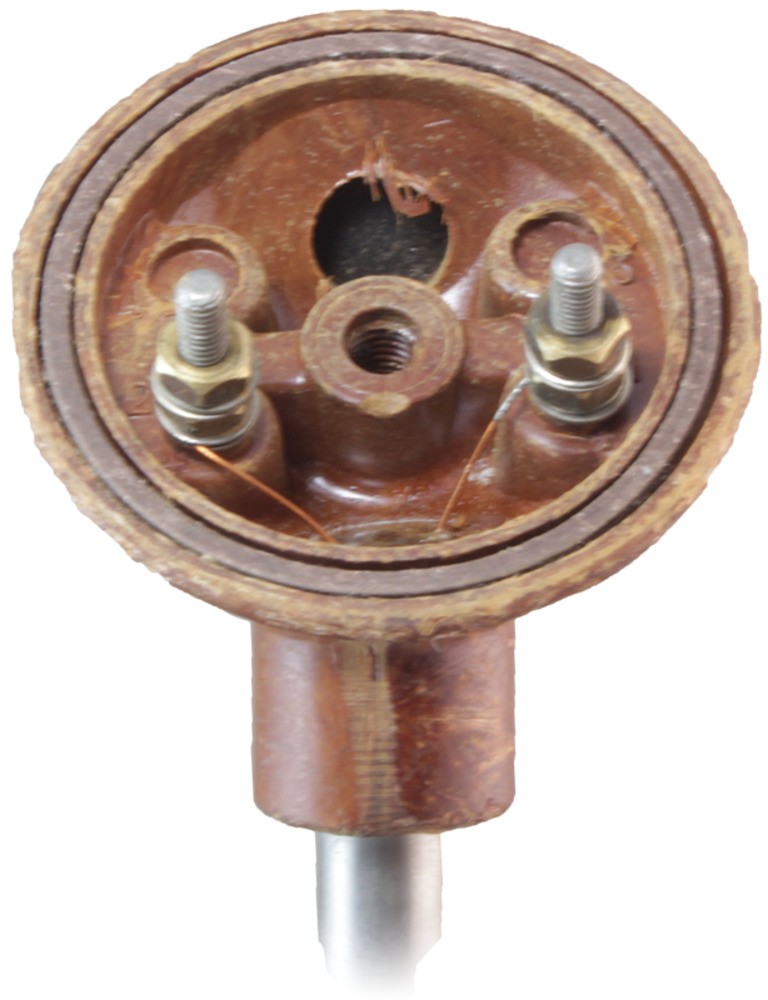

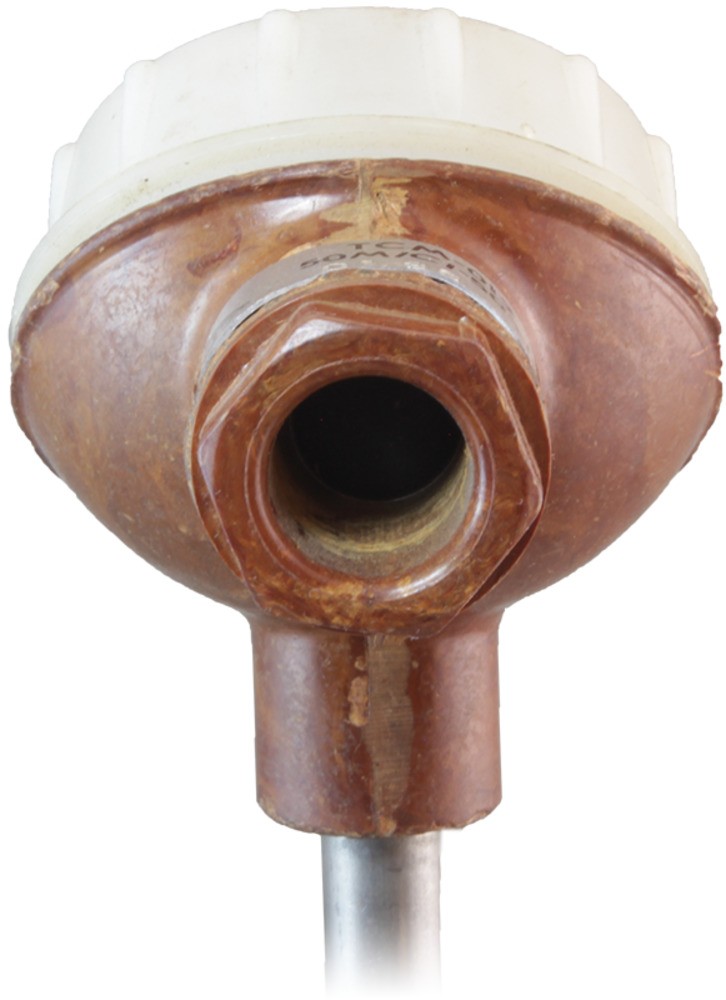

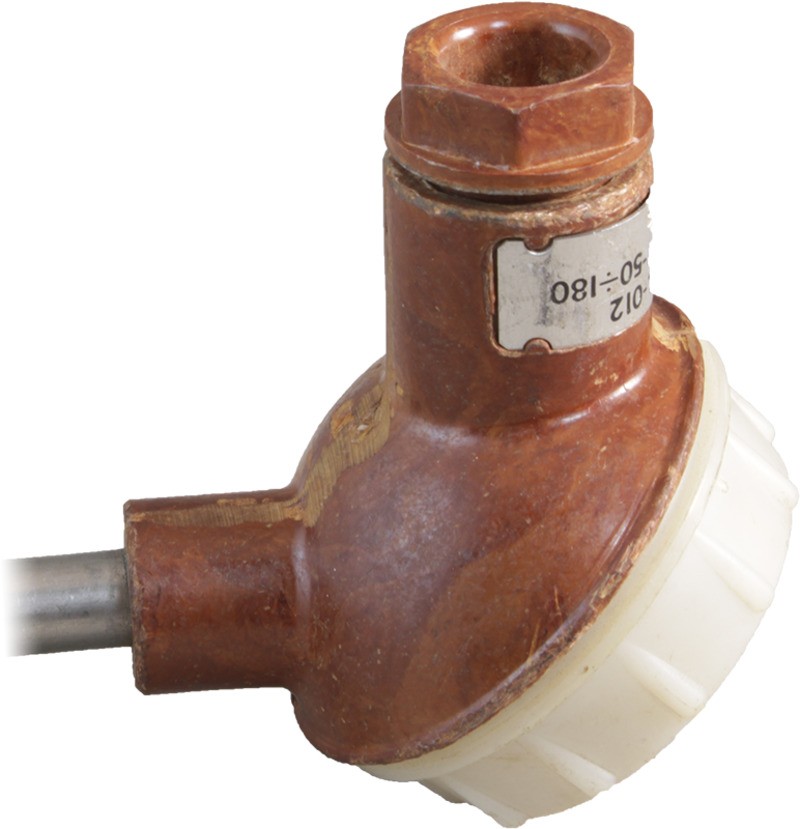

Термосопротивление с коммутационной головкой дТС025 (аналог)
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Доступные к заказу через сайт модификации термодатчиков имеют следующие шильды: Autronica, ТСМ 012, ТМ-9201, ТСМ-5071, ТСП-0879, ТСМ-1088, ТСМ-188. Уточнить маркировку и другие параметры конкретной модификации вы можете у наших менеджеров по телефону +7 (812) 327-32-74 или электронной почте 327@kipspb.ru
Конструкция и принцип действия
Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С-1)
Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Особенности:
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Класс допуска и диапазон измерений
| Класс допуска | Допустимые отклонения | Диапазон измеряемых температур (в зависимости от конструктивного исполнения) | ||
| 50П/100П | Pt100/ Pt500/ Pt1000 | 50М/100М | ||
| α=0,00391°С-1 | α=0,00385°С-1 | α=0,00428°С-1 | ||
| A | ±(0,15 °С + 0,002Т) | –100...+250 (450) °С | –60...+250 (300) °С | –50...+100 °С |
| B | ±(0,30 °С + 0,005Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
| C | ±(0,50 °С + 0,0065Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
Технические характеристики
| Параметр | Значение | |||
| Номинальная статическая характеристика (НСХ) | 50М 100М Гр23 | 50П 100П | Pt100 Pt500, Pt1000 | |
| Диапазон измеряемых температур: | ||||
| - класс допуска А | –50…+100 °C | –100…+450 °C | –60…+300 °C | |
| - класс допуска В и С | –50…+180 °C | –196…+500 °C | –60…+500 °C | |
| Количество чувствительных элементов | 1 или 2 | |||
| Схема внутренних соединений проводников | 2-х проводная 2х2-х проводная 3-х проводная | |||
| Кабельный ввод | М16×1,5 | |||
| Диаметр подключаемого кабеля | <8 мм | |||
Все модификации
| Артикул | Количество чувствительных элементов | Длина монтажной части, мм | Градуировка | Диапазон измеряемой температуры,°С | Класс допуска | Схема | Срок поставки | Стоимость |
|---|---|---|---|---|---|---|---|---|
| E79575 | 1 | 320 | 50М | -50...+180 | B | 2-х проводная | Снято с производства | 300 руб. |
| E79576 | 1 | 250 | 50М | -50...+180 | C | 2-х проводная | Снято с производства | 295 руб. |
| E79577 | 1 | 320 | 50М | -50...+180 | C | 2-х проводная | Со склада | 300 руб. |
| E79578 | 1 | 800 | 50М | -50...+180 | C | 2-х проводная | Со склада | 350 руб. |
| E79579 | 1 | 1000 | 50М | -50...+180 | C | 2-х проводная | Со склада | 400 руб. |
| E79580 | 1 | 500 | 100М | -50...+180 | C | 2-х проводная | Снято с производства | 305 руб. |
| E79581 | 1 | 320 | Гр23 | -50...+180 | C | 2-х проводная | Со склада | 200 руб. |
| E79582 | 1 | 200 | Pt100 | -60...+500 | C | 2-х проводная | Снято с производства | 500 руб. |
| E79583 | 2 | 320 | 100П | -196...+500 | B | 2х2-х проводная | Снято с производства | 600 руб. |
| E79584 | 1 | 520 | 50М | -50...+180 | B | 3-х проводная | Снято с производства | 350 руб. |
