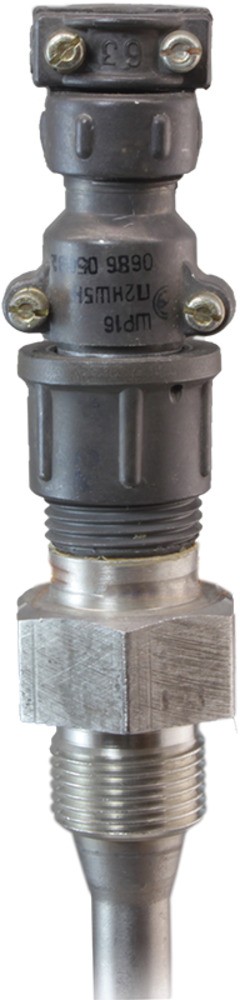

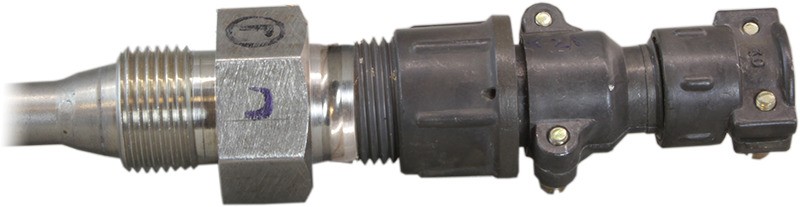

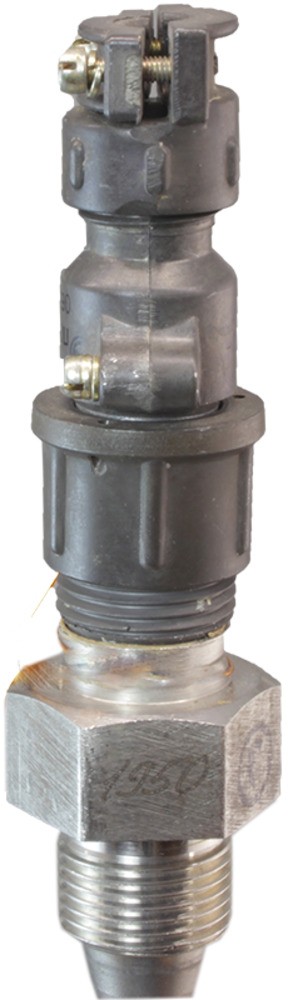

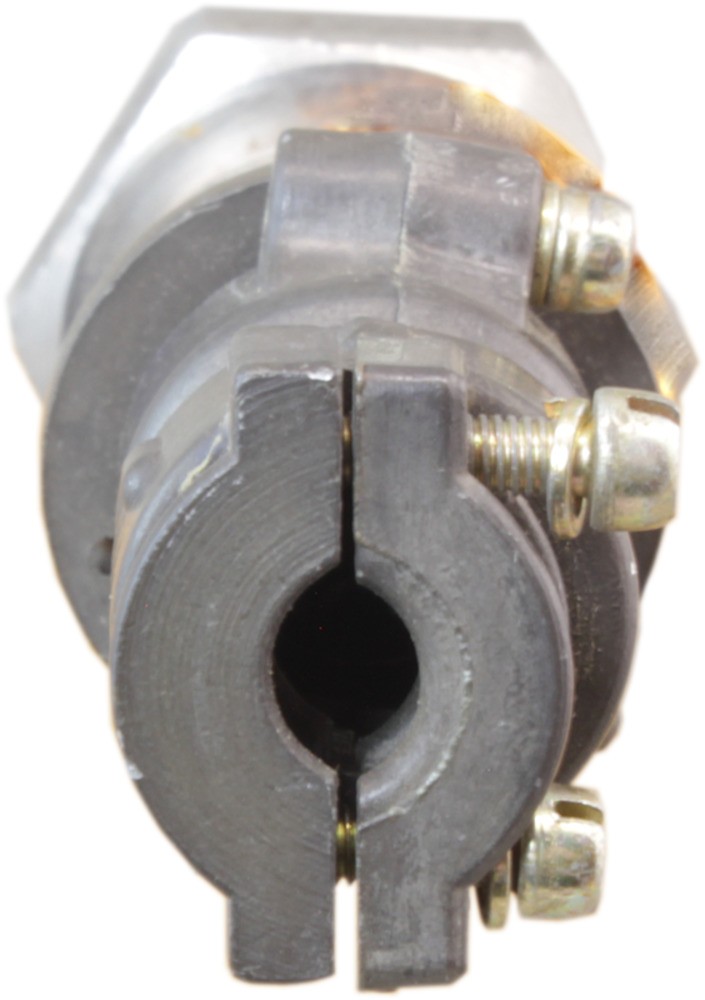

Термосопротивление с коммутационной головкой ТСП-713
Предназначены для температурных измерений твердых, жидких и газообразных сред, неагрессивных к защитной арматуре и материалу чувствительного элемента (ЧЭ) датчика. Подключение к измерительной линии производится медным кабелем (кабель в комплекте не идет, заказывается отдельно).
Конструкция и принцип действия
Принцип действия термопреобразователей сопротивления основан на свойстве проводника менять электрическое сопротивление пропорционально изменению температуры окружающей среды (ГОСТ Р 6651-2009). Конструктивно такие термопреобразователи выполняются в виде катушки из тонкой медной или платиновой проволоки на каркасе из изоляционного материала или используются тонкопленочные чувствительные элементы, заключенные в защитную гильзу
Номинальные статические характеристики (НСХ) по ГОСТ 6651-2009:
- ТСМ 50М и 100М (W100 = 1,428, α = 0,00428°С-1)
- ТСП 50П и 100П (W100 = 1,391, α = 0,00391°С-1)
- ТСП Pt100, Pt500, Pt1000 (W100 = 1,385, α = 0,00385°С-1)
Для монтажа датчиков на объекты измерения температуры рекомендуется применять гильзы ГЗ-В, ГЗ.16 и ГЗ.25, бобышки БП-А, БК-А, Б.П.1, Б.П.2 и Б.У.1 а также съемные подвижные штуцеры ШП.
Особенности:
- Высокая точность измерений
- Высокая стабильность
- Близость характеристики к линейной зависимости
Класс допуска и диапазон измерений
Класс допуска | Допустимые отклонения | Диапазон измеряемых температур (в зависимости от конструктивного исполнения) | ||
50П/100П | Pt100/ Pt500/ Pt1000 | 50М/100М | ||
α=0,00391°С-1 | α=0,00385°С-1 | α=0,00428°С-1 | ||
A | ±(0,15 °С + 0,002Т) | –100...+250 (450) °С | –60...+250 (300) °С | –50...+100 °С |
B | ±(0,30 °С + 0,005Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
C | ±(0,50 °С + 0,0065Т) | –196...+250 (500) °С | –60...+250 (500) °С | –50...+150 (180) °С |
Технические характеристики
Параметр | Значение | |||
Номинальная статическая характеристика (НСХ) | Гр21 | 50П 100П | ||
Диапазон измеряемых температур: | ||||
- класс допуска В | –200…+490 °C | –196…+500 °C | ||
Количество чувствительных элементов | 1 | |||
Длина монтажной части | 200 мм | |||
Диаметр монтажной части | 10 мм | |||
Присоединение | М20×1,5 | |||
Схема внутренних соединений проводников | 2-х проводная | |||
Кабельный ввод | М16×1,5 | |||
Диаметр подключаемого кабеля | <8 мм |
