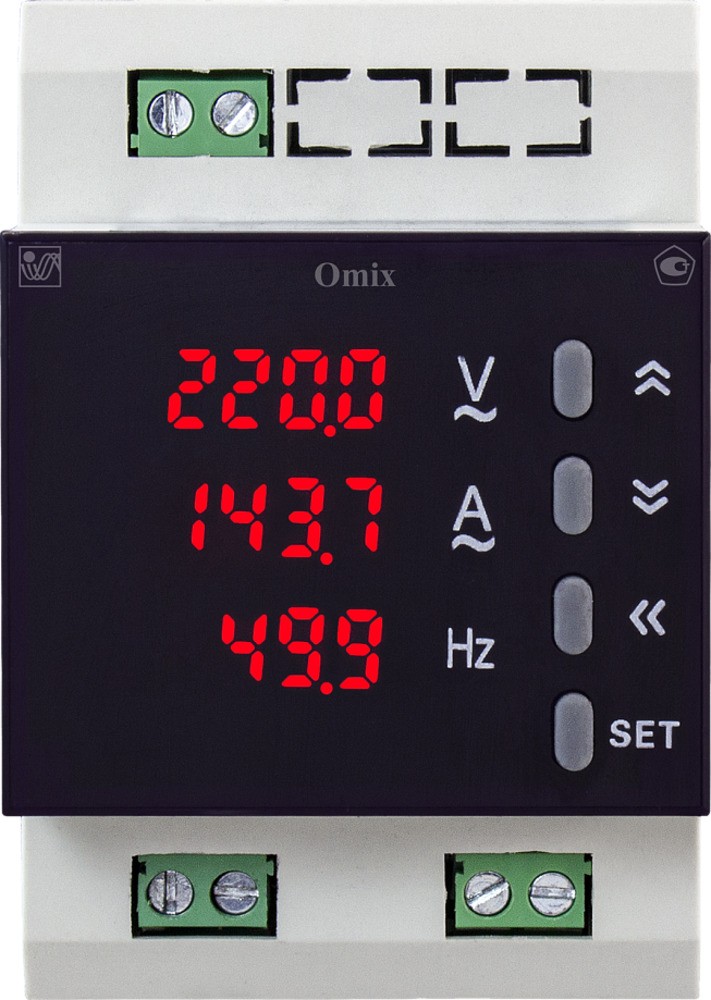

Мультиметр однофазный на DIN-рейку с интерфейсом RS-485 Omix D3-M3-1-RS485-N2
Новинка
Мультиметр однофазный на DIN-рейку Omix D3-M3-1-RS485-N2 предназначен для измерения и индикации напряжения, силы тока и частоты в однофазных сетях переменного тока, а также для передачи измеренных значений по протоколу Modbus RTU
Особенности
- Возможность подключения через трансформаторы напряжения и тока
- Может выдерживать длительные (до нескольких лет) перегрузки до 600 В и 6 А
- Передача измеренных значений по протоколу Modbus RTU осуществляется с помощью целого числа c фиксированной запятой (тип int). Расчет измеренного значения осуществляется пользователем самостоятельно с учетом заданного количества знаков после запятой. При использовании трансформаторов напряжения и тока по протоколу Modbus передаются измеренные значения без учета коэффициента трансформации.
Технические характеристики
| Параметр | Значение |
| Диапазон измерения напряжения | ~0...500 В (напрямую) ~0...9999 В (через трансформатор напряжения) |
| Диапазон измерения силы тока | ~0...5 А (напрямую) ~0...9999 А (через трансформатор тока) |
| Диапазон измерения частоты тока | 40...70 Гц |
| Дискретность измерения | Автоматическая: 0,001; 0,01; 0,1; 1 |
| Погрешность измерения | ±(0,5% + 1 е.м.р.) |
| Скорость измерения | 3 изм./с |
| Потребляемая мощность | < 5 ВА |
| Питание | ≅85...264 В, 50...60 Гц |
| Интерфейс | RS-485 Modbus RTU |
| Скорость передачи данных | 1200...9600 бит/с |
| Условия эксплуатации | −10...+50°С ≤ 85%RH |
| Условия хранения | −40...+70°С ≤ 85%RH |
| Монтаж | На DIN-рейку |
| Высота символов | 6 мм |
| Габаритные размеры | 82×54×65 мм |
| Вес | 147 г |
| Габаритные размеры |
 |
Документация и схемы
| Документ | Дата изменения | Размер | Файл |
| Руководство по эксплуатации (Прошивка v. 4.0) | 30.10.2022 | 0.64 Мб |  |
Индикатор:
—
3 независимых четырехразрядных светодиодных индикатора
Высота символов:
—
Диапазон индикации напряжения:
—
Диапазон индикации силы тока:
—
Диапазон индикации частоты:
—
Диапазон индикации активной мощности:
—
Диапазон индикации коэффициента мощности:
—
Диапазон индикации активной энергии:
—
Погрешность:
—
±(0,5% + 1 е.м.р.)
Диаметр монтажного отверстия:
—
Степень пылевлагозащиты:
—
Присоединение питания:
—
Трансформатор тока:
—
Цвет:
—
Широкий диапазон питания:
—
≅85...264 В
В комплекте:
—
Монтаж:
—
на DIN-рейку, стандарт 3S
Количество фаз:
—
1
Диапазон измерения напряжения:
—
~0…500 В (напрямую), ~0...9999 В (через трансформатор напряжения)
Диапазон измерения силы тока:
—
~0...5 А (напрямую), ~0...9999 А (через трансформатор тока)
Диапазон измерения частоты:
—
40...70 Гц
Диапазон измерения активной мощности:
—
Диапазон измерения коэффициента мощности:
—
Диапазон измерения активной энергии:
—
Госреестр:
—
64439-22
Защита:
—
Реле:
—
Общий релейный выход:
—
Интерфейс:
—
RS-485
